首页 > 供应产品 > 工业铝设备 数控钻铣床 铝型材3+1轴数控钻铣床(带翻转+非标定制)

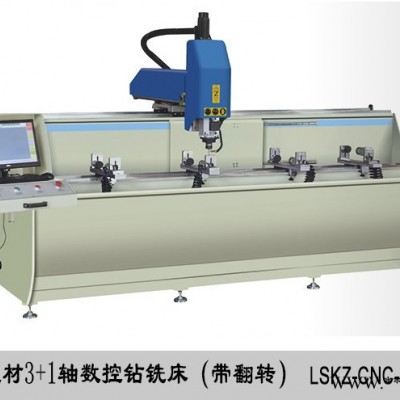

工业铝设备 数控钻铣床 铝型材3+1轴数控钻铣床(带翻转+非标定制)
产品: 浏览次数:1185工业铝设备 数控钻铣床 铝型材3+1轴数控钻铣床(带翻转+非标定制)
刀具数量: 16个
售后服务: 一年保修
安装形式: 落地式
单价: 95000.00元/台
最小起订量: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 10 天内发货
有效期至: 长期有效
最后更新: 2021-08-19 23:11

详细信息
刀具数量 16个
售后服务 一年保修
新旧程度 全新
原理 冷成型
安装形式 落地式
是否库存
品牌 唐林
型号 LXF-CNC-3200
加工定制

设备特点
-适用于工业铝合金型材、门窗、幕墙铝合金型材的圆孔、槽孔、锁孔、异型孔等以及铝型材的铣削、倒角、平面雕刻等工序的加工。
-主轴采用风冷电主轴,功率3KW,转速 0~18000转/min,精度高、安全性好可靠性高。
-采用台湾新代CNC数控系统。配备专业 CAD-CAM编程软件。自动转换加工G代码,操作简单,效率高、劳动强度低。
-运动副全部采用进口导轨、滑块,X轴采 用高精度斜齿轮、斜齿条传动,Y轴 Z轴采用高精度滚珠丝杠传动。传动平稳,有效提高整机精度

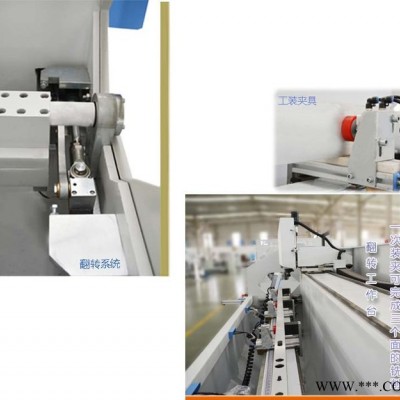

-工作台翻转180°。-90°~0°°~+90°,型材次装夹可以实现三面加工,加工深通孔(异型孔)时,通过工作台翻转实现深孔加工,提高效率,质量好。
-采用手动泵供油系统,刀具采用系统控制喷雾冷却装置。 主要电器件:断路器、交流接触器均采用法国施耐德产品。
-机床主要部件采用钢结构全部经过时效处理。

 [主要参数]

主轴功率/转速 3kw  / 0~18000rpm
工作压力 0.5~0.8MPa
X轴行程 3000mm
Y轴行程 5000mm
Z轴行程 330mm
刀柄类型 ER25  x φ8
加工范围 200x200
外形尺寸 4180x1600x2200
重量 约1400kg
主轴功率/转速 3kw  / 0~18000rpm
工作压力 0.5~0.8MPa

[主要元件配置表]

原气 件名 称 品     品牌地
1 数控系统 新代 台湾
2 直线导轨副 ABBA·银泰 台湾
3 显示屏 新代 台湾
4 按钮是·低压电器 施耐德 法国
5 直线轴承        KSL 韩国
6 轴承       SKF 瑞士
7 滚珠丝杠      ABBA 台湾
8 气缸 BESTON 山东
9 电磁阀 斯泰瑞 浙江
10 主轴电机 深宜 深圳
11 气管 油顺 台湾
12 接近开关 托尼克斯 韩国
13 油水分离器 亚德客 台湾
14 齿条 新锐 台湾
15 减速机 锋桦 台湾
16 伺服电机 川能 台湾(3×1.5KW)
17 变频器 金田 台湾
