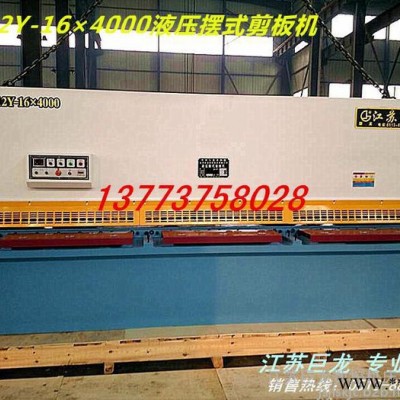

一、性能特点

1、该机采用钢板焊结构，振动时效消除应力，具有良好的刚性和稳定性；

2、采用液压传动，刀架摆式运动实现剪切，同步可靠，运动平稳；

3、刀片间隙快速同步调整，刻度盘指示数值；

4、后挡料电动快速移动，手动微调，计数器显示数值；

5、具有灯光照明装置，方便手工划线和剪切；

6、刀架行程无级调节，有效地提高了工作效率。

二、技术参数

1、可剪板厚                     16  mm

2、可剪板宽                   4000  mm

3、被剪板料强度                450 N/mm2

4、剪切角                     2°20′

5、行程次数                   10   min

6、刀片长度                   4100 mm

7、工作台离地面高度            850 mm

8、主电动机                     22  KW

9、后挡料电机功率             0.55  KW

10、轴向柱塞泵               63MCY14-1B

11、外形尺寸（L×W×H）    4700×2600×2150 mm

三、机器的主要部分及结构说明

1、机架：由钢板焊接成框形结构，具有良好的刚性，两缸固定于左右立柱上，工作台面上辅助刀座，便于下刀架作微量调节，工作台面装有送料球，操作轻便。

2、压料装置：由安装在机架前面支承板上的若干个压料油缸组成，压料油缸进料后，压料头在克服拉力弹簧的拉力下压紧板料。在剪切完成后，借助于拉力弹簧的拉力而复位。

3、前后挡料：前挡料置于工作台面上，用标尺指示数值，以调节活动挡块达到所需的挡料值，在剪切薄板时使用前挡料较为方便；后挡料装于上刀架上，随上刀架作上下摆动，后挡料的调节由电机传动，经齿轮减速后由丝杆传动，也可手动微调。

4、液压系统：由控制阀组、油泵、油缸、回程缸、压料缸、及组合油路等组成。整个系统结构合理、噪声低，运行顺畅，安全性能好。

5、电气部分：由控制电器柜、中间连接线、控制面板和主、副电机、脚踏开关等装置组成，安全系数高，整体性能优良。
