深圳市钜涛数控机床有限公司

主电机功率	5（kw）
主轴转速范围	5520（rpm）
工作台尺寸	1320*280（mm）
售后服务	三包服务
产品类型	全新
控制形式	程序控制
类型	炮塔铣床
适用范围	通用
重量	1500（kg）
是否库存	是
作用对象	五金
适用行业	通用
布局形式	立式
作用对象材质	金属
品牌	台湾/龙昌/钜涛/钜正
型号	LC-20VSG
主轴锥孔锥度	R8
T型槽数目	3

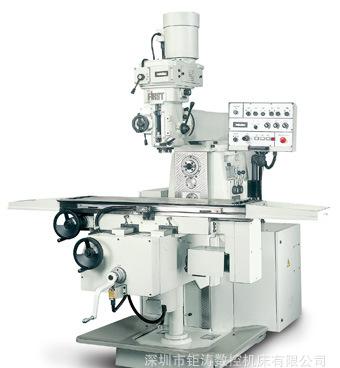

直销：台湾龙昌铣床LC-20VSG、龙昌炮塔铣床、龙昌LC-205VS铣床

傳動齒輪箱

全齒輪油浸式變速箱，12段進給速度及快速定位設計，任何刀具，輕重切削，都能得心應手。

主軸

用高級合金鋼精製的主軸依照本廠獨家方法加工及裝配，使用精密級斜角滾珠軸承及動態平衡預壓設計，無論在高低轉速下加工都能保持最佳精度及剛性。

橫主軸齒輪箱

全部採用熱處理及精密研磨齒輪6段變速，配合特殊同步循環潤滑系統及5馬力強力馬達切削力強大面積身切削可一次完成。

變速皮帶輪

砲塔頭內無段變速皮帶輪為本公司專利設計(專利號碼7225810)，使頭部??轉順暢，振動、噪音少，變速容易。
機械規格

型號		LC-20 VSG	LC-20 VGN	LC-20 VGA	LC-20 VHS	LC-20 VHN	LC-20 VHA
行程
左右行程		800 mm (31.5") / 選配: 920mm (36.2")
前後行程		415 mm (16.3")
上下行程		460 mm (18")			435 mm (17.1")
工作台?
工作台尺寸		1,300 mm X 260 mm (51" X 10") / 選配: 1,420mm (56")
工作台至地面距離 A01		910 - 1,370 mm (35.8 - 53.9")			925 - 1,360 mm (36.4 - 53.5")
工作台最大荷重		200 Kg
T 型槽 (槽數 x 寬度 x 間距)		3 X 15.875 mm X 63.5 mm (3 X 0.625" X 2.5")
機械尺寸?
長 A02		2,110 - 2,580 mm (83.1 - 101.6")
寬 A03		1,900 mm (74.8")
高 A04		2,270 (89.4")
機械重量		1,800 kgs (3,960 lbs)			2,010 kgs (4,422 lbs)
冷卻幫浦		O			1/8 HP
立主軸
機頭型式		20 VS	20 VN	2 G	20 VS	20 VN	2 G
頭部迴旋(左右/90°) B01		V	V	V	V	V	V
頭部迴旋角度(前後/45°) B02		V	V	V	V	V	V
主軸鼻端至工作台面 B03		80~540mm (3.1"~21.3")			115~550mm (4.5"~21.7")
主軸中心至立柱面 B04		355~825 mm (14"~32.5")		255~725mm (10"~28.5")	355~825 mm (14"~32.5")		255~725mm (10"~28.5")
伸縮臂行程 B05		470 mm (18.5")
伸縮臂迴旋角度		360°
左右進給
左右進給		22~690mm (0.8"~27.2")/ min
左右快速進給		2100mm (82.7")/ min
上下進給		800mm (31.5")/ min
左右進給馬達		1 / 0.5 HP  4 / 8 P
上下進給馬達		1.5 HP 6P
橫主軸??
主軸轉速	50 HZ	X			45~980 rpm (6段)
	60 HZ	X			55~1,180 rpm (6段)
馬達		X			5 HP 4P
主軸端孔錐(斜)度		X			NST 40
主軸中心至工作台 C01		X			-25~410 mm (-1~16.1")
主軸中心至伸縮臂 C02		X			146 mm (5.7")
主軸中心至立柱面 C03		X			28 mm (1.1")

機械規格

型號		LC-205  VS	LC-205 VN	LC-205 VSD	LC-205  VHS	LC-205 VHDX	LC-205 VHDN	LC-205 VHD
行程
左右行程		自動: 815mm (32") / 手動:  835mm(32.8")		835 mm (32.8")  (手動最大值)	自動:  815mm (32")/  手動: 835mm(32.8")	835 mm (32.8") (手動最大值)
前後行程		380 mm (15")
上下行程		460 mm (18")			435 mm (17.12")
工作台
工作台尺寸		1,300 mm X 300 mm (51" X 11.8")
工作台至地面距離 A01		935 - 1,395 mm (36.8 - 54.9")			935 - 1,370 mm (36.8 - 53.9")
工作台最大荷重		200 Kg
T 型槽 (槽數 x 寬度 x 間距)		3 X 15.875 mm X 63.5 mm
機械尺寸
長 A02		2,400 - 2,870 mm (94.5 - 113")
寬 A03		2160 mm (85")
高 A04		2,310 (90.9")
機械重量		1,800 kgs (3,960 lbs)			2,010 kgs (4,422 lbs)
冷卻幫浦		O			1/8 HP
立主軸
機頭型式		20 VS	20 VN	2 G	20 VS	20 VS	20 VN	2 G
頭部迴旋角度(左右/90°) B01		V	V	V	V	V	V	V
頭部迴旋角度(前後/45°) B02		V	V	O	V	O	O	O
主軸鼻端至工作台面 B03		80~540mm	80~540 mm	40~500 mm	115~550mm	115~550 mm	75~510 mm	75~510 mm
		(3-21.3")	(3-21.3")	(1.5-19.6")	(4.5-21.7")	(4.5-21.7")	(2.9-20")	(2.9-20")
主軸鼻端至立柱面 B04		355~825 mm (14"~32.5")			355~825 mm (14"~32.5")
伸縮臂行程 B05		470 mm (18.5")			470 mm (18.5")
伸縮臂迴旋角度		360°			360°
左右進給
左右進給		O		22~690mm (0.8"~27.2")/ min	O	22~690mm (0.8"~27.2")/ min
左右快速進給		2100mm (82.7")/ min			2100mm (82.7")/ min
上下進給		800mm (31.5")/ min			800mm (31.5")/ min
左右進給馬達		1, (2) HP / 4 (8) P			1, (2) HP / 4, (8) P
上下進給馬達		1.5 HP 6P			1.5 HP 6P
左右進給馬達 (DC Servo/ 4.5Nm)		X	X	V	X	V	V	V
前後進給馬達 (DC Servo/ 4.5Nm)		X	X	V	X	V	V	V
橫主軸?
主軸轉速	50 HZ	X			45~980 rpm (6 段)
	60 HZ	X			55~1,180 rpm (6 段)
馬達		X			5 HP 4P
主軸端孔錐(斜)度		X			NST 40
主軸中心至工作台 C01		X			-25~410 (-1"~16.1")
主軸中心至伸縮臂  C02		X			146 (5.7")
主軸中心至立柱面 C03		X			28 (1.1")
