| 中心高 | 135 |
| 工作台面直径 | 200（mm） |
| T型槽宽度 | 12（mm） |
| 定位键宽度 | 16（mm） |
| 适用机床 | 皆可 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 品牌 | 钜振 |
| 型号 | HV-8/TSL200 |

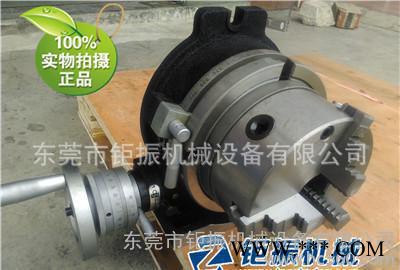

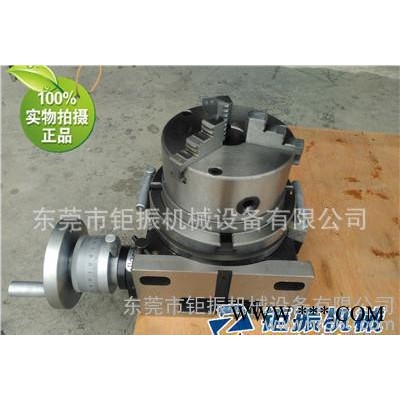

HV型立卧两用分度盘是铣床的主要附件之一，可用在铣床上进行分度钻孔或铣削、圆周切削、镗孔锪平面等工作。工作台垂直位置与尾座配合使用时，还可对较复杂的工作进行圆周分度钻削和铣削。
根据用户特殊要求，可提供手轮左置转台HV系列。立卧两用分度盘主要规格和参数：
 | HV6（TSL） | HV8（TSL） | HV10（TSL） | HV12（TSL） | HV14（TSL） | HV16（TSL） |
| 工作台直径 | Φ150 | Φ200 | Φ250 | Φ300 | Φ350 | Φ400 |
| 台面中心孔锥度（莫氏） | 3# | 4# | 4# | 4# |
| 工作台垂直时中心高 | 100 | 135 | 165 | 195 | 230 | 260 |
| 台面T型槽宽度 | 12 | 14 |
| 台面T型槽相邻角度 | 90° | 60° |
| 定位键宽度 | 16 | 18 |
| 蜗轮副模数 | 1.5 | 2 | 2.5 | 3.5 |
| 蜗杆副传动比 | 1:90 |
| 工作台圆周刻度 | 360° |
| 蜗杆每转所代表的转台度数 | 4°(1' per graduation) |
| 游标**小示值 | 10" |
| 分度精度 | 80° | 60° |
| **大承载（卧式） | 100 | 150 | 200 | 250 | 300 | 350 |
| **大承载（立式） | 50 | 75 | 100 | 125 | 150 | 175 |

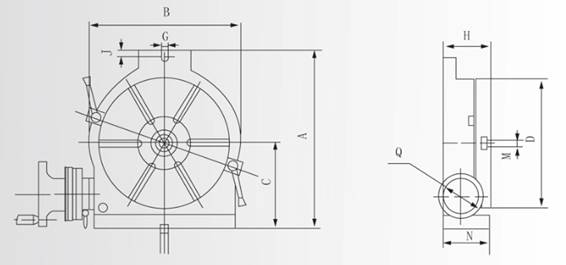

 TSL系列回转工作台安装尺寸图 | |
| | | TSL150(HV-6) | TSL200(HV-8) | TSL250(HV-10) | TSL300(HV-12) | TSL350(HV-14) | TSL400(HV-16) |
| | A | 200 | 265 | 325 | 388 | 450 | 525 |
| | B | 160 | 220 | 280 | 330 | 390 | 450 |
| | C | 100 | 135 | 165 | 195 | 230 | 260 |
| | D | Φ150 | Φ200 | Φ250 | Φ300 | Φ350 | Φ400 |
| | E | 16 | 18 |
| | G | 17 |
| | H | 83 | 105 | 115 | 135 | 138 | 150 |
| | J | 10 | 10 | 15 | |
| | M | MT2 | MT3 | MT4 |
| | N | 78 | 98 | 113 | 133 | 128 | 145 |
| | 净重 | 14 | 28 | 43 | 71 | 83 | 93 |
| | 毛重 | 15 | 30 | 45 | 73 | 85 | 95 |
| | 箱体尺寸 | 27×24×13 | 38×30×16 | 45×35×18 | 55×45×19 | 55×48×19 | 55×50×20 |
