| 中心高 | 217 |
|---|---|
| 工作台面直径 | 400（mm） |
| T型槽宽度 | 14（mm） |
| 定位键宽度 | 16（mm） |
| 分度精度 | 60（s） |
| 适用机床 | 铣床 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 品牌 | 环球 |
| 型号 | TSK400 |

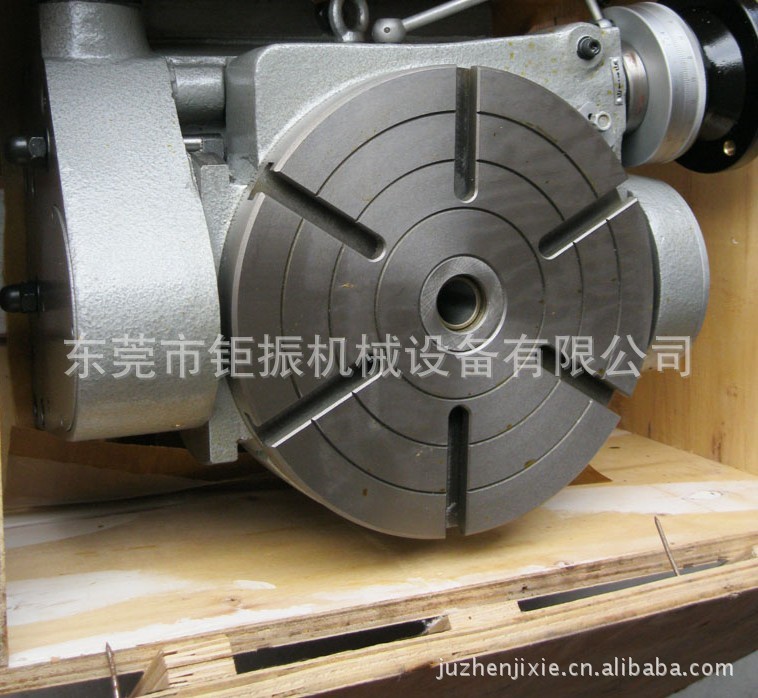

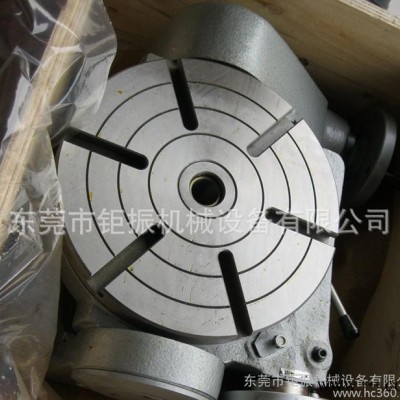

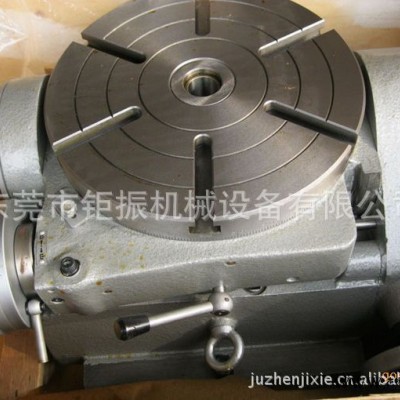

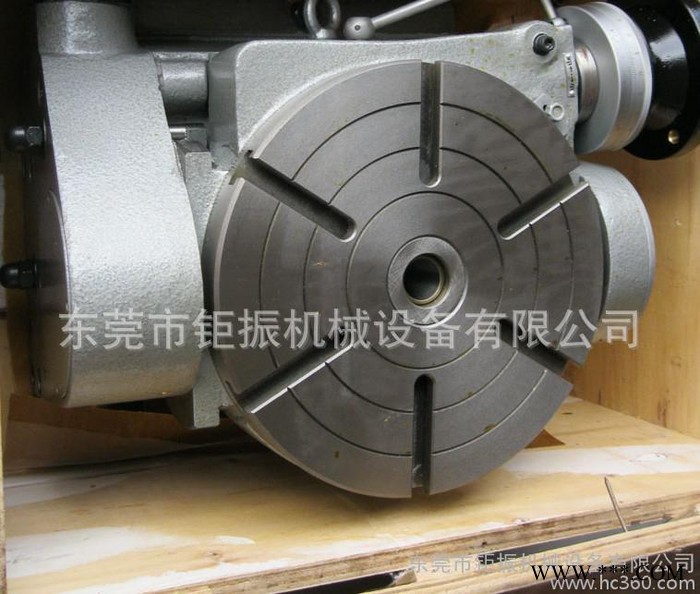

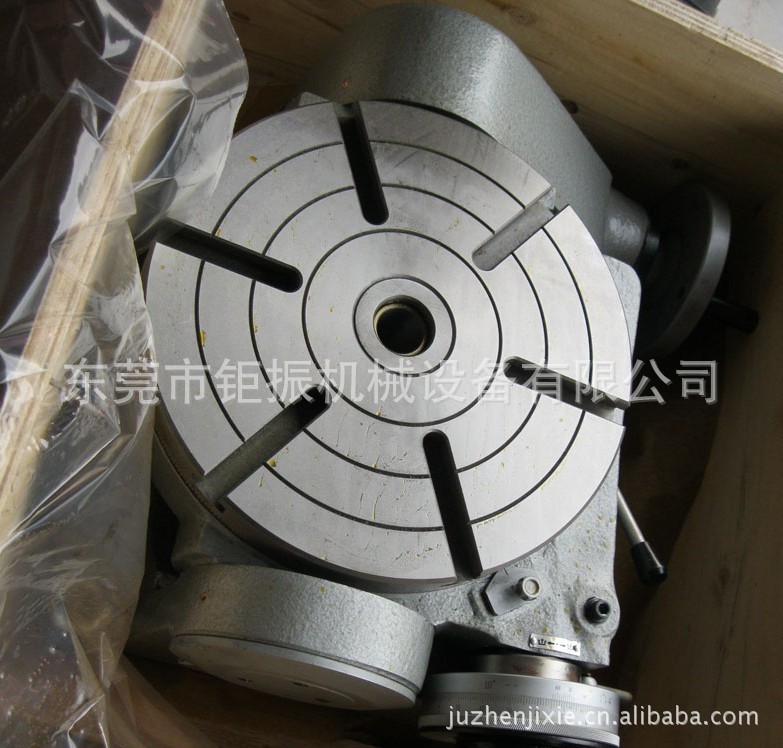

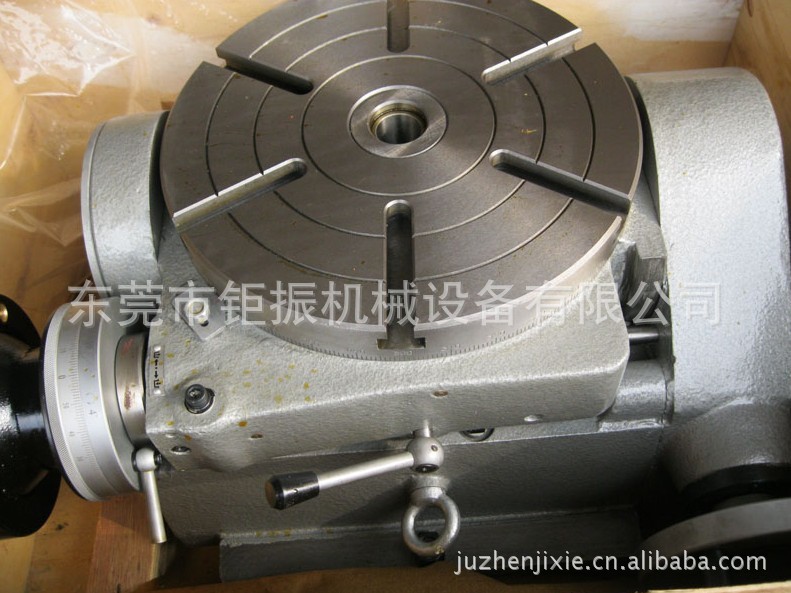

TSK 系列可倾斜分度盘是铣床、镗床、钻床的主要附件之一，主要用于加工斜孔或通过一次装夹定位加工除支撑面以外要求从工件中的各方位进行加工的工件。另外，工作台可以垂直位置与尾座配合使用，对工件进行圆周分度钻削和铣削。
工作台可从水平位置到垂直位置间（0°～90°）任意调整并锁紧。
每个规格的转台分别提供连接不同卡盘的法兰盘，作为特殊订货，并将法兰盘独立包装。另外，为特殊订货所提供的分度盘附件可实现由2至66间所有整数和由67到132间能被2，3和5整除的所有整数的分度
项目 | TSK160 | TSK200 | TSK250 | TSK320 | TSK400 | |
工作台直径 | 160 | 200 | 250 | 320 | 400 | |
台面中心孔锥度 | 2# | 3# | 4# | |||
台面定位孔直径 | 25*6 | 30*6 | 40*6 | |||
台面T槽宽度 | 10 | 12 | 14 | |||
涡轮副模数 | 1.5 | 1.75 | 2 | 2.5 | 3.5 | |
定位键宽度 | 12 | 14 | 16 | |||
台面T型槽相邻角度 | 90° | 60° | ||||
涡轮副传动比 | 1:90 | |||||
工作台圆周刻度 | 360° | |||||
工作台可倾斜角度 | 0-90° | |||||
轮台手轮刻度值 | 1” | |||||
游标最小示值 | 10” | |||||
可倾游标最小示值 | 2” | |||||
分度精度 | 80’ | 60” | ||||
最大承载（卧式） | 100 | 150 | 200 | 250 | 300 | |
最大承载（立式） | 50 | 75 | 100 | 125 | 150 | |
净重 | 36 | 57 | 80 | 135 | 280 | |
毛重 | 44 | 67 | 93 | 150 | 305 | |
包装尺寸 | 425*380*300 | 492**423*306 | 550*430*330 | 630*490*395 | 830*600*460 | |
可配卡盘 | K11125 | K11-160 | K11200 | K11250 | K11325 | |
