| 中心高 | 160 |
|---|---|
| 工作台面直径 | 630（mm） |
| T型槽宽度 | 18（mm） |
| 分度精度 | 60（s） |
| 适用机床 | 铣床 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 品牌 | 钜振 |
| 型号 | TS-630A |

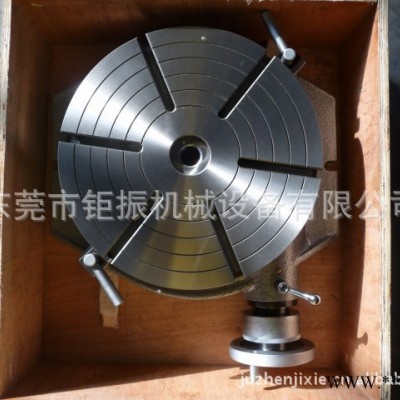

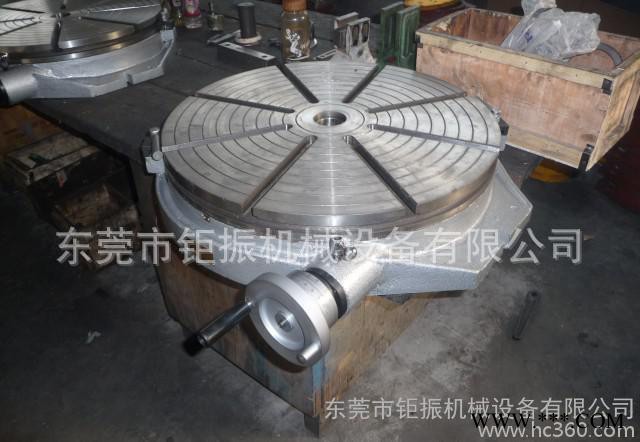

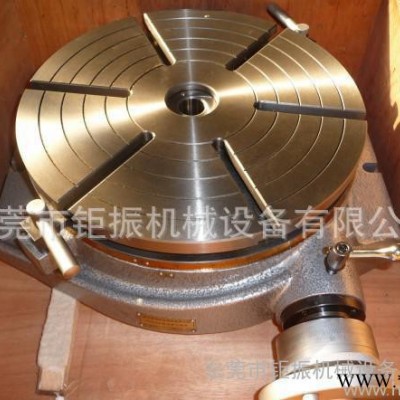

TS系列回卧式分度盘（平转台）是铣床的主要附件之一，可用在铣床上进行分度钻孔和铣削、圆周切削、曲面加工、平面及部分线段的直线加工工作。每个规格的转台分别提供连接不同卡盘的法兰盘，作为特殊订货，并将法兰盘独立包装。另外，为特殊订货所提货的分度盘附件可实现2至66间所有整数和由67到132间能被2,3和5整除的所有整数的分度。
主要规格和参数：
 | TS160A | TS200A | TS250A | TS320A | TS400A | TS500A | TS630A | TS800A | TS1000A |
| 工作面直径 | Φ200 | Φ200 | Φ250 | Φ320 | Φ400 | Φ500 | Φ630 | Φ800 | Φ1000 |
| 台面中心孔锥度（莫氏） | 2# | 3# | 4# | 5# | 6# | ||||
| 台面T型槽宽度 | 10 | 12 | 14 | 18 | 22 | ||||
| 台面T型槽相邻角度 | 90° | 60° | 45° | ||||||
| 定位键宽度 | 12 | 14 | 18 | -- | -- | -- | -- | ||
| 工作台圆周刻度 | 360° | ||||||||
| 游标**小示值 | 10" | ||||||||
| 分度精度 | 80" | 60" | |||||||
| 工作台**大承载 | 100 | 150 | 200 | 250 | 300 | 550 | 700 | 1200 | 2000 |
| 净重 | 16.5 | 22.5 | 33.5 | 65 | 125 | 215 | 345 | 800 | 1300 |
| 毛重 | 21.5 | 31 | 44.5 | 76 | 145 | 238 | 377 | 855 | 1400 |
| 箱体尺寸 | 400×330 ×200 | 400×360 ×210 | 500×400 ×210 | 580×480 ×238 | 750×616 ×280 | 850×730 ×302 | 995×900 ×326 | 1175×1090 ×391 | 1430×1224 ×550 |
TS···A 系列回转工作台安装尺寸参数| Model | TS160A | TS200A | TS250A | TS320A | TS400A | TS500A | TS630A | TS800A | TS1000A |
| A | 260 | 290 | 330 | 410 | 530 | 640 | 820 | 1000 | 1170 |
| B | 196 | 238 | 286 | 360 | 450 | 560 | 700 | 890 | 1080 |
| C | 332 | 368 | 422 | 493 | 612 | 753 | 898 | 1080 | 1295 |
| D | Φ160 | Φ200 | Φ250 | Φ320 | Φ400 | Φ500 | Φ630 | Φ800 | Φ1000 |
| G | 12 | 14 | 18 | 22 | 22 | -- | |||
| H | 75 | 80 | 90 | 110 | 140 | 158.5 | 160 | 215 | 250 |
| J | 12 | 14 | 18 | 22 | 30 | -- | |||
| K | 76 | 91.25 | 102.5 | 128.5 | 180 | 230 | 295 | 364 | 364 |
| L | 194 | 211 | 241 | 273 | 337 | 383 | 488 | 535 | 654 |
| M | MT2 | MT3 | MT4 | MT5 | MT6 | ||||
| P | 27 | 27 | 30.5 | 44 | 60 | 65 | 60 | 78 | 108 |
| Q | 125 | 160 | 180 | 220 | 250 | ||||
| d | Φ20 | Φ30 | Φ40 | Φ50 | Φ50 | ||||
| h | 6 | 10 | 12 | 14 | |||||
分度盘附件1套
法兰盘附件1套
