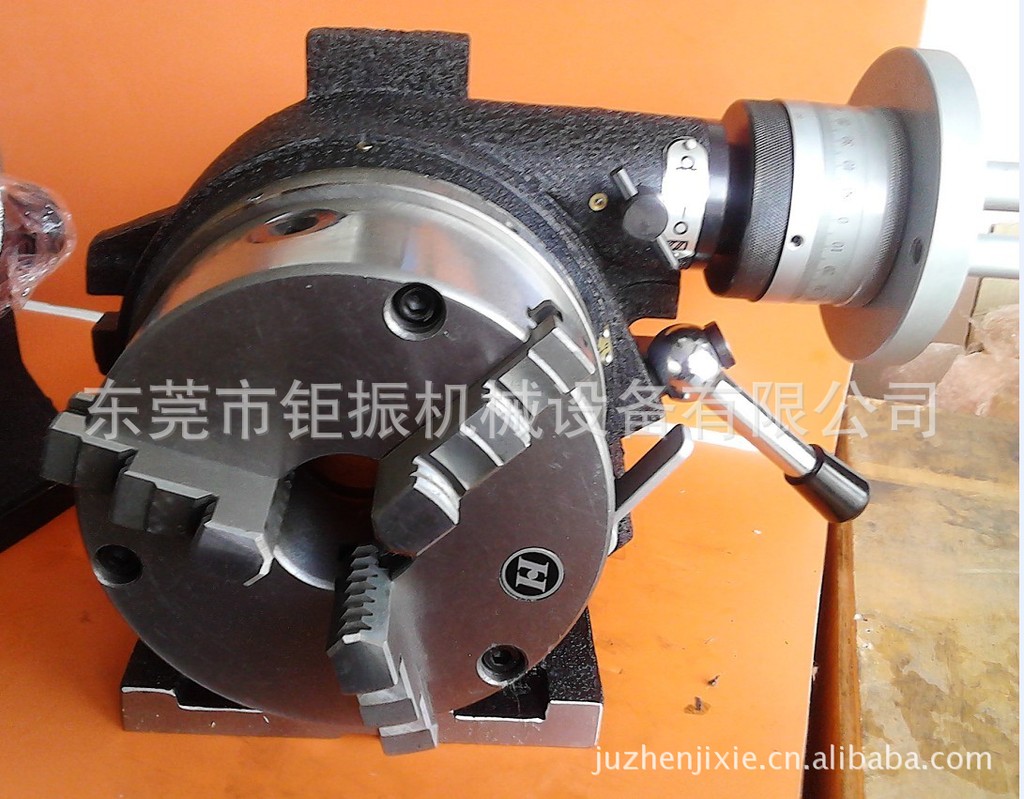

F3-8强力型快速分度盘,环球品牌快速分度盘,铣床简易分度盘
产品: 浏览次数:1214F3-8强力型快速分度盘,环球品牌快速分度盘,铣床简易分度盘
中心高: 119.774MM
工作台面直径: 212(mm)
单价: 4500.00元/件
最小起订量: 1 件
供货总量: 300 件
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-08-20 02:01

详细信息
中心高 119.774MM
工作台面直径 212(mm)
T型槽宽度 16(mm)
定位键宽度 16(mm)
分度精度 25(s)
适用机床 铣床
是否库存
是否批发
品牌 环球
型号 F3-8

简易型立卧等分分度头F2-6/F2-8
特点
1.简易型立卧等分分度头是立卧式的,主轴可与机床工作台成水平与垂直两种情况下使用,用途广泛。可安装于铣床、磨床、钻床及刨床上,也可利用主轴上的刻度环和游标进行任意分度。
2.操作过程只靠操作杆完成,程序为。轻夹,分度,定位操作杆还原,其可一次完成.要分度时,只要轻转分度头周围的选择钮**可配合选择钮定位,重复操作使用.选择凹槽向下定位位置,凹槽向上为未定位位置
3.分度头可分割24等份,15度一个单位,快速定位分隔板可作2,3,4,6,8,12等份快速分割亦可配合使用蜂巢板做微量分度;
4. 可附加特别附件,三爪夹头,工作面盘,尾座及蜂巢板,特别配件,尾座、蜂巢板。



规格技术参数




Specifications项目ltems
6"8"

中心高Center hight mm
130149.25

主轴定心直径Center diameter of the spindle mm
Ø80Ø119.774

可分等分数Divisions
2、3、4、6、8、12、24

主轴轴肩支承面至底面高度(主轴直立时)Height between external centering diameter of the spindle to the base(in vertical position)mm
89.596

主轴轴肩直径Locating diameter of the spindle mm
Ø170Ø212

定位键宽度Width of the locating key mm
16

可配卡盘Matched chuck
K31167K31210A

24等分单个分度误差24 divisions individual error
25"

净重Net weight Kg
3352

毛重Gross weight Kg
3960

箱体尺寸Case dimensions mm
372*340*304405*370*345



注意事项 1.操作前请确定选择钮定位 2.操作杆完成:定位后,须将操作杆确定还原 3.如果分度头不会转动,则是选择钮操作有误,须转回原位重新操作
