| 安装方式 | 立式 |
|---|---|
| 刀具数量 | 24 |
| 定位精度 | ±0.008 |
| 动力类型 | 电动 |
| 类型 | 铣削加工中心 |
| 售后服务 | 保修一年 |
| 主电机功率 | 3.7kw |
| 主轴转速范围 | 8000rpm |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 作用对象 | 通用 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 品牌 | 哈斯 |
| 型号 | vmc430 |
| 加工定制 | 是 |

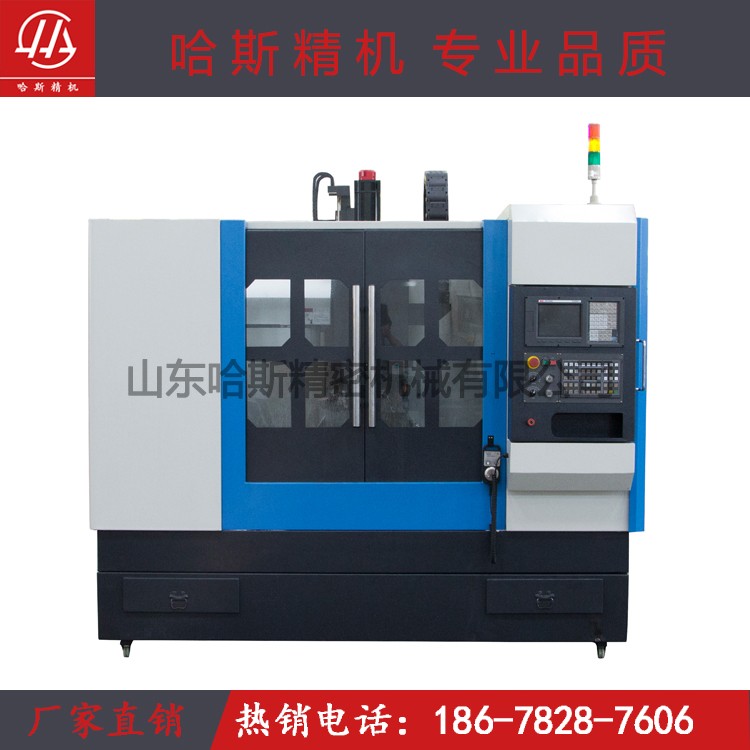

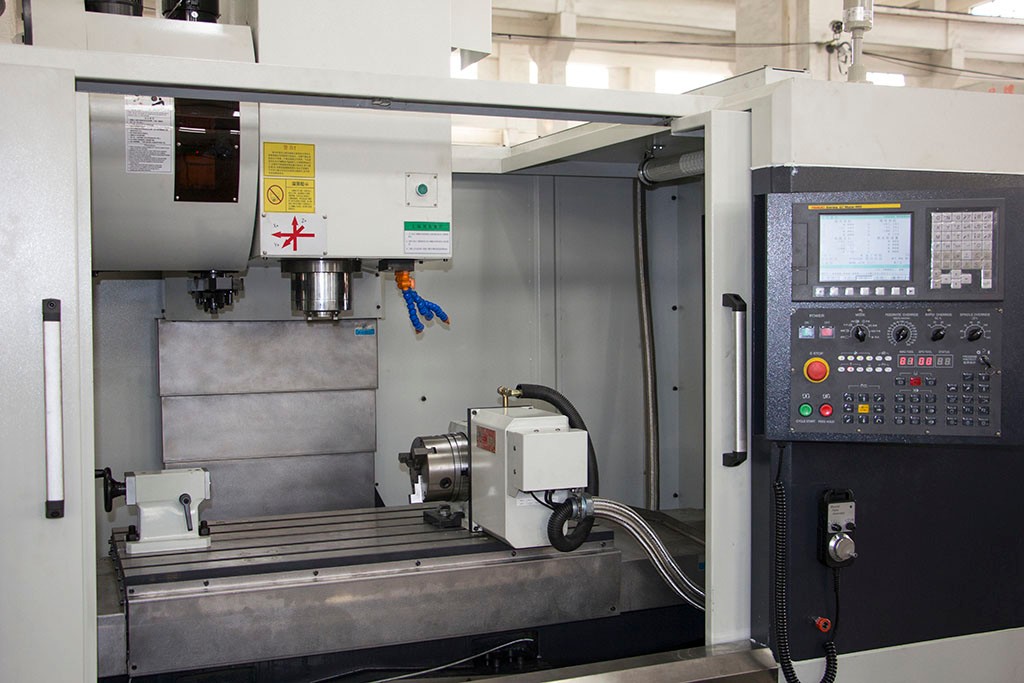

vmc430立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件，加工中心可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面，斜面的**加工，加工实现程序化，缩短了生产周期，从而使数控加工中心厂家获得良的经济效益。
1机床总体布局
vmc430立式加工中心采用立式框架布局，立柱固定在cnc加工中心床身上，主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。
床身、工作台、滑座、立柱、主轴箱等大件均采用高强度铸铁材料，造型为树脂砂工艺，两次时效处理消除应力。这些大件均采用SW和Ansys优化设计，提高大件和整机的刚度和稳定性，有效抑制了切削力引起的机床变形和振动。
2拖动系统
X、Y、Z轴导轨副采用滚动直线导轨，动静摩擦力小，灵敏度高，高速振动小，低速无爬行，定位精度高，伺服驱动性能优，提高加工中心的精度和精度稳定性。
X、Y、Z轴伺服电机经弹性联轴节与高精度滚珠丝杠直联，减少中间环节，实现无间隙传动，进给灵活、定位准确，传动精度高。
Z轴伺服电机带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。
3主轴组
主轴组采用台湾专业厂家生产，具有高精度，高刚性。轴承采用P4级主轴专用轴承，整套主轴在恒温条件下组装完成后，均通过动平衡校正及跑合测试，提高了整套主轴的使用寿命及可靠性。
主轴在其转速范围内可实现无级调速，主轴采用电机内置编码器控制，可实现主轴定向和刚性攻丝功能。
4刀库(选配)
加工中心可选用斗笠式刀库，安装在立柱侧面，换刀时刀盘由气缸推动左右移动，气缸配有接近开关保证换刀位置准确，刀盘到达换刀位置后，主轴上下运动实现还刀和抓刀，换刀过程简单可靠。
5切削冷却系统
配备大流量冷却泵及大容量水箱，充分保证循环冷却，冷却泵功率：0.4Kw，压力：1.2bar。
主轴箱端面配有冷却喷嘴，既可以水冷也可以风冷，并且随意切换，冷却过程可以通过M代码或控制面板进行控制。
配置清洁气体吹枪，用来清洁机床。
6气动系统
气动三联件能够过滤气源中的杂质和水分，防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过PLC程序控制，保证主轴松刀、主轴中心吹气、主轴夹刀、主轴风冷等动作能够快速准确的完成。
7机床防护
加工中心采用符合安全标准的防护间，既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩，防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀。
8润滑系统
导轨、滚珠丝杠副均采用中央集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减少了摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨的使用寿命。
9排屑系统
加工过程中产生的铁屑直接落到防护间上，防护内部斜面结构使得铁屑很顺利的滑落到排屑槽里，然后通过螺旋排屑器将铁屑输送到接屑小车里，简单实用而且经济性好。
10加工中心工作条件
(1)电源：380V±10% 50HZ±1% 三相交流电
(2)使用温度：5℃-40℃
(3)**环境温度：15℃-25℃
(4)相对湿度：40-75%
(5)气源压力：0.5-0.7Mpa
(6)气源流量：350L/min
