【QJB型潜水搅拌机】产品简介：

    潜水搅拌机是引进德国潜水电机密封技术研制成功的。经过多年的实践摸索，因其在形式、结构和试验方法上的创新，使得 潜水搅拌机总体性能达到了国外同类产品的水平。QJB 型潜水搅拌机可分为混合搅拌和低速推流两大系列。混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体；低速推流系列搅拌机适用于工业和城市污水处理厂曝气池，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

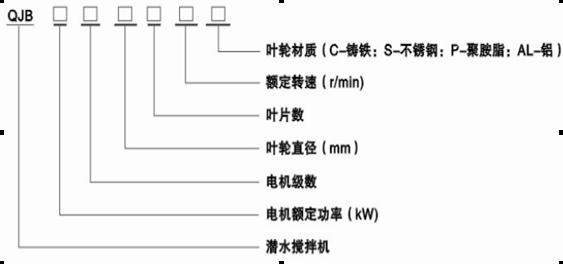

  【QJB型潜水搅拌机】型号意义：

【QJB型潜水搅拌机】用途及适用范围：

混合搅拌系列潜水搅拌机适用于各种水处理
工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。
QJB(T)型潜水搅拌机
■污水（废水）/活性污泥的混合
■控制浓缩污泥分离
■酸、碱中和及PH值调整工艺
■防止颗粒在池壁和池底的凝结和沉淀
■提高传热系统的效率
■其它需要保持二相或三相不离分的场所 潜水搅拌机可在下列条件下正常连续运行
*最高介质温度不超过40℃；
*介质的PH值在5-9；
*介质密度不超过1150Kg/m3;
*长期潜水运行，潜水深度一般不超过20M。
警 告！
潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！

【QJB型潜水搅拌机】性能特点：

1、QJB型潜水搅拌机结构紧凑操作维护简单、安装检修方便、使用寿命长；
2、叶轮具有最佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞；
3、与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；
4、电机绕组绝缘等级为级，防护等级为IP68，选用进口轴承和独有专利的电机防凝露装置，使电机的工作更加安全；
5、两道机械密封材质为碳化钨-碳化钨。所有外露紧固件均为不锈钢。

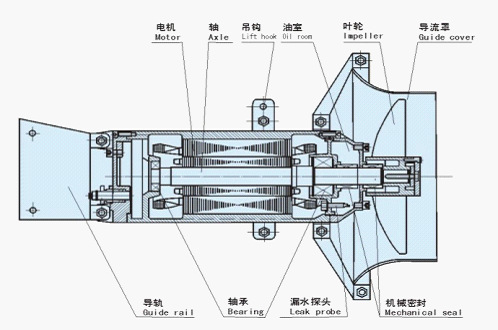

【QJB型潜水搅拌机】结构图：

【QJB型潜水搅拌机】结构特点：

混合搅拌系列产品选用多极电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。
　　低速推流系列产品采用摆线针轮减速机，配备功率小，转速低，叶轮直径大，服务面积广。叶轮由聚胺脂材料和铝合金铸成，强度高，耐腐蚀性强，除了具有搅拌的功能外还能外还兼有推流和创建水流的作用。
潜水搅拌机的电机绕组为F级绝缘，防护等级为IP68。在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。

【QJB型潜水搅拌机】性能参数：

注：潜水搅拌机在额定电压380V，频率为50Hz，绕组绝缘等级F级，防护等级IP68，工作制式Ⅰ条件下。

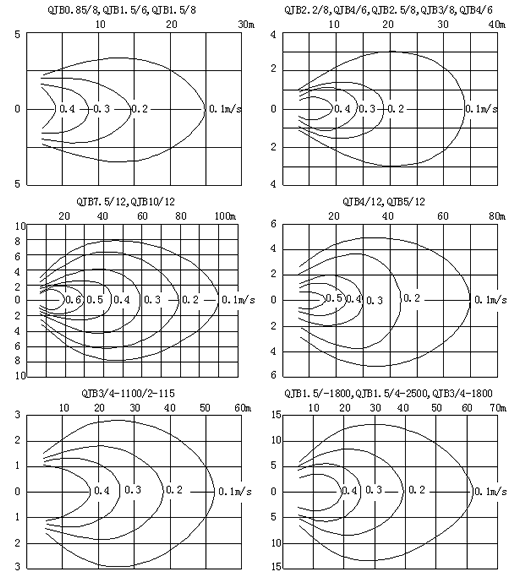

【QJB型潜水搅拌机】流速图：

以上流速场是在清水中，边界水流速度为V=0.1m/s工况下。

【QJB型潜水搅拌机】选型注意事项：

为保证潜水搅拌机取得最佳运行效果，请使用方提供如下资料;
◎运用目的；
◎池型及尺寸，包括水深；
◎搅拌介质的特性，包括粘度、密度、温度、及固体物含量等。

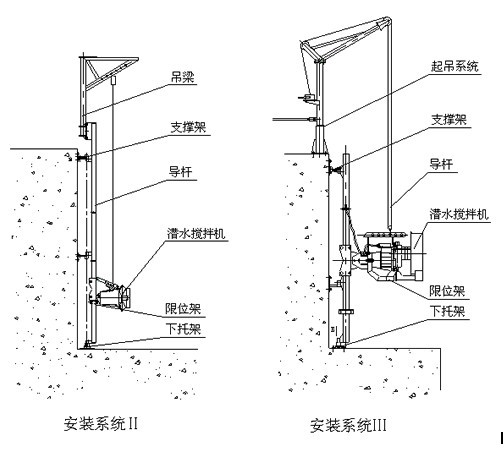

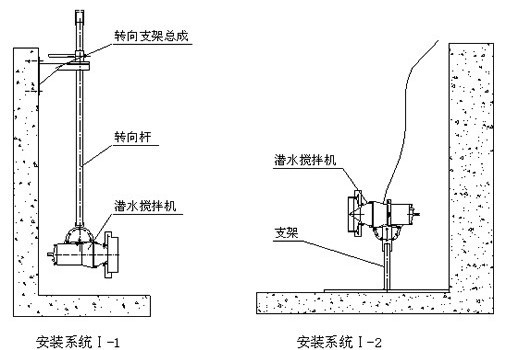

【QJB型潜水搅拌机】安装示意图：

【QJB型潜水搅拌机】安装系统：

潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。
　　当池深H＜4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平面内可绕导杆旋转的最大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定，无需预留孔。
　　当池深H＞4米时建议采用安装系统Ⅱ，需在池底做一混凝土基础（或钢结构底座）。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定，无需预留孔。安装系统Ⅱ用导向钢绳替代导杆，具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶（如图）的安装条件下更显得操作方便可靠。
　　客户定货时，请提供池深H及池型图，以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢丝、起吊底座外，多台搅拌机可共用一套起吊装置（用户有特殊要录除外）。

【QJB型潜水搅拌机】安装注意事项：

    ◎导杆或导向钢丝应与水平垂直，可采用铅锤校正；
　　◎吊钩在起吊潜水搅拌机时，叶轮端较水平面上应上仰5°-10°
　　◎通过起吊装置上的链条的调节，使得潜水搅拌机沿导杆或导向钢丝滑下过程中，起吊钩和潜水搅拌机    的起吊重心处于同一垂直线上。

【备注】本件商品已标的是临时价格仅供参考，具体价格为议价，根据材质及口径尺寸压力大小而定，具体价格您可以咨询我们，以实时报价为准，因此报价只做参考之用；

【QJB型潜水搅拌机】付款方式

阿里巴巴支付宝担保交易（推荐）

对公转账（推荐）

货到付款（定金）

协议付款

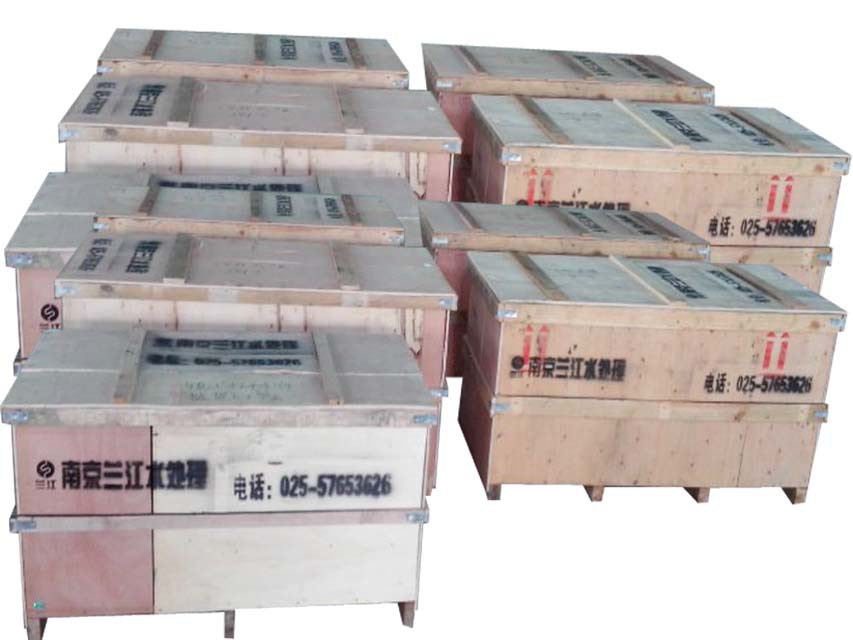

【QJB型潜水搅拌机】产品包装
