| 产品类型 | 全新 |
|---|---|
| 动力类型 | 机械传动 |
| 回转直径 | 500 |
| 加工长度 | 1000 |
| 加工精度 | 精密 |
| 控制形式 | 人工 |

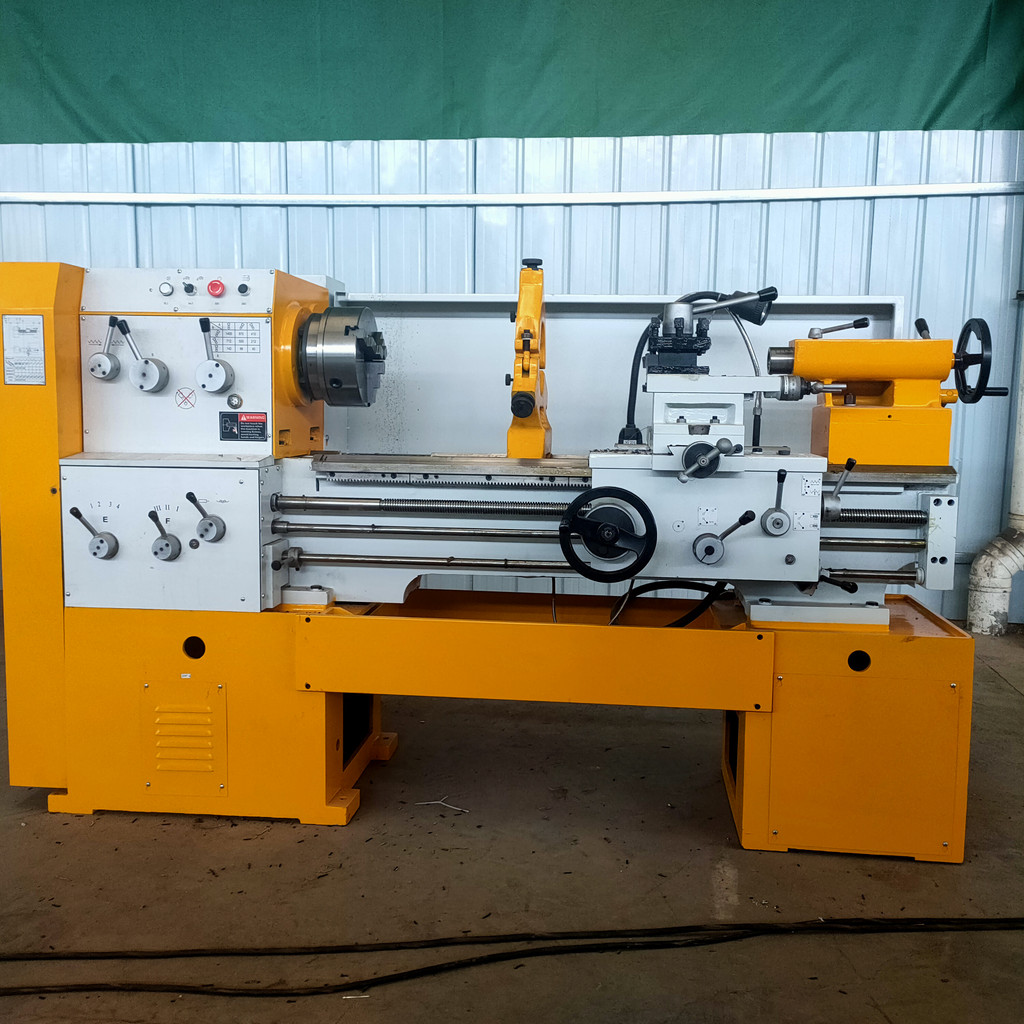

| 类型 | 普通车床 |
| 适用范围 | 通用型 |
| 外形尺寸 | 2668×1037×1315 |
| 主电机功率 | 7.5 |
| 安装形式 | 落地式 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 主轴通孔直径 | 52 |
| 主轴转速级数 | 正转24；反转12 |
| 品牌 | 龙泽数控机床 |
| 加工直径 | 1000 |
项目
单位
CA6140B/A
CA6150B/A
床身上回转直径
mm
φ400(16")
φ500(20")
刀架上回转直径
mm
φ210(8 1/4")
φ300(12")
二顶间长度
mm
750/1000/1500/2000/3000
750/1000/1500/2000/3000
(29"/40"/60"/118")
(29"/40"/60"/118")
床身宽度、硬度
mm
400、RC52
400、RC52
刀杆截面
mm
25×25
25×25
主轴转速范围(正传)
r/min
10-1400 (24 kinds)
10-1400 (24 kinds)
主轴转速范围(反转)
r/min
14-1580(12 kinds)
14-1580(12 kinds)
主轴内孔直径
mm
φ80 (3 9/64")
φ80 (3 9/64")
主轴头型式
mm
A28
A28
前主轴孔锥度
φ90(1:20)
φ90(1:20)
进给数量
64 kinds(for each)
64 kinds(for each)
主轴每转纵向进给(标准)
mm/r
0.11-1.6
0.11-1.6
主轴每转纵向进给(小进给)
mm/r
0.028-0.11
0.028-0.11
主轴每转纵向进给 (大进给)
mm/r
1.76-6.4
1.76-6.4
主轴每转横向进给(标准)
mm/r
0.05-0.8
0.05-0.8
主轴每转横向进给(小进给)
mm/r
0.014-0.05
0.014-0.05
主轴每转横向进给(大进给)
mm/r
0.88-3.2
0.88-3.2
公制螺纹范围
mm
1-192 (44 kinds)
1-192 (44 kinds)
英制螺纹范围
t.p.i
2001-2-24(28kinds)
2001-2-24(28kinds)
模数螺纹范围
mm
0.25-48(module)(39 kinds)
0.25-48(module)(39 kinds)
径节螺纹范围
D.P
1/2-96(38 kinds)
1/2-96(38 kinds)
床鞍纵向快移速度
m/min
4 m/min
4 m/min
刀架横向快移速度
m/min
2 m/min
2 m/min
刀架转盘回转角度
°
±90
±90
横刀架行程
mm
320 (12 1/2")
320 (12 1/2")
小刀架移动行程
mm
140 (5 1/2")
140(5 1/2")
床尾主轴行程
mm
150 (5 29/32")
150 (5 29/32")
床尾主轴直径
mm
φ75 (2 61/64")
φ75 (2 61/64")
床尾主轴孔锥度
莫氏圆锥5号
莫氏圆锥5号
主电机
kW
7.5 (10 Hp)
7.5 (10 Hp)
750mm(净重/毛重)
kg
1990/2680
2060/2410
1000mm(净重/毛重)
kg
2070/2760
2140/2830
1500mm(净重/毛重)
kg
2220/3020
2290/3050
2000mm(净重/毛重)
kg
2570/3420
2640/3490
750mm(轮廓尺寸/包装尺寸)
mm
2418×1000×1270
2600×1520×2010
2418×1037×1315
2600×1520×2010
1000mm(轮廓尺寸/包装尺寸)
mm
2668×1000×1270
2850×1520×2010
2668×1037×1315
2850×1520×2010
1500mm(轮廓尺寸/包装尺寸)
mm
3168×1000×1270
3350×1520×2010
3168×1037×1315
3350×1520×2010
2000mm(轮廓尺寸/包装尺寸)
mm
3668×1000×1270
3850×1520×2010
3668×1037×1315
3850×1520×2010
