| 产地 | 山东 |
|---|---|
| 动力类型 | 电动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 7.5kw |
| 品牌 | 龙泽 |
| 型号 | CK6150 |
| 加工定制 | 是 |

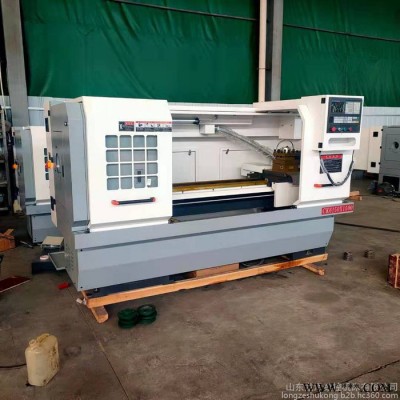

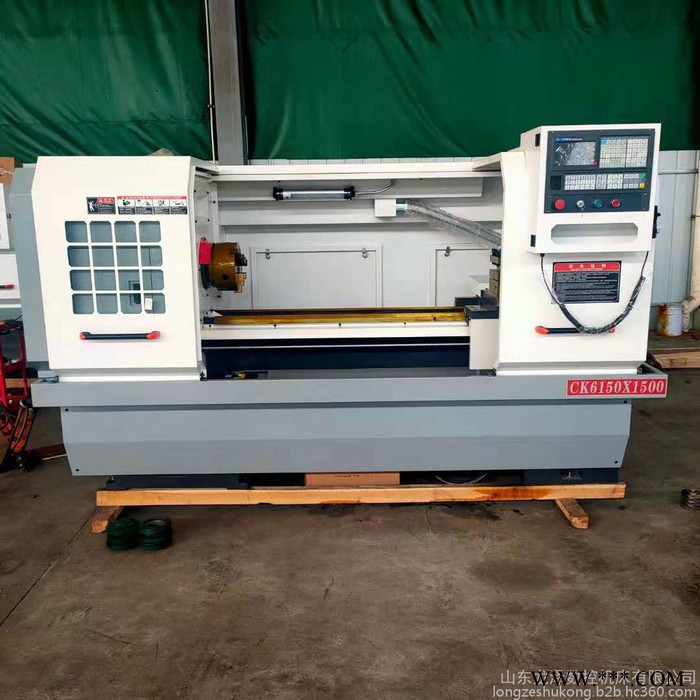

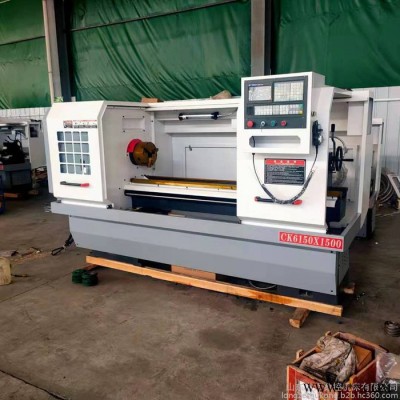

CK6150系列数控卧式车床具有精度高、功率大、刚性高、等特点，其主要
部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的设备。
GSK980TB3数控系统和全数字交流伺服系统，X、Z轴均采用半闭环控制，滚珠
丝杠副采用C3级精密滚珠丝杠，电气元器件均采用进口或国产知名品牌，符合C
E或国内3C认证。机床配置国内知名品牌立式四工位数控刀架，刀架具有定位精
度高，强度高，抗震性能好等特点。机床出厂前严格按照检验程序对机床进行检
验，每台机床均采用激光干涉仪检测X，Z轴定位精度和重复定位精度，保证机床
的精度稳定和可靠。
| 技术参数 | Specifications | Units | CK6150 |
| 床身上Z大回转直径 | Max.Swing over bed | mm | Ф500 |
| 拖板上Z大回转直径 | Max.Swing over cross slide | mm | Ф280 |
| Z大加工长度 | Max.Processing length | mm | 750/1000/1500 |
| X/Z大行程 | X/Z axis travel | mm | X:300 Z:750/1000/1500 |
| 主轴传动形式 | Spindle transmission type |
| 三档变速，档内无级变频调速 |
| 主轴转速 | Spindle speed | rpm | 20-130/100-600/200-1600 |
| 主轴端部形式 | Spindle nose |
| 750/A2-8 1000/C6 |
| 主轴通孔直径 | Spindle bore | mm | 独立主轴52/齿轮82 |
| 主轴锥度 | Spindle taper |
| MT6 |
| 主轴电机功率 | Spindle motor | kW | 7.5/11 |
| 卡盘尺寸 | Chuck size | mm | 250 |
| 滚珠丝杠规格 | Ball screw dia.and pitch | mm | Ф25*6/Ф40*8 |
| X/Z进给电机扭矩 | X/Z axis feed motor torque | N.m | X:5 Z:7.7 |
| X/Z快移速度 | X/Z axis rapid traverse | m/min | X:6 Z:8 |
| X/Z重复定位精度 | X/Z axis repeatability | mm | 0.01/0.015 |
| 工件加工精度 | Processing accuracy |
| IT6-IT7 |
| 工件表面粗糙度 | Workpiece surface roughness |
| Ra1.6 |
| 尾座套筒直径 | Tailstock quill dia. | mm | 75 |
| 尾座套筒行程 | Tailstock quill traverse | mm | 140 |
| 尾座套筒锥度 | Tailstock quill taper | # | MT5 |
| 刀架形式 | Tool post type |
| 电动四工位Electric 4 station |
| 刀具外形尺寸 | Cutting tool shape size | mm | 25*25 |
| 导轨形式 | Guide form |
| 单山 平轨 Single mountain Flat rail |
| 总电源容量 | Total power capacity | kVA | 12 |
| 外形持尺寸 | Machine dimension(L*W*H) | mm | 2150/2500/3000*1500*1650 |
| 机床重量 | N.W. | kg | 1800/2000/2500 |
主要配置清单
| 标 准 配 置 | 序号 | 名称 | 数量 | 标准配置 |
| 1 | 数控系统 | 1/台 | 广州数控980TB3 | |
| 2 | 卡盘 | 1/台 | Ф250手动三爪卡盘 | |
| 3 | 尾座 | 1/台 | 手动尾座 | |
| 4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 5 | Z向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 6 | 电动刀架 | 1/台 | 国产外购 | |
| 7 | X、Z向丝杠轴承 | 各1套/台 | 国产 | |
| 8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
| 9 | 主轴轴承 | 1套/台 | 国产P5级 | |
| 10 | 机身铸造 | 1/台 | 采用树脂砂铸造 | |
| 11 | 主轴总成 | 1套/台 | 装配式主轴 | |
| 12 | 油漆 | 1套/台 | 颜色可根据客户要求进行配置，未要求的按我司标准颜色配置 | |
| 13 | 润滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 | |
| 14 | 附件 |
|
|
产品选配配置
| 序号 | 配置名称 |
| 1 | 数控系统广数GSK、凯恩帝KND、三菱Mitsubishi、西门子Siemens、发那科FANUC系统 |
| 2 | 液压卡盘 |
| 3 | 液压尾座 |
| 4 | 八工位电动刀架 |
| 5 | 自动门 |
机床主要精度指标
| 检验项目 | 标准允差（mm） | |
| 主轴的周期性轴向窜动 | 0.01 | |
| 主轴卡盘定位锥面的径向跳动 | 0.005 | |
| 位置精度 | 重复定位精度A | X：±0.003 Z：±0.003 |
| 直径一致性 | 0.01/150 | |
| 平面度 | 0.02/φ200 | |
| 螺纹螺距积误差 | 0.010/50 | |
| 表面粗糙度 | Ra1.6μm | |
| | | |
机床随机文件一览表
| 序号 | 名称 | 规格或标记 | 数量 | 备注 |
| 1 | 机械使用说明书 |
| 1套 | 机、电、液合订本 |
| 2 | 合格证明书 |
| 1册 |
|
| 3 | 机床装箱单 |
| 1册 |
|
| 4 | 系统参数说明书 |
| 1册 |
|
| 6 | 系统操作说明书 |
| 1册 |
|
