| 产地 | 山东 |
|---|---|
| 动力类型 | 电动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 5.5 |
| 执行质量标准 | 国标 |
| 品牌 | 龙泽 |
| 型号 | CK6140 |
| 加工定制 | 是 |
| 质量认证 | CCC |
| 型号（ Model ） | CK6136 | CK6140 |
| 床身上回转直径 | 360mm | 400mm |
| 刀架上回转直径 | 200mm | 20mm |
| 工件长度 | 750mm1000mm 1500mm | |
| 主轴转速 | 300--2000r/min（无.） | |
| 主轴孔径 | Φ 52 | |
| 主轴锥孔 | C6---莫氏6号 | |
| 设定单位 | X: 0.0005mm Z:0.001 | |
| 给进电动机 | 交流伺服电机 | |
| 主电动机功率 | 4KW | 5.5KW |
| 数控系统 | 仁和100T KND1TB-11 GSK928TE GSK980TD(客户选用) | |
| 刀架 | 4工位电动刀架 | |
| 机床净重 | 1.5T | 1.6T |
| 机床外形尺寸（长×宽×.） | 2200 × 1000 × 1170mm | 1985 × 1000 × 1200mm |
| 技术参数 | Specifications | Unit | CK6150 |
| 床身上.大回转直径 | Max.Swing over bed | mm | Ф500 |
| 拖板上.大回转直径 | Max.Swing over cross slide | mm | Ф280 |
| .大加工长度 | Max.Processing length | mm | 1000/1500 |
| X/Z.大行程 | X/Z axis travel | mm | X:300 Z:1050/1600 |
| 主轴传动形式 | Spindle transmission type | | 两档变速，档内无.变频调速 |
| 主轴转速 | Spindle speed | rpm | 低档L:70-560 .档H:200-1600 |
| 主轴端部形式 | Spindle nose | | C6 |
| 主轴通孔直径 | Spindle bore | mm | 52 |
| 主轴锥度 | Spindle taper | | MT6 |
| 主轴电机功率 | Spindle motor | kW | 7.5 |
| 卡盘尺寸 | Chuck size | mm | 250 |
| 滚珠丝杠规格 | Ball screw dia.and pitch | mm | Ф25*6/Ф40*8 |
| X/Z进给电机扭矩 | X/Z axis feed motor torque | N.m | X:5.5 Z:7.5 |
| X/Z快移速度 | X/Z axis rapid traverse | m/min | X:6 Z:8 |
| X/Z重复定位精度 | X/Z axis repeatability | mm | 0.01/0.015 |
| 工件加工精度 | Processing accuracy | | IT6-IT7 |
| 工件表面粗糙度 | Workpiece surface roughness | | Ra1.6 |
| 尾座套筒直径 | Tailstock quill dia. | mm | 75 |
| 尾座套筒行程 | Tailstock quill traverse | mm | 140 |
| 尾座套筒锥度 | Tailstock quill taper | # | MT5 |

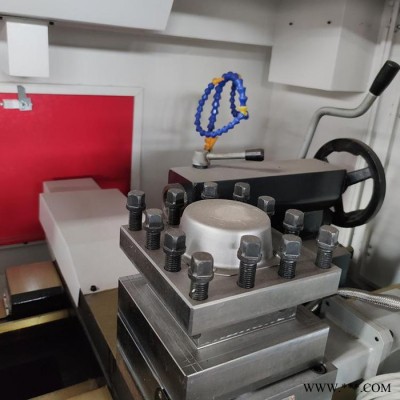

| 刀架形式 | Tool post type | | 电动四工位Electric 4 station |
| 刀具外形尺寸 | Cutting tool shape size | mm | 25*25 |
| 导轨形式 | Guide form | | 单山 平轨 Single mountain Flat rail |
| 总电源容量 | Total power capacity | kVA | 12 |
| 外形持尺寸 | Machine dimension(L*W*H) | mm | 2500/3000*1500*1650 |
| 机床重量 | N.W. | kg | 2000/2500 |
| . 准 配 置 | 序号 | 名称 | 数量 | .准配置 |
| 1 | 数控系统 | 1/台 | 广州数控980TB3 | |
| 2 | 卡盘 | 1/台 | Ф250手动卡盘 | |
| 3 | 尾座 | 1/台 | 手动尾座 | |
| 4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 5 | Z向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 6 | 电动刀架 | 1/台 | 文昌 | |
| 7 | X、Z向丝杠轴承 | 各1套/台 | 国产（国产） | |
| 8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
| 9 | 主轴轴承 | 1套/台 | 国产P5. | |
| 10 | 机身铸造 | 1/台 | 采用树脂砂铸造 | |
| 11 | 主轴总成 | 1套/台 | 装配式主轴 | |
| 12 | 油漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司.准颜色配置 | |
| 13 | 润滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 | |
| 14 | 附件 | | |
| . 准 配 置 | 序号 | 名称 | 数量 | .准配置 |
| 1 | 数控系统 | 1/台 | 广州数控980TB3 | |
| 2 | 卡盘 | 1/台 | Ф250手动卡盘 | |
| 3 | 尾座 | 1/台 | 手动尾座 | |
| 4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 5 | Z向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 6 | 电动刀架 | 1/台 | 文昌 | |
| 7 | X、Z向丝杠轴承 | 各1套/台 | 国产（国产） | |
| 8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
| 9 | 主轴轴承 | 1套/台 | 国产P5. | |
| 10 | 机身铸造 | 1/台 | 采用树脂砂铸造 | |
| 11 | 主轴总成 | 1套/台 | 装配式主轴 | |
| 12 | 油漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司.准颜色配置 | |
| 13 | 润滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 | |
| 14 | 附件 |
