| 回转直径 | 1000 |
|---|---|
| 滑板上最大车削直径 | 660 |
| 产地 | 山东 |
| 动力类型 | 电动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 7.5 |
| 执行质量标准 | 国标 |
| 品牌 | 龙泽 |

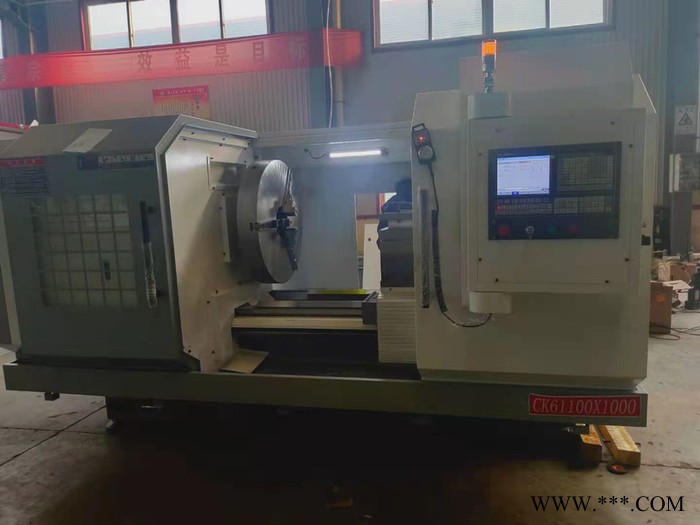

| 型号 | ck61100 |
| 加工定制 | 是 |
| 质量认证 | ISO9001-2000 |
| 项目 | 机床规格及主要技术参数 | 备注 | ||
| 系统 | 数控系统 | 广数980TB3 | ||
| 带主轴编码器、手摇脉冲发生器 | ||||
| 工作 范围 | CK61100E/1000 | |||
| 床身Z大回转直径 | Φ1000mm | |||
| 滑板上Z大车削直径 | Φ660mm | |||
| Z大工件长度 | 1000mm /1500mm | |||
| 主轴 | 主轴孔前端锥度 | 公制φ140 1:20 | ||
| 主轴通孔直径 | Φ130mm | |||
| 主轴调速范围 | 10-85；40-350；110-850r/min（三档调速） | |||
| 主轴电机 | 15kW | |||
| 坐标轴 | X轴Z大快移速度 | 8m/min | ||
| Z轴Z大快移速度 | 10m/min | |||
| 定位精度 | X轴≤0.025mm、Z≤0.030mm | |||
| 重复定位精度 | X轴≤0.012mm Z≤0.015mm | |||
| 回转 刀架 | 刀架型式 | 国产电动回转刀架 | ||
| 刀座数量 | 四位 | |||
| 外径、端面刀柄规格 | 40mmX40mm | |||
| 冷却 | 冷却水泵 | 90W(三相电泵) | ||
| 自动润滑装置 | DHB-(TM)3型电动润滑泵泵 | |||
| 传动 部件 | 主轴轴承 | 国产 | ||
| 滚珠丝杠 | 国产 | |||
| 丝杠轴承 | 国产 | |||
| 硬轨 | 国产 | |||
| 随机 资料 | 装箱清单 | 一份 | ||
| 合格证明书 | 一本（精度检测表） | |||
| 机械说明书 | 一本 | |||
| 电器说明书 | 一本（电器原理图） | |||
| 操作说明书 | 一本 | |||
| 其它 | 机床总电容量 | 15kW | ||
| 机床净重(约) | 4900kg | |||
| 机床外形尺寸 | 4250*2100*2100 | |||
| 标准配置 | 序 号 | 名称 | 数量 | 标准配置 |
| 1 | 数控系统 | 1/台 | 广数980TB3 | |
| 2 | 卡盘 | 1/台 | Ф380手动卡盘 | |
| 3 | 尾座 | 1/台 | 手动尾座 | |
| 4 | X向滚珠丝杠 | 1/台 | 国产 | |
| 5 | Z向滚珠丝杠 | 1/台 | 国产 | |
| 6 | 电动刀架 | 1/台 | 国产 | |
| 7 | X、Z向丝杠轴承 | 各1套/台 | 国产 | |
| 8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
| 9 | 主 轴 轴 承 | 1套/台 | 国产P5级 | |
| 10 | 机身铸造 | 1/台 | 采用树脂砂铸造 | |
| 11 | 主轴总成 | 1套/台 | 装配式主轴 | |
| 12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 | |
| 13 | 润 滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 | |
| 14 | 附 件 | 1套/台 | 随机 |
尊敬的用户：
感谢您购买山东龙泽数控机床产品!为了使我们的服务让您更满意,购买后请认真阅读此保修卡并妥善保存。山东龙泽数控机床有限公司从事钻床、铣床、数控车床、加工中心生产销售二十余年，为用户提供相关的产品及其服务。为了规范售后服务，不断提高公司的服务水平和服务意识，特制定本体系。若在购买后或在使用过程中有发现异常，请直接与厂家联络。我们将严格履行3电48（三小时内与客户电话解决，如电话解决不了48小时内到达用户现场）更好的为客户提供高效快捷的服务，并接受广大用户的监督。我司对售出所有产品执行五年免费保修。保修期内，属于产品本身质量问题引发的零配件的更换，我公司免费提供快速更换。
