| Z大工件长度 | 280mm |
|---|---|
| 主轴通孔 | 52/82mm |
| 主轴锥度 | MT6 |
| 主轴转速 | 低100-500 高500-1800 /选配90-1800rpm (无级变速) |
| X轴行程 | 230mm |
| Z轴行程 | 750mm、1000mm、1500m |
| 产地 | 国产 |
| 动力类型 | 联合传动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 7.5（kw） |
| 执行质量标准 | 国标 |
| 品牌 | 龙泽数控 |

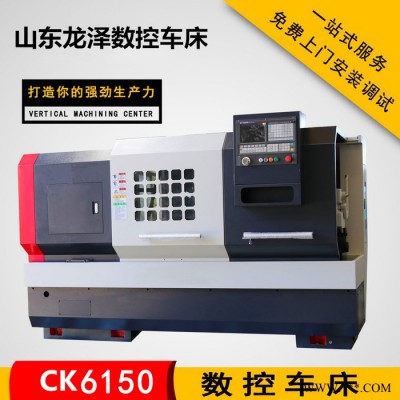

| 型号 | CK6150 |
| 加工定制 | 是 |
| 质量认证 | CCC |
| 技术参数 | Specifications | Unit | CAK5085 |
| 5085床身上Z大回转直径 | Max.Swing over bed | mm | 500mm |
| 拖板上Z大回转直径 | Max.Swing over cross slide | mm | 280mm |
| Z大工件长度 | Maximum length of workpiece | mm | 750、1000、1500/2000mm |
| 主轴通孔 | Spindle hole | mm | 52/82mm |
| 主轴端部 | Spindle nose | | ISO-C6 |
| 主轴锥度 | Spindle tap | | MT6 |
| 主轴转速 | Spindle speeds(Number) | rpm | 低100-500 高500-1800 /选配90-1800rpm (无级变速) |
| Z轴行程 | Z-axis stroke | mm | 750mm、1000mm、1500mm、2000mm |
| X轴行程 | X-axis stroke | mm | 230mm |
| 快移速度 | rapid moving speed(m/min) | m/min | 3/6 |
| X/ZZ小输入 | X/Z min input(mm) | mm | 0.001mm |
| 尾座套筒直径 | Dia.Of tailstock sleeve | mm | 4 |
| 尾座套筒锥度 | Taper of tailstock sleeve | | 25*25mm2 |
| 尾座套筒行程 | Travel of tailstock sleeve | Mm | 2s |
| 刀具数量 | Tool number | | 75mm |
| 刀杆截面 | Tool body size | mm | MT5 |
| 换刀时间 | Knife tool change time | s | 140mm |
| 重复定位精度 | Repeat positioning accuracy | mm | 0.01mm |
| 主电机功率 | Main motor power | kW | 5.5/7.5KW |
| 尺寸750mm | Overall dismensions for 750mm | Mm | 2200×1500×1600 |
| 尺寸1000mm | Overall dismensions for 1000mm | Mm | 2450×1500×1600 |
| 尺寸1500mm | Overall dismensions for 1500mm | Mm | 2950×1500×1600 |
| 尺寸2000mm | Overall dismensions for 2000mm | Mm | 3450×1500×1600 |
| 重量750mm | Weight for 750mm | Kg | 1900 |
| 重量1000mm | Weight for 1000mm | Kg | 2000 |
| 重量1500mm | Weight for 1500mm | Kg | 2200 |
| 重量2000mm | Weight for 2000mm | Kg | 2400 |
| 标 准 配 置 | 序号 | 名称 | 数量 | 标准配置 |
| 1 | 数控系统 | 1/台 | 广州数控980TC3 | |
| 2 | 卡盘 | 1/台 | Ф250/380手动三爪卡盘 | |
| 3 | 尾座 | 1/台 | 手动尾座 | |
| 4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 5 | Z向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 6 | 电动刀架 | 1/台 | 文昌 | |
| 7 | X、Z向丝杠轴承 | 各1套/台 | 国产 | |
| 8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
| 9 | 主轴轴承 | 1套/台 | 国产P5级 | |
| 10 | 机身铸造 | 1/台 | 采用树脂砂铸造 | |
| 11 | 主轴总成 | 1套/台 | 装配式主轴 | |
| 12 | 油漆 | 1套/台 | 颜色可根据客户要求进行配置，未要求的按我司标准颜色配置 | |
| 13 | 润滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 | |
| 14 | 附件 | | |
| 序号 | 配置名称 |
| 1 | 数控系统:广数GSK、凯恩帝KND、三菱Mitsubishi、西门子Siemens、发那科FANUC系统 |
| 2 | 液压卡盘 |
| 3 | 液压尾座 |
| 4 | 四工位电动刀架 |
| 5 | 自动门 |
