产地 | 山东 |
---|---|
动力类型 | 电动 |
加工精度 | 高精度 |
类别 | 卧式 |
主电机功率 | 7.5 |
执行质量标准 | 国标 |
品牌 | 数控车床 |

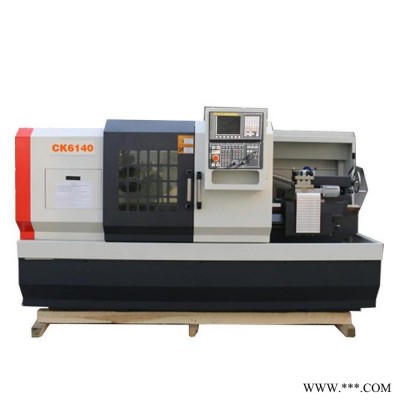

型号 | CK6140 |
加工定制 | 是 |
质量认证 | CCC |
数控系统 | 广数980TB3系统 |
床身上回转直径mm | Φ400 |
拖板上回转直径mm | Φ200 |
距离mm | 750 |
主轴转速r/min | 1200 |
主轴端部型式 | C6 |
主轴锥孔 | 莫氏6号 |
主轴通孔直径mm | Φ52 |
主电机功率kW | 7.5 |
刀台行程X向行程mm | 240 |
刀台行程Z向行程mm | 680 |
快移速度X向m/min | 5000 |
快移速度Z向m/min | 8000 |
刀架工位数 | 4 |
刀柄尺寸mm*mm | 20×20 |
卡盘配置 | 三爪卡盘 |
尾架套筒直径mm | Φ70 |
尾架套筒行程mm | 140 |
尾架套筒锥孔 | 莫氏4号 |
机床外形尺寸(长×宽×高)mm | 2100×1370×1500 |
机床重量Kg | 1600 |
导轨宽度mm | 360 |
主轴结构 | 独立主轴 |
主要配置:
名称 | 规格 | 生产厂家 |
轴承 | 302204、32020、51120、6210、 6015、6205、6005、7204 | HRB |
丝杆 | 4006*1700 2006*464 (mm) | 宏泰 义海 |
刀架 | LD6150(全尺寸) | 浙江文昌 |
卡盘 | 三爪 | 无锡建华 |
电气部分 | 接触器 继电器 等 | 德力西 |
油泵 | 2升 | 浙江信宏 |
水泵 | 120W | 上海 |
主电机 | 7.5KW | 南京环球 |
系统 | 广数980TB3 | 广州 |
驱动 | 6、10NM | 浙江宇海 |
本机床是我公司参考国外技术而设计的成熟产品,机床采用45°倾斜整体铸造成形床身和简练铆焊全防护的一体化布局,整机结构紧凑、外形美观宜人、性能稳定可靠、具有优良的刚性及吸震性,可保证高精度切削,同时排屑流畅、上下料方便,便于操作。
1.机床能完成直线、圆弧、公英制螺纹、多头螺纹的加工,能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
2.机床X向、Z向导轨采用贴塑硬性滑动导轨,机床适合重车削、加工精度保持性好。
3.数控控制系统+伺服驱动,主轴采用变频主轴。
4.采用国产名优滚珠丝杠和日本NSK丝杆轴承。
5.主轴单元采用日本NSK主轴轴承组,且经精密装配和动平衡测试,保证主轴精度高、噪声低、刚性强,可实现无级调速及恒速切削,启动及停止迅速。
6.各润滑点采用强制自动润滑装置进行定点定量润滑,当有异常状态或油量不足时,自动产生警告讯号。

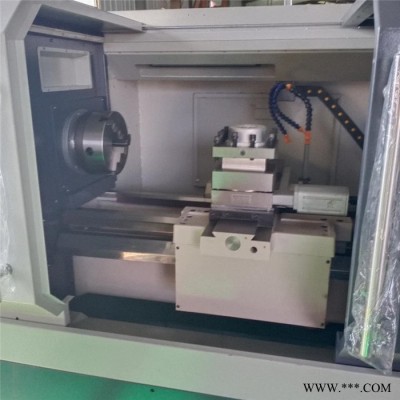

7.机床采用四工位回转刀架,刀架可正反向旋转路径换刀,换刀速度快、定位刚性好、重复定位精度高。
8.采用全封闭防护装置,防止冷却液、铁屑飞溅出机床之外。
9.排屑装置,方便铁屑的清理。
