重量KG | 9.5t |
---|---|
产品类型 | 全新 |
刀具数量 | 24 |
定位精度 | 0.01 |
动力类型 | 气动 |
类型 | 立式加工中心 |
主电机功率 | 11/15 |
主轴转速范围 | 100-8000 |
界面语言 | 中文 |
是否库存 | 是 |
作用对象 | 五金 |
适用行业 | 通用 |
布局形式 | 卧式 |
三轴行程(X*Y*Z) | 2000*800*700 |
T型槽尺寸(宽*数量) | 5*18*160 |
品牌 | 米兰德 |

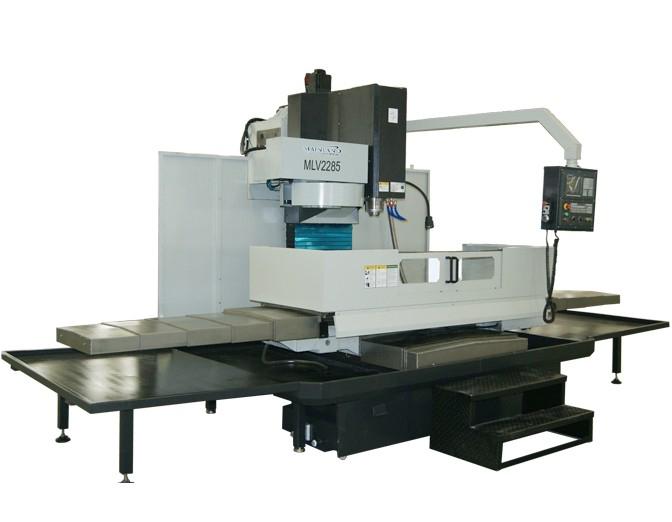

型号 | MLV2285 |
可按用户需求定制,具体价格由配置决定
标准配置
冷却系统 自动润滑系统
气动系统 半防护
照明系统 XY不锈钢防护拉板
固定垫铁
可选配置
斗笠式刀库 圆盘式刀库
全防护 冷热交换器
第四轴转台 主轴中心出水
技术参数 | 单位 | MLV2285 | MLV2285B |
工作台尺寸 | mm | 2200X820 | 2200X820 |
T型槽尺寸(数量X宽X节距) | mm | 5X22X135 | 5X18X160 |
工作台**大载重 | kg | 960 | 1400 |
导轨类型 | 三硬轨 | 三硬轨 | |
X/Y/Z轴行程 | mm | 2000X800X700 | 2000x800x700 |
主轴鼻端至工作台面距离 | mm | 200-900 | 200-920 |
主轴中心至立柱面距离 | mm | 830 | 850 |
主轴锥度 | BT40 | BT50/¢190 | |
主轴转速 | rpm | 100-8000 | 100-8000 |
传动方式 | 同步带 | 同步带 | |
主轴马达 | kw | 11/15 | 15/18.5 |
X/Y/Z轴马达 | N.m | 22/22/22 | 22/22/22 |
主轴冷却 | - | - | |
X/Y/Z轴滚珠丝杆(直径X螺距) | mm | 4008/4008/4008 | 5008/5008/5008 |
X/Y/Z轴快速进给速度 | m/min | 15/15/12 | 15/15/12 |
X/Y/Z轴进给速率 | m/min | 8 | 8 |
刀库形式 | 斗笠/圆盘 | 斗笠/圆盘 | |
刀库容量&刀柄形式 | BT40-16/24 | BT50-16/24 | |
**大刀具长度 | mm | 300 | 300 |
**大刀具重量 | kg | 7.5 | 15 |
换刀时间 | sec | 2.5 | 2.5 |
电源需求规格 | KVA | 25 | 30 |
所需气压 | kgf/c㎡ | 5-7 | 5-7 |
定位精度 | mm | ±0.01 | ±0.01 |
重复定位精度 | mm | ±0.008 | ±0.008 |
机床外形尺寸(长X宽X高) | mm | 5420X2800X2810 | 5420X2800X2810 |
机床重量(净重/毛重) | T | 7.5/8 | 10.2/10.7 |
