类型 | 升降台铣床 |
---|---|
控制形式 | 程序控制 |
布局形式 | 立式 |
产品类型 | 全新 |
是否库存 | 是 |
品牌 | 诚益 |
型号 | X52K/X5032A |

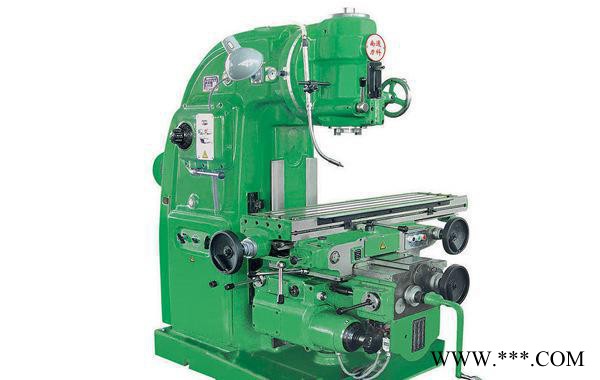

立式铣床X52K(X5032A)是一种立式升降台铣床,它适应于用各种立式铣刀、角度铣刀来铣削平面、斜面、沟槽、齿轮等,装上分度头后能铣切螺旋面,可以铣切直齿齿轮和绞刀等零件。本机床还可以装上圆工作台,用以铣切凸轮和弧形槽。机床工作台三个运动方向均有自动进给及快速移动,并安装有撞块以控制行程。
本机床操纵方便,性能可靠,性价比高。
★ 机床结构刚性好,能承受重负荷切削。
★ 机床主轴电机功率高,变速范围广,充分发挥刀具效能,可进行高速切削。
★ 机床易磨损铸件采用钒钛耐磨铸铁,主要的传动零件采用**合金钢,保证机床的耐用性及稳定性。
★ 机床有完善的润滑系统.
项目名称 Working table | 单位 Unit | 参数 Spectification | |
工作台 working Table | 工作面积(宽×长) working surface(W×L) | mm | 320×1250 |
**大承载重量 Bearing | kg | 500 | |
T型槽数目 No.of T-slots of table | 3 | ||
T型槽宽度 Width of T-slots of table | mm | 18 | |
T型槽间距 Distance between T-slots | mm | 70 | |
行程 Travels | X向(工作台纵向)手动/机动 Longitudinal(manual/auto) | mm | 700/680 |
Y向(滑座横向)手动/机动 Cross (manual/auto) | mm | 255/240 | |
Z向(升降台垂向)手动/机动 Vertical(manual/auto) | mm | 370/350 | |
主轴 Spindle | 锥孔(Taper) | IOS NO.50(7:24) | |
转速范围 | r/min | 30-1500 | |
转速级数 No.of spindle speeds | 级 Step | 18 | |
轴向移动距离 Axial mootion | mm | 85 | |
**大回转角度 Max.swivel angle | dep | ±45 | |
主轴端面至工作台面距离 **小/**大 Distance from spindle nose to table surface min./mix. | mm | 45/415 | |
主轴中心线至床身垂直导轨面距离 Distance from centre line of spindle tovertical guideway surface of column | mm | 350 | |
进给 Feedrates | 切削进给速度 cutting feed rate | mm/min | X:23.5~1180 Y:15~786 Z :8~394 |
快速移动速度 Rapid feed rate | mm/min | X,Y:2300 Z:770 | |
进给级数 No.of feeds | 级 Step | 18 | |
电动机 Motor | 主轴电机功率 Power of spindle motor | kw | 7.5 |
进给电机功率 powerof feed motor | kw | 1.5 | |
其他 Others | 机床外形尺寸(长×宽×高) Overall dimensions(L×W×H) | mm | 2272×1770×2094 |
机床净重 Net weight of the machine | kg | 2900 |
随机附件 | 选购附件(另行计价) |
双头扳手、单头扳手、内六角扳手、电器箱扳手 | 平口钳 |
装铣刀柄套筒、莫氏锥度中间套 | 圆盘工作台 |
拉杆、底脚螺钉、垫圈、螺母 | 铣刀头、铣刀架 |
机油油枪、照明灯泡 | 铣刀盘 |
电刷芯、弹簧 | 立铣刀 |
