| 产品类型 | 全新 |
|---|---|
| 动力类型 | 电动 |
| 回转直径 | 500 |
| 加工长度 | 1000 |
| 加工精度 | 高精度 |
| 控制形式 | 数控 |
| 类型 | 数控车床 |
| 适用范围 | 通用型 |
| 外形尺寸 | 2700x1600x1850 |
| 主电机功率 | 7.5 |
| 安装形式 | 落地式 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 主轴通孔直径 | 82 |
| 主轴转速级数 | 1600 |
| 品牌 | 云南欧格玛 |
机床特点及用途：

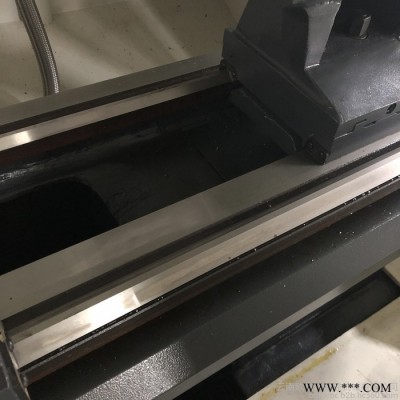

单面进刀10mm，加工效率比同类产品高20%， 操作简单，符合人体工程学的设计要求，维护成本低。 铸件为云南峨山铸件 树脂砂造型 多重实效定型，导轨采用超音频淬火。 滑动导轨幅均贴有进口耐磨塑胶。 采用整体床脚和全封闭防护结构，整机刚性好，加工精度高，防水及防尘性能大大优于同类产品。 变频加换挡技术，实现低速大扭矩 主轴变速为三档变速，可实现档内无极变速 机床广泛应用于车端面、车外圆、切槽、钻铰中心孔、攻丝、车内孔等 适合中型、小型盘类、轴类、细长轴零件的车削、钻等复合式加工
机床主要技术参数

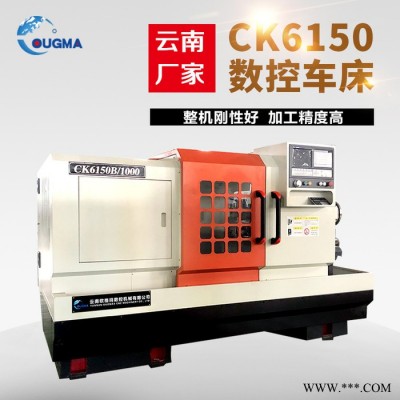

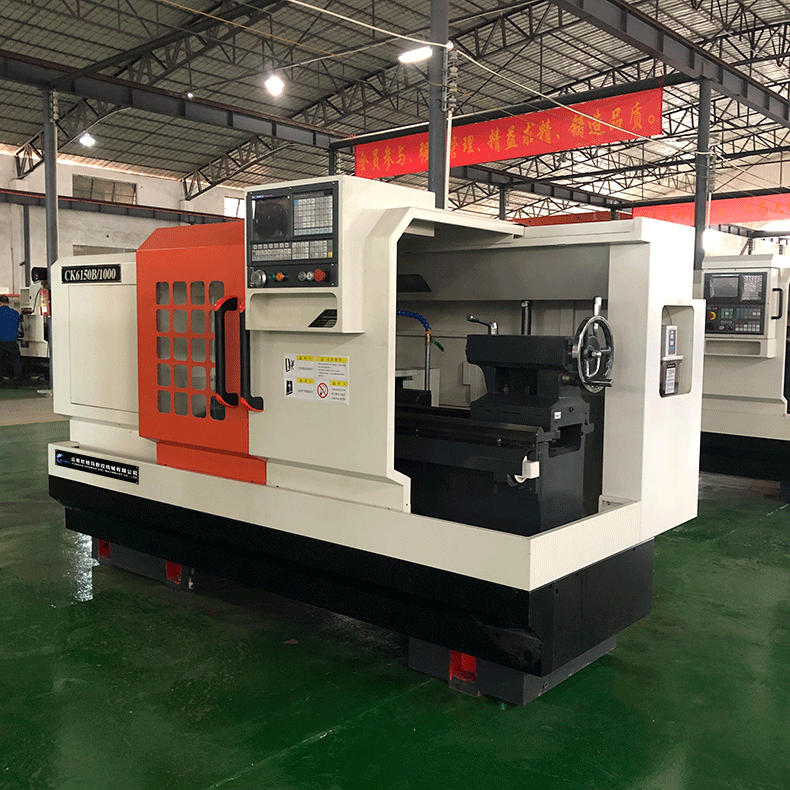

| CK-6150B主要技术参数 | |||
| 项目 | 主要参数 | 单位 | 标配 |
|
工作范围 | 床身上最大回转直径 | mm | Ф500 |
| 通过滑板最大回转直径 | mm | Ф280 | |
| 滑板X 轴（横向）最大行程 | mm | 295 | |
| Z 轴（纵向）最大行程 | mm | 1000/1500/2000 | |
|
床身 | 床身导轨宽度 | mm | 390 |
| 最大两顶针尖距 | mm | 1000/1500/2000 | |
| 床脚 | 型式 |
| 连体床脚（限1米） |
|
主轴 | 主轴头型号 | mm | C-8 |
| 主轴内孔锥度 |
| 公制90mm（1：20） | |
| 主轴孔径 | mm | Ф82（可选Ф77) | |
| 主轴转速(三档变频，档内无极变速） | rpm | 45-180, 180-750, 600-1600 | |
| 主轴电机功率 | KW | 7.5KW | |
| 卡盘（手动三爪卡盘） | mm | Ф250 | |
|
伺服轴 | X 轴丝杆 /Z 轴丝杆（型号） | ） mm | 2505/4010 |
| X 轴/Z 轴伺服电机扭矩 | Nm | 6Nm/10Nm | |
| 快速进给速度 | m/min | 6m/min,8m/min | |
|
工作精度 | 加工精度 | level | IT6-IT7 |
| 重复定位精度 | mm | X 轴≤0.012；Z 轴≤0.017 | |
| 粗糙度 | um | Ra≤3.2μm | |
|

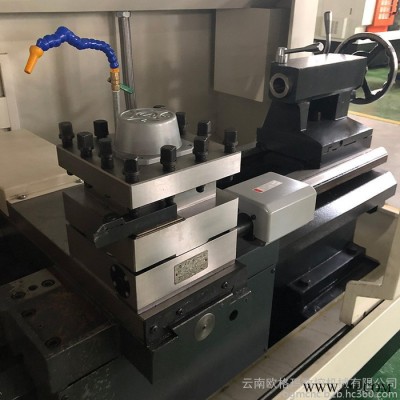

刀架（艺喆） | 形式 | type | 立式四工位电动 |
| 刀具尺寸 | kva | 25×25 | |
| X轴/Y轴重复定位精度 | mm | ≤0.012/≤0.016 | |
|
尾座 | 套筒直径/行程 | mm | Ф75/150 |
| 套筒孔锥度 | MT NO | MT5# | |
| 包装尺寸 | 外形尺寸（长） | mm | 2700 |
| 外形尺寸（宽×高） | mm | 1600X1850 | |
| 重量约 | KG | 2800 |
| 电源形式 |
| ~380V 50Hz |
| 用电容量 | KVA | 15 |
| 精车外圆精度 | 圆度 | D≤800为0.005 D＞800为0.010 |
| 在纵截面内直径的一致性 | 在300车量长度上：D≤800为0.03 D＞800为0.04 | |
| 床身导轨淬火硬度 | HRC52±5 |
|
精度按GB/T1646 2-1996《数控卧式车床 精度》制造和验收。
标准配置
1. 三爪高速K11/250G普通卡盘
2. 主轴手动三档；档内无级变频调速，高精度高刚性主轴
3. 冷却系统
4. 手动排屑系统
5. 工作灯,警示灯
6. 全套广数伺服驱动及伺服电机
7. 广数GSK980TC3伺服数控系统或北京KND1100TI伺服系统全套、变频调速电机7.5KW
8. 全防护结构
选择配置
1. GSK-980TDi数控系统
