产品类型 | 全新 |
---|---|
动力类型 | 联合传动 |
加工精度 | 高精度 |
控制形式 | 数控 |
类型 | 普通车床 |
适用范围 | 通用型 |
外形尺寸 | 434343 |
主电机功率 | 3443 |
最大回转直径 | 344343 |
安装形式 | 落地式 |
是否库存 | 是 |
适用行业 | 通用 |
布局形式 | 卧式 |
主轴通孔直径 | 4343 |
最大加工长度 | 3000 |
最大加工直径 | 433434 |
主轴转速级数 | 7 |
品牌 | 欧达 |

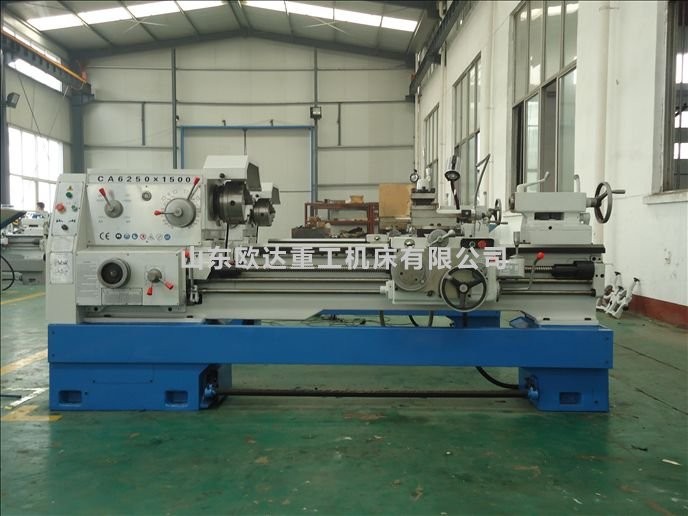

机床厂家供应精密ca6150卧式车床,精密加长车床ca6150现货销售价格当液压泵安装在油箱外部时,液压泵在起动前必须在油口U排气。当开式夜压系统泵如A7V斜轴泵必须安装在油箱顶部时,应特别谨慎。一是传动轴必须装两道轴封,以防空气侵人,为此在订货时应特别注明。二是要注意这种安装方式要求吸油口位于上方,吸油管路应尽可能短。吸油管路最大长度推荐。此外,竹端应至少低于最大液面200 mm。对于手动变量控制(MA )的斜轴式轴向柱塞泵,手轮轴必须位于水平方向。
重型参数:
|
| CA6140A | CA6240A | CA6150A | CA6250A |
床身回转直径 | mm | 400 | 400 | 500 | 500 |
刀架上回转直径 | mm | 210 | 210 | 300 | 300 |
马鞍内回转直径×有效长度 | mm | - | 630×210 | - | 720×210 |
最大工件长度/最大车削长度 | mm | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 |
主轴中心至床身平面导轨距离 | mm | 205 | 205 | 250 | 250 |
主轴孔径/主轴孔前端锥度 | mm机床厂家供应精密ca6150卧式车床,精密加长车床ca6150现货销售价格 | φ52 | φ52 | φ52 | φ52 |
主轴转速级数 正转/反转 |
| 24/12 | 24/12 | 24/12 | 24/12 |
主轴转速范围 |
|
|
|
|
|
正转 | r/min | 50Hz:11-1600 | 50Hz:11-1600 | 50Hz:11-1600 | 50Hz:11-1600 |
反转 | r/min | 50Hz:14-1580 | 50Hz:14-1580 | 50Hz:14-1580 | 50Hz:14-1580 |
纵向进给量范围(64种) |
|
|
|
|
|
标准进给 | mm/r | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 |
小进给 | mm/r | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 |
加大进给 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 |
横向进给量范围(64种) |
|
|
|
|
|
标准进给 | mm/r | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 |
小进给 | mm/r | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 |
加大进给 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 |
刀架纵/横向的快移速度 | m/min | 纵向4 | 纵向4 | 纵向4 | 纵向4 |
加工螺纹范围 |
|
|
|
|
|
公制螺纹44种 | mm | 1-192 | 1-192 | 1-192 | 1-192 |
模数螺纹39种 | mm | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 |
英制螺纹21种 | 牙/寸 | 2-24 | 2-24 | 2-24 | 2-24 |
径节螺纹37种 |
| 1-96 | 1-96 | 1-96 | 1-96 |
上/下刀架最大行程 | mm | 140/320 | 140/320 | 140/320 | 140/420 |
刀架转盘回转角度 | ° | ±90 | ±90 | ±90 | ±90 |
主轴中心线至刀具支承面距离 | mm | 26 | 26 | 26 | 26 |
刀杆截面尺寸 | mm | 25×25 | 25×25 | 25×25 | 25×25 |
尾座主轴直径×行程及主轴孔锥度 | mm | 75×150 | 75×150 | 75×150 | 75×150 |
丝杠螺距 | mm | 12 | 12 | 12 | 12 |
主电机功率 | kW | 7.5 | 7.5 | 7.5 | 7.5 |
卧式车床净重(约) |
|
|
|
|
|
750mm | kg | 1990 | 1990 | 2060 | 2060 |
1000mm | kg | 2070 | 2070 | 2140 | 2140 |
1500mm | kg | 2220 | 2220 | 2290 | 2290 |
2000mm | kg | 2570 | 2570 | 2640 | 2640 |
车床轮廓尺寸(长×宽×高) |
|
|
|
|
|
750mm | mm | 2418×1000 | 2418×1000 | 2418×1037 | 2418×1037 |
1000mm | mm | 2668×1000 | 2668×1000 | 2668×1037 | 2668×1037 |
1500mm | mm | 3168×1000 | 3168×1000 | 3168×1037 | 3168×1037 |
2000mm | mm | 3668×1000 | 3668×1000 | 3668×1037 | 3668×1037 |
轻型参数:
|
| CA61(2)36B | CA61(2)40B | CA61(2)50B |
床身回转直径 | mm | 360 | 400 | 500 |
刀架上回转直径 | mm | 190 | 230 | 3330 |
马鞍内回转直径×有效长度 | mm | 520 | 560 | 660 |
最大工件长度/最大车削长度 | mm | 750/1000/1500/ | 750/1000/1500/ | 750/1000/1500/ |
主轴中心至床身平面导轨距离 | mm | 205 | 205 | 250 |
机床厂家供应精密ca6150卧式车床,精密加长车床ca6150现货销售价格主轴孔径/主轴孔前端锥度 | mm | φ52 | φ52 | φ52 |
主轴转速级数 |
| 12 | 12 | 12 |
主轴转速范围 |
| 12-1400 | 12-1400 | 12-1400 |
公制螺纹 | mm | 0.25-7 | 0.25-7 | 0.25-7 |
模数螺纹39种 | mm | 0.25-3.5 | 0.25-3.5 | 0.25-3.5 |
英制螺纹21种 | 牙/寸 | 5-144 | 5-144 | 5-144 |
小刀架行程 | mm | 95 | 95 | 95 |
刀杆截面尺寸 | mm | 20×20 | 20×20 | 20×20 |
尾座主轴直径×行程及主轴孔锥度 | mm | 65×140 | 65×140 | 65×140 |
主电机功率 | kW | 4/5.5 | 4/5.5 | 4/5.5 |
车床轮廓尺寸(长×宽×高) |
|
|
|
|
750mm | mm | 2418×1000 | 2418×1000 | 2418×1037 |
1000mm | mm | 2668×1000 | 2668×1000 | 2668×1037 |
1500mm | mm | 3168×1000 | 3168×1000 | 3168×1037 |
2000mm | mm | 3668×1000 | 3668×1000 | 3668×1037 |
机床厂家供应精密ca6150卧式车床,精密加长车床ca6150现货销售价格车床床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构,整体刚度比单壁门形筋结构提高三分之一。操纵集中,溜板设有快移机构,用单手柄形象化操纵;主轴正反转转换及刹车采用液压控制。车床结构刚度与传动刚度均较高,精度稳定,并能进行强力切削。床身道轨下滑面采用TSF耐磨镶层结构,运动轻便灵活,寿命长;润滑系统为箱外循环,提高了加工精度。来源:www.tztianya.cn 。
