| 三轴行程 | 800*500*500 |
|---|---|
| T型槽尺寸 | 25*4 |
| 定位精度 | 0.01 |
| 刀具数量 | 5 |
| 加工精度 | 精密 |
| 控制方式 | 数控 |
| 售后服务 | 三年售后 |
| 新旧程度 | 全新 |
| 用途 | 数控特种加工 |
| 运动方式 | 机械传动 |
| 重量 | 4000（kg） |
| 主电机功率 | 7.5（kw） |
| 安装形式 | 落地式 |
| 主轴转速范围 | 6000（rpm） |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 分类 | 数控钻床 |
| 作用对象材质 | 金属 |
| 品牌 | 驰诺 |

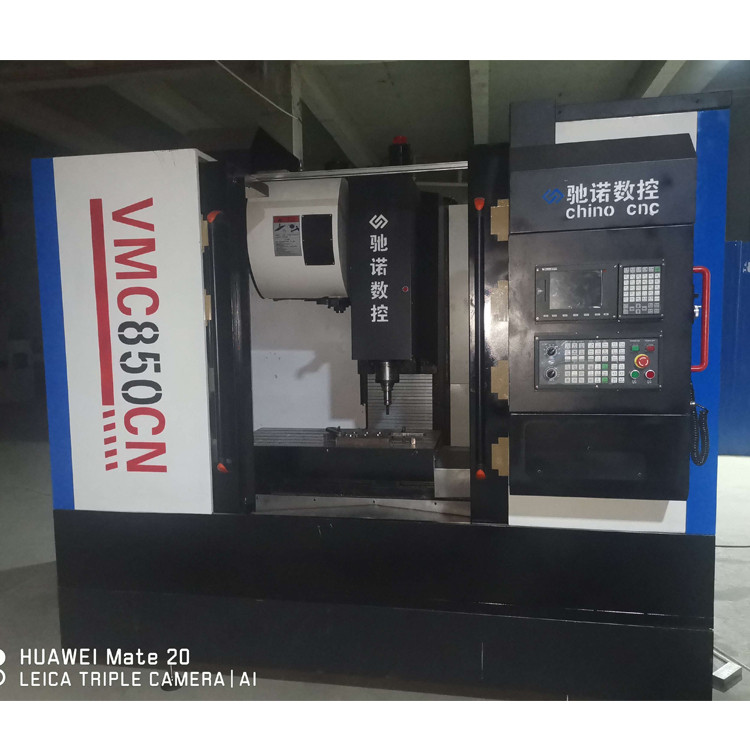

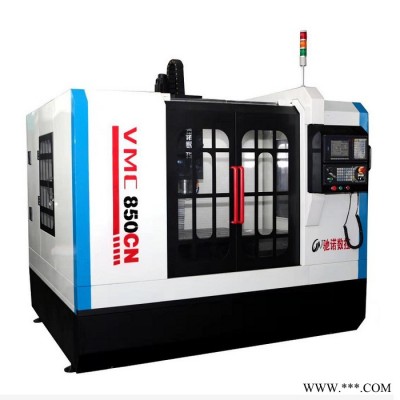

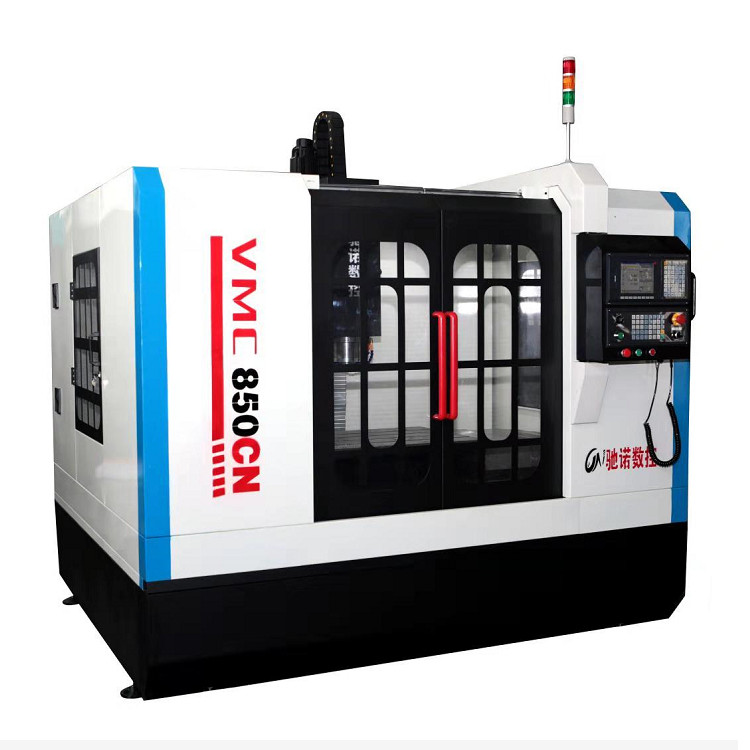

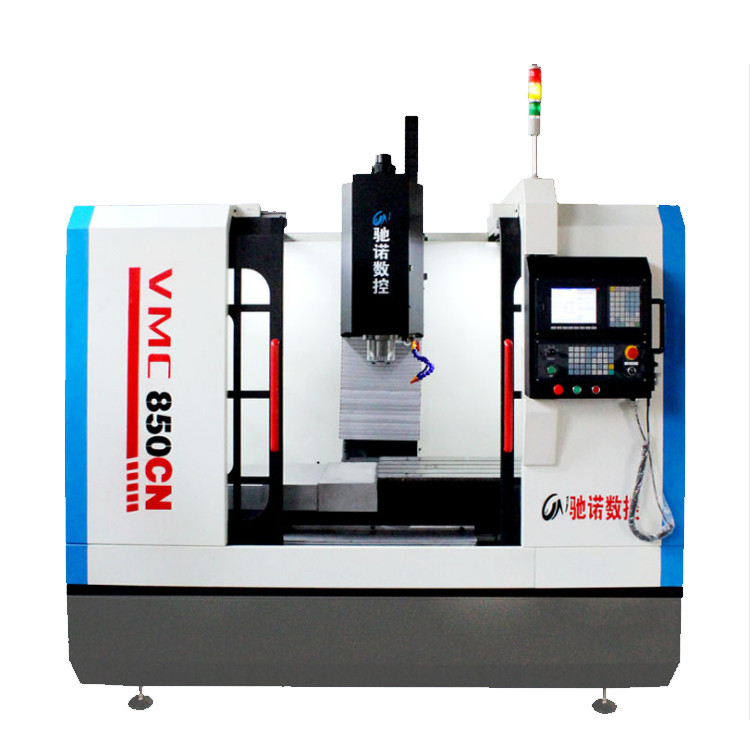

| 型号 | CN-850 |
| 加工定制 | 是 |
| 名称 | 单位 | CN550 | CN650 | CN650B | CN750 | CN750 | ||
|
工作台 | 工作台尺寸 | mm | 500X500 | 600X500 | 600X500 | 700X500 | 800X500 | |
| 工作台T型槽 | 个 | 4 | 4 | 4 | 4 | 4 | ||
| 工作台载荷 | Kg | 350 | 400 | 400 | 400 | 600 | ||
|
行程 | 三轴行程 | mm | 500/500/450 | 600/500/450 | 600/500/500 | 700/500/500 | 800/500/600 | |
| 主轴端面至工作台 | mm | 70-520 | 70-520 | 80-580 | 80-580 | 80-680 | ||
| 快移速度 |
三轴快移速度X/Y/Z |
m/min |
15/15/10 |
15/15/10 |
15/15/10 |
15/15/10 |
15/15/10 | |
| 主轴单元 | 主电机功率 | Kw | 3.7 | 5.5 | 5.5 | 5.5 | 7.5 | |
| 主轴转速 | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | ||
| 主轴型号 |
| BT30 | BT30 | BT40 | BT40 | BT40 | ||
| 自动换刀 | 刀库形式 |
| 直排式 | 直排式 | 斗笠式 | 斗笠式 | 斗笠式 | |
| 刀库容量 | 把 | 5 | 5 | 12 | 12 | 12 | ||
| 换刀时间 | 秒 | 5 | 5 | 4 | 4 | 4 | ||
| 机床精度 | 三轴精度 （X/Y/Z） | mm |
±0.01 |
±0.01 |
±0.01 |
±0.01 |
±0.01 | |
| 加工精度 （X/Y/Z） | mm |
±0.015/300mm |
±0.015/300mm |
±0.015/300mm |
±0.015/300mm |
±0.015/300mm | ||
| 机床性能 | 钻 攻 铣 雕 镗 | |||||||
| 润滑
| 冷却 | 间歇式自动供油油泵（系统调控），自动冷却/吹气系统 | ||||||
| 气源动力 | Mpa | 0.6 | ||||||
| 数控系统与伺服 |
| 标配驰诺1000M四轴系统/广州科源（选配华中/北京凯恩帝/新代）XY轴伺服电机,Z轴伺服抱闸电机 配套系统 | ||||||
| 机床重量 | Kg | 2200 | 2400 | 2400 | 2500 | 3500 | ||
| 外形尺寸 | m | 1.9X1.65X1.9 (半防护水槽式） | 1.9X2.1X2.1 （半封闭式） | 1.9X2.1X2.1 （全封闭式） | 1.9X2.3X2.1 （全封闭式） | 2.1X2.5X2.2 （全封闭式） | ||
选择配置
旋转轴A轴（200卡盘） 高速主轴 双螺旋式排屑机
机械臂式刀库 全封闭.半封闭式钣金
山东驰诺数控设备有限公司是加工中心、数控钻床、全自动钻铣机、数控龙门钻床、龙门加工中心等产品专业生产加工的公司，拥有完整、科学的质量管理体系。山东驰诺数控设备有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈
