| 动力类型 | 电动 |
|---|---|
| 加工精度 | 精密 |
| 类别 | 立式 |
| 主电机功率 | 5.5 |
| 执行质量标准 | 国标 |
| 品牌 | 沪控 |

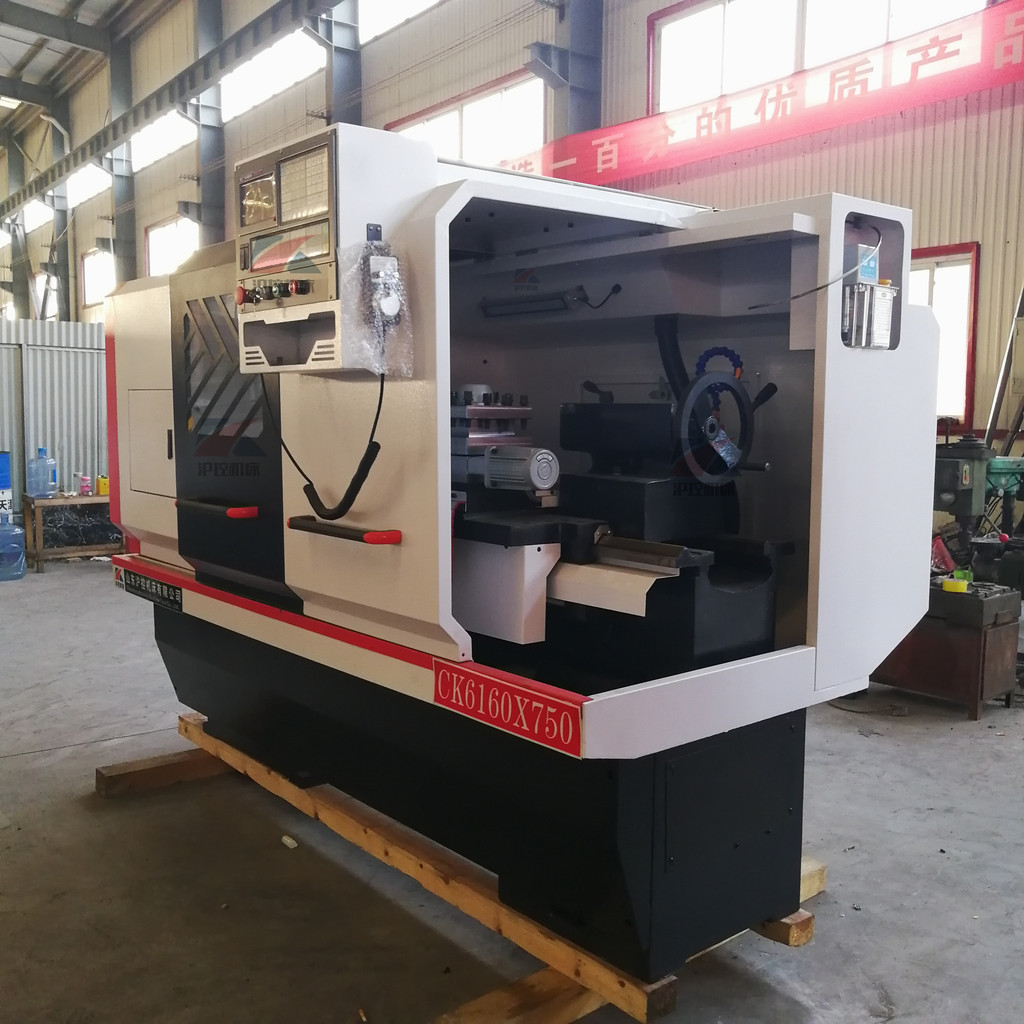

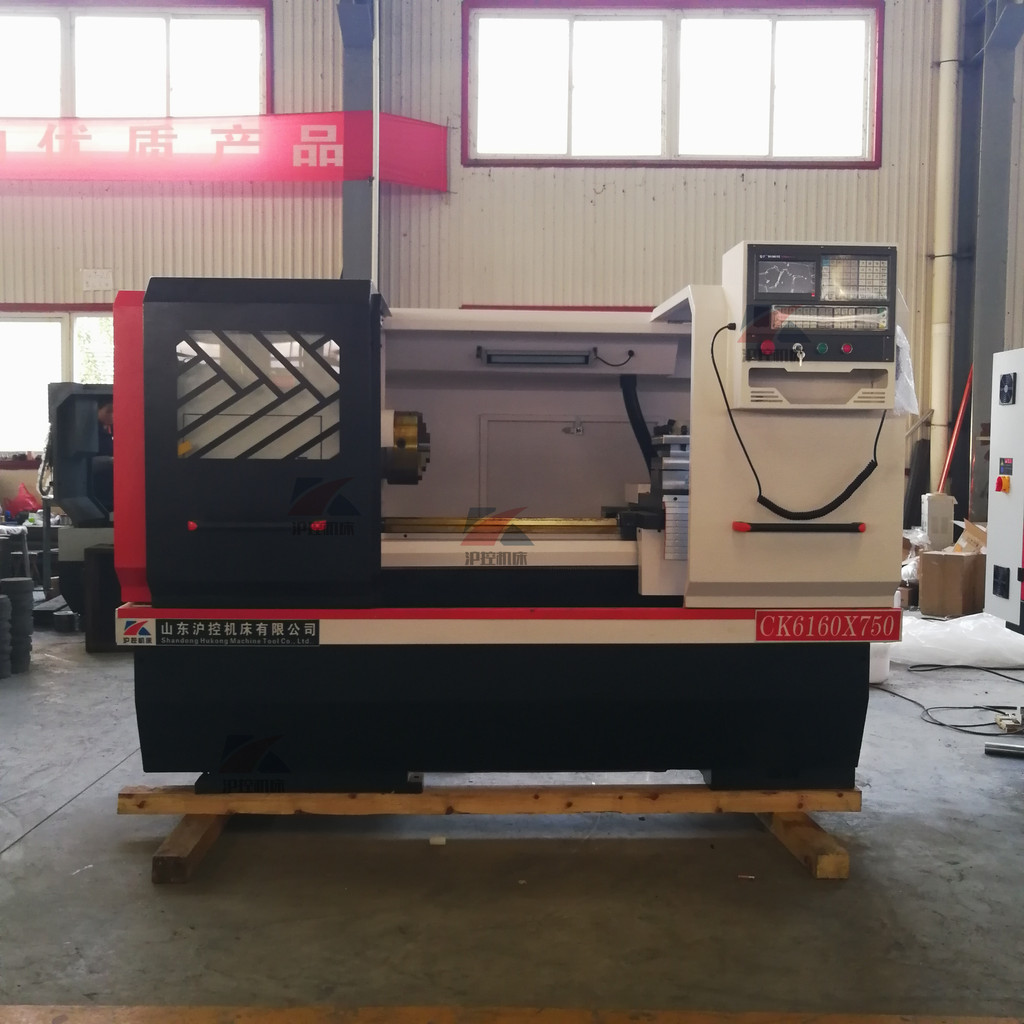

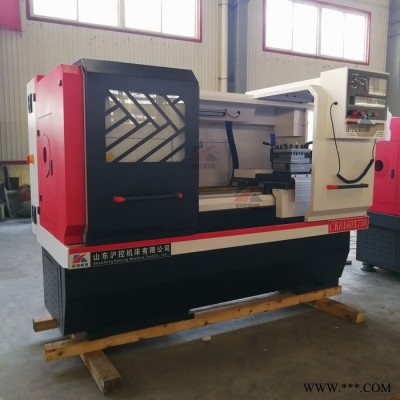

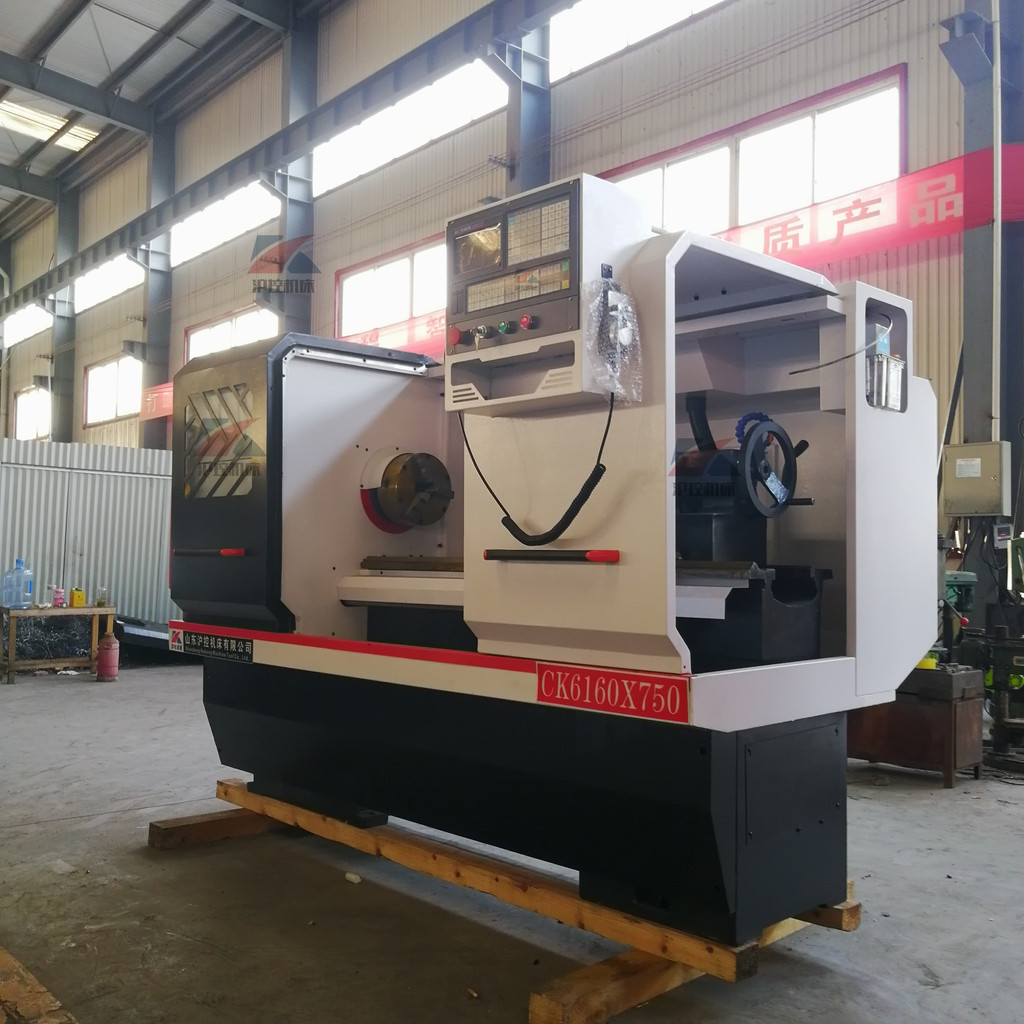

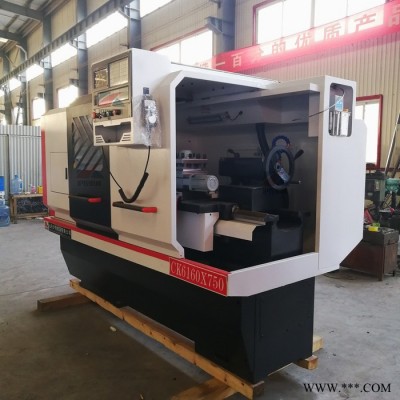

| 型号 | CK6160 |
| 加工定制 | 是 |
| 主要技术参数 | SPECIFICATIONS | Units | CAK6160V |
| 床身上最大回转直径 | Swing over bed | mm | 600 |
| 横滑板上最大回转直径 | Swing over cross slide | mm | 395 |
| 最大工件长度 | Distance between centers | mm | 1000/1500/2000 |
| 主轴孔径范围 | Spindle bore | mm | 82 (Optional 130) |
| 主轴孔径锥度 | Spindle bore taper | - | Metric φ90/1:20 |
| 主轴鼻端型号 | Spindle nose type | - | A2-8(A2-11) |
| 主轴转速级数 | Spindle speed steps | - | 无级变速Stepless |
| 主轴转速范围 | Spindle speed range | rpm | 1800 (Optional 800) |
| 刀架类型 | Turret/tool post | - | 4工位电动刀架 Eletric 4 position |
| 刀具尺寸 | Tool size | mm | 25 x 25 |
| X轴行程 | X axis travel | mm | 300 |
| Z轴行程 | Z axis travel | mm | 1000/1500/2000 |
| X轴快速进给速度 | X axis rapid traverse | mm/min | 6000 |
| Z轴快速进给速度 | Z axis rapid traverse | mm/min | 10000 |
| 尾座套筒直径 | Tailstock quill diameter | mm | 75 |
| 尾座套筒锥度 | Tailstock quill taper | - | MT5 |
| 尾座套筒行程 | Tailstock quill travel | mm | 200 |
| 主轴电机 | Main spindle motor | kw | 7.5/11 |
| 冷却泵电机 | Coolant pump motor | kw | 0.125 |
| 机床重量 Machine weight | Weight for 1000 | kg | 3200 |
| Weight for 1500 | kg | 3500 | |
| Weight for 2000 | kg | 4000 | |
| 外形尺寸 Overall dimension | Dimension for 1000 | mm | 2950x1800x1900 |
| Dimension for 1500 | mm | 3650x1800x1900 | |
| Dimension for 2000 | mm | 4250x1800x1900 |
| 标 准 配 置 | 序 号 | 名称 | 数量 | 标准配置 |
| 1 | 数控系统 | 1/台 | 广数980TB3/伺服 | |
| 2 | 卡盘 | 1/台 | 建华Ф250手动卡盘 | |
| 3 | 尾座 | 1/台 | 手动尾座 | |
| 4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 5 | Z向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 6 | 电动刀架 | 1/台 | 国产(文昌) | |
| 7 | X、Z向丝杠轴承 | 各1套/台 | 国产(新轴) | |
| 8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
| 9 | 主 轴 轴 承 | 1套/台 | 国产 | |
| 10 | 机身铸造 | 1/台 | 采用树脂砂铸造 | |
| 11 | 主轴总成 | 1套/台 | 装配式主轴 | |
| 12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 | |
| 13 | 润 滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 | |
| 14 | 附 件 | / | 标准 |
