产地 | 山东 |
---|---|
动力类型 | 电动 |
加工精度 | 精密 |
类别 | 卧式 |
主电机功率 | 15 |
执行质量标准 | 国标 |
品牌 | 沪控车床 |

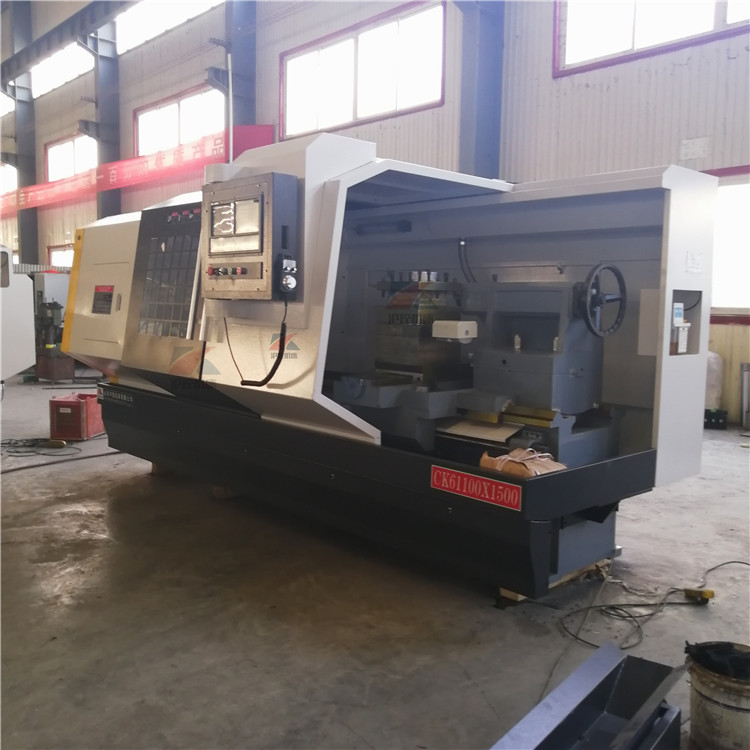

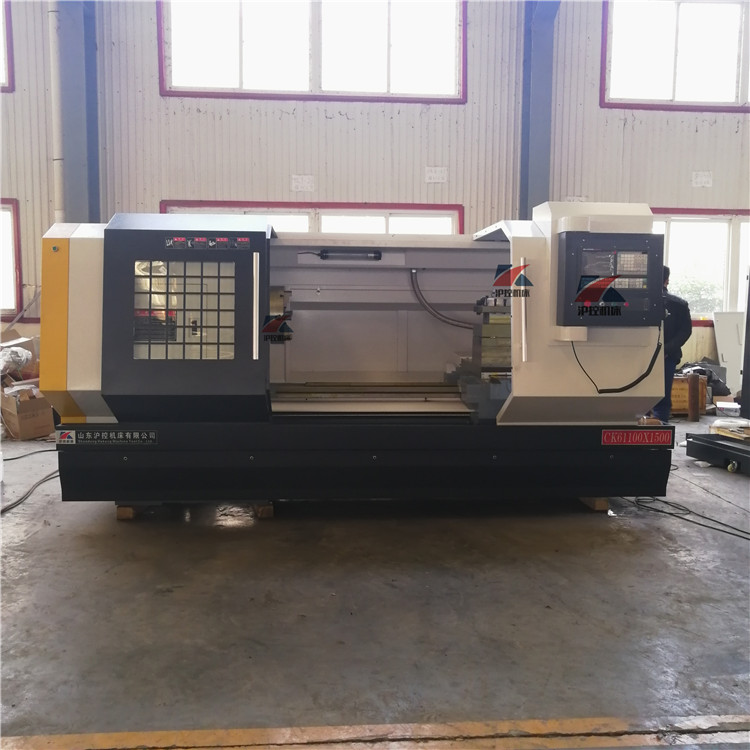

型号 | CK61100 |
加工定制 | 是 |
质量认证 | 国际CB认证 |
型号 | 单位 | CK61100 | |
技术规格 | 床身最大回转直径 | Mm | 1000 |
滑板上最大回转直径 | Mm | 660 | |
最大加工长度 | Mm | 1500/3000/6000 | |
床身宽度 | Mm | 660 | |
主轴 | 主轴传动形式 | | 三档机械变速,变频无极调速 |
主轴转速级数 | | 无级 | |
主轴转速范围 | r/min | 18-600 | |
主轴端部结构 | | C11 | |
主轴孔前端锥度 | | 公制140 1:20 | |
主轴孔直径 | Mm | 130 | |
主电机型号 | | YVP180M-6-15KW | |
进给系统 | 刀架最大行程 | Mm | X:530 Z:1200 1650 3100 |
滚珠丝杠直径*螺距 | Mm | X:3205 Z:6310 | |
快速移动进给 | Mm/min | X:4000 Z:5000 | |
定位精度 | Mm | X:0.025 Z:0.03 | |
重复定位精度 | Mm | X:0.001Z:0.015 | |
工件加工精度 | | IT6-IT7 | |
工件表面粗糙度 | | Ral.6 | |
尾座装置 | 尾座套筒直径 | Mm | 100 |
尾座套筒行程 | Mm | 250 | |
尾座套筒锥孔锥度 | | 莫氏6# | |
刀架装置 | 标准配置 | | 电动立式四工位刀架 |
特殊选择配置 | | 卧式六工位电动刀架 | |
重复定位精度 | Mm | 0.01 | |
刀杆截面 | Mm | 35*35 | |
控制系统 | 标准配置 | | GSK980TDC |
选择配置 | | KND,FANUC,西门子 | |
伺服驱动电机 | | X:X130SJT-M150B Z: X175SJT-M220B | |
外形尺寸 | 机床外观尺寸(长*宽*高) | Mm | 4750(5500) 1920*1800 |
重量 | 机床净重 | kg | 6000/8500/13500 |
