| 产地 | 山东 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 7KW |
| 执行质量标准 | 国标 |
| 品牌 | 恒卓 |

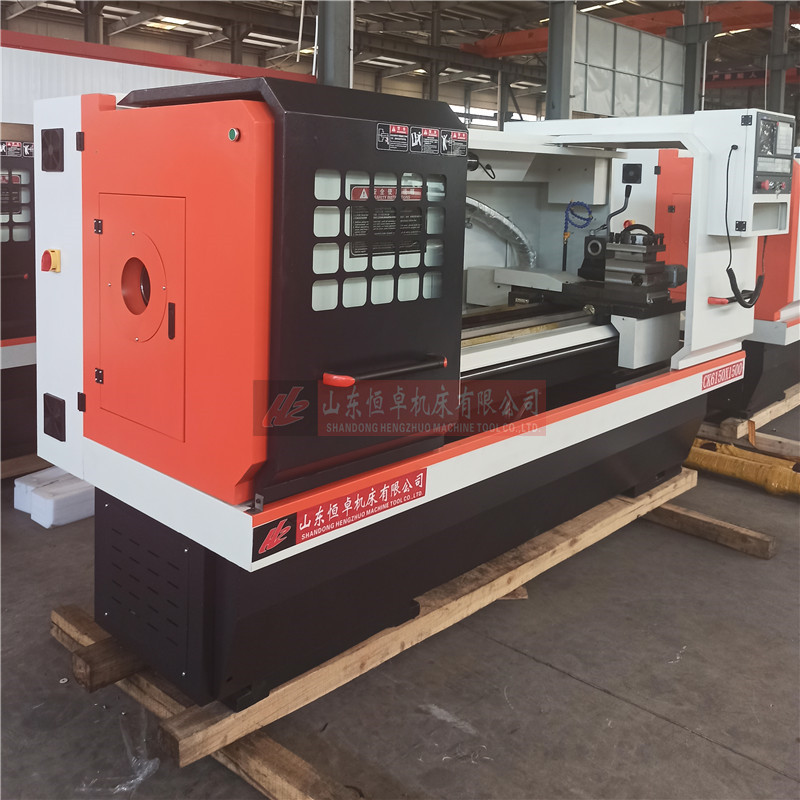

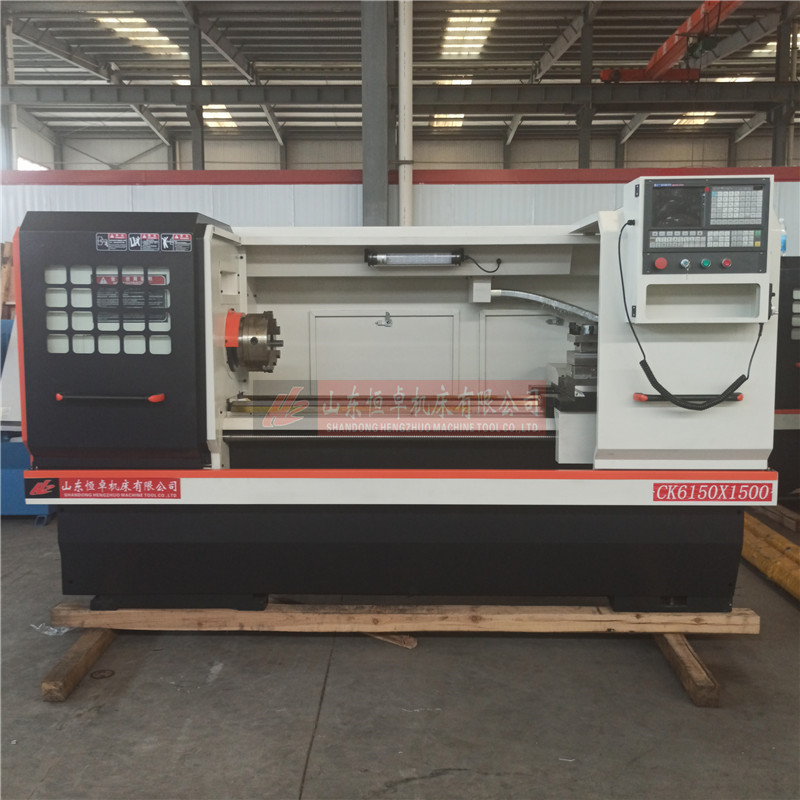

| 型号 | CK6150X1500 |
| 加工定制 | 是 |
| 质量认证 | ISO9001-2000 |
企业严格执行ISO9001质量认证标准
保修期内，免费维修，属于产品本身质量问题引发的零配件的更换，我公司免费提供快速更换！Z新价格参数联系：18963279982（微信同号）
1、机床精度高，主轴采用哈尔滨轴承BEARING高精密度双滚珠轴承支承，噪音低，精度高，稳定性好。
2、可车削各种回转表面，如圆柱面、圆锥面、特形面等，并能进行切槽、车螺纹、镗、铰加工，效率高，适用性强。
3、床身导轨经超音频淬火后精磨，硬度高，刚性好。
4、滚珠丝杆采用整体内循环丝杆，配对角接触球轴承支承并预紧。导轨、丝杆等采用集中自动润滑，具有运动灵活、减少热变形、精度稳定的特点。
5、电动四工位刀架采用精密齿盘定位，重复定位精度高。
6、尾架具有快速凸轮夹紧装置，工作效率高。尾座套筒内有防止钻头旋转的装置，避免了因误操作引起的钻头旋转而损伤尾座套筒内孔锥度，有效的保护了尾座部件。

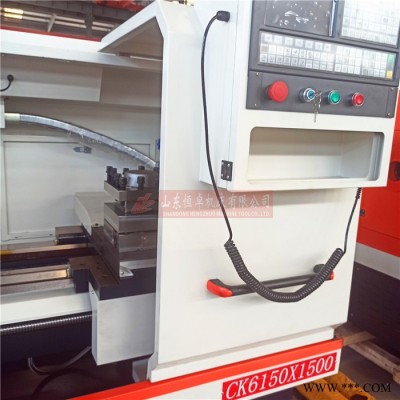

7、数控系统采用GSK928TE，凯恩帝KNDITB-II，仁和100T，华中世纪星18A等国内产品，可选用混合式步进电机驱动或交流伺服电机驱动，也可根据用户要求选配其它系统，如：GT-88TA，KND1000T，GSK980TD等。
8、易于操作，特别适用于复杂零件或对精度较高的大批量零件的加工.也是数控教学的S选。
| 技术参数 | Specifications | Units | CK6150 |
| 床身上最大回转直径 | Max.Swing over bed | mm | Ф500 |
| 拖板上最大回转直径 | Max.Swing over cross slide | mm | Ф280 |
| 最大加工长度 | Max.Processing length | mm | 750/1000/1500 |
| X/Z最大行程 | X/Z axis travel | mm | X:300 Z:750/1000/1500 |
| 主轴传动形式 | Spindle transmission type |
| 三档变速，档内无级变频调速 |
| 主轴转速 | Spindle speed | rpm | 20-130/100-600/200-1600 |
| 主轴端部形式 | Spindle nose |
| 750/A2-8 1000/C6 |
| 主轴通孔直径 | Spindle bore | mm | 独立主轴52/齿轮82 |
| 主轴锥度 | Spindle taper |
| MT6 |
| 主轴电机功率 | Spindle motor | kW | 7.5/11 |
| 卡盘尺寸 | Chuck size | mm | 250 |
| 滚珠丝杠规格 | Ball screw dia.and pitch | mm | Ф25*6/Ф40*8 |
| X/Z进给电机扭矩 | X/Z axis feed motor torque | N.m | X:5 Z:7.7 |
| X/Z快移速度 | X/Z axis rapid traverse | m/min | X:6 Z:8 |
| X/Z重复定位精度 | X/Z axis repeatability | mm | 0.01/0.015 |
| 工件加工精度 | Processing accuracy |
| IT6-IT7 |
| 工件表面粗糙度 | Workpiece surface roughness |
| Ra1.6 |
| 尾座套筒直径 | Tailstock quill dia. | mm | 75 |
| 尾座套筒行程 | Tailstock quill traverse | mm | 140 |
| 尾座套筒锥度 | Tailstock quill taper | # | MT5 |
| 刀架形式 | Tool post type |
| 电动四工位Electric 4 station |
| 刀具外形尺寸 | Cutting tool shape size | mm | 25*25 |
| 导轨形式 | Guide form |
| 单山+平轨 Single mountain+Flat rail |
| 总电源容量 | Total power capacity | kVA | 12 |
| 外形持尺寸 | Machine dimension(L*W*H) | mm | 2150/2500/3000*1500*1650 |
| 机床重量 | N.W. | kg | 1800/2000/2500 |
主要配置清单
| 标 准 配 置 | 序号 | 名称 | 数量 | 标准配置 |
| 1 | 数控系统 | 1/台 | 广州数控980TB3 | |

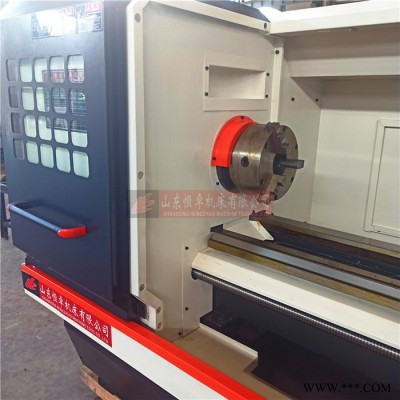

| 2 | 卡盘 | 1/台 | Ф250手动三爪卡盘 | |
| 3 | 尾座 | 1/台 | 手动尾座 | |
| 4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 5 | Z向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 6 | 电动刀架 | 1/台 | 国产外购 | |
| 7 | X、Z向丝杠轴承 | 各1套/台 | 国产 | |
| 8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
| 9 | 主轴轴承 | 1套/台 | 国产P5级 | |
| 10 | 机身铸造 | 1/台 | 采用树脂砂铸造 | |
| 11 | 主轴总成 | 1套/台 | 装配式主轴 | |
| 12 | 油漆 | 1套/台 | 颜色可根据客户要求进行配置，未要求的按我司标准颜色配置 | |
| 13 | 润滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 | |
| 14 | 附件 |
|
|
产品选配配置
| 序号 | 配置名称 |
| 1 | 数控系统广数GSK、凯恩帝KND、三菱Mitsubishi、西门子Siemens、发那科FANUC系统 |
| 2 | 液压卡盘 |
| 3 | 液压尾座 |
| 4 | 八工位电动刀架 |
| 5 | 自动门 |
