控制形式 | 仿形 |
---|---|
类型 | 升降台铣床 |
产品类型 | 全新 |
主电机功率 | 4kw |
主轴转速范围 | (12级)60-1700rpm |
工作台尺寸 | 1370×360/1500×360mm |
控制方式 | 人工 |
类别 | 升降台铣床 |
适用范围 | 通用 |
新旧程度 | 全新 |
是否库存 | 是 |
作用对象 | 五金 |
适用行业 | 通用 |
布局形式 | 立式 |
作用对象材质 | 金属 |
品牌 | 精锐机床 |
型号 | X5036 |
主轴锥孔锥度 | (12级)60-1700 |
T型槽数目 | 3.0 |

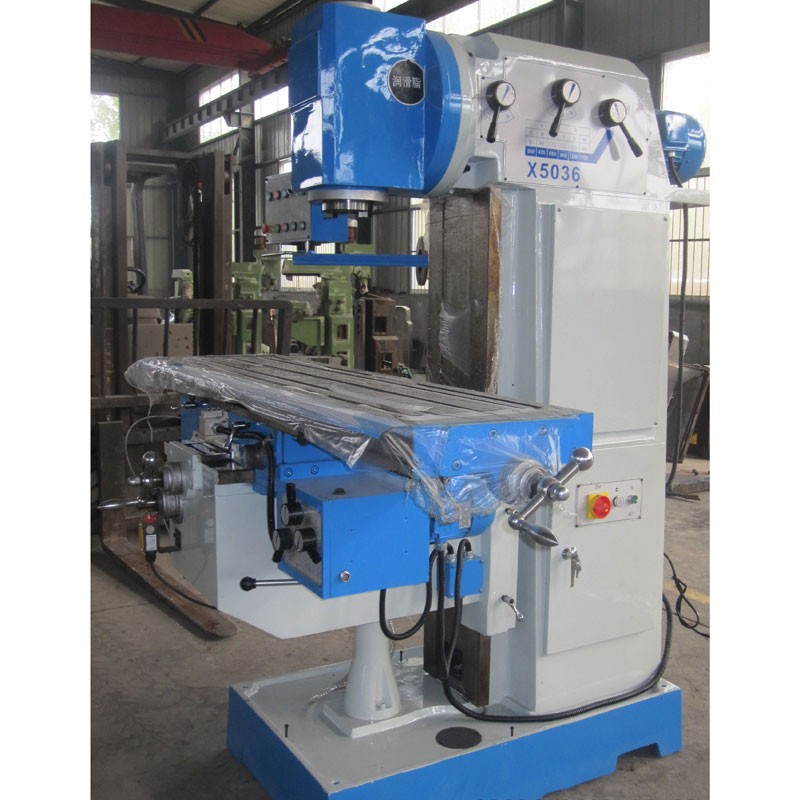

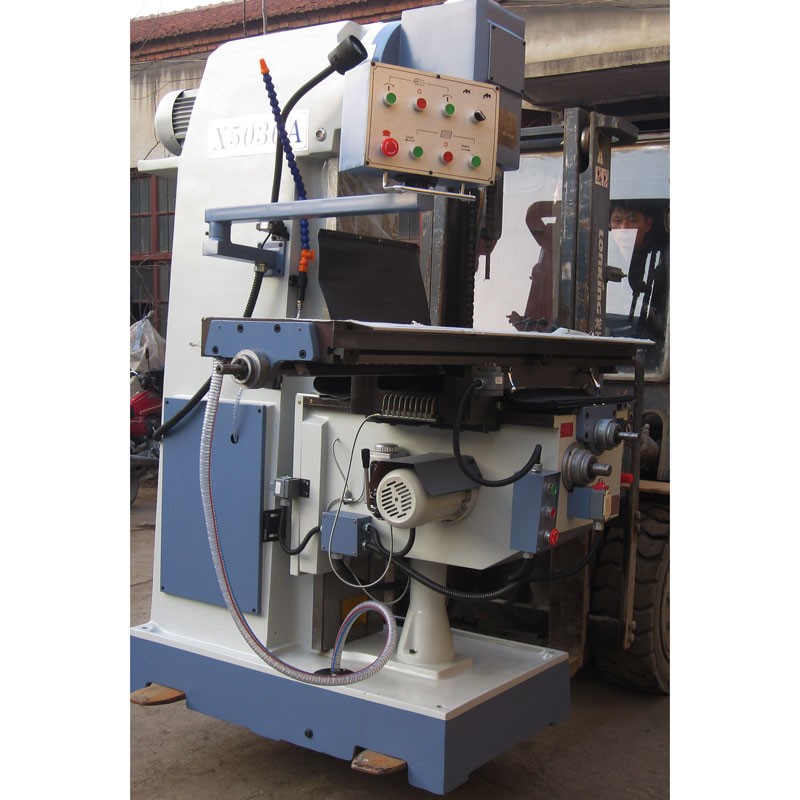

X5036立式升降台铣床结构//www.sdjrjc.com
??1www。sdjrjc。com、本机床有机身、主传动、进给箱、升降台、工作台、冷却、润滑及电气部分组成。机身由底座、床身组成,床身固定在底座上,主传动设置在主变速箱和立铣头,主变速箱安装在床身内部,通过T型螺栓联接立铣头,通过主变速箱右侧三个变速手柄调节主轴速度;
??2www。sdjrjc。com、进给箱配挂在中滑座右侧,通过输出轴齿轮和华滑动齿轮将力分别传给纵、横向丝杠;升降台与床身由矩形导轨联接,沿床身导轨垂直升降,升降台与滑座由矩形导轨联接,工作台与滑座由燕尾导轨联接,通过丝杠、丝母带动工作台纵横向移动;
??3www。sdjrjc。com、冷却液存放在底座内腔中;主传动进给箱采用油泵润滑,其余移动部位采用手拉油泵定点润滑;
??4www。sdjrjc。com、电气箱装在床身内,电气操作箱由悬臂支架支撑在机床右前方,操作方便。
www。sdjrjc。com升降台铣床X5036具有以下特点:
??1www。sdjrjc。com、本机床分A、B两种型号,B型机床主轴套筒可手动微进给,并设有限位开关,铣头可顺、逆时针回转45°;
??2www。sdjrjc。com、采用矩型导轨钢性好、稳定性强;工作台及导轨面高频淬火;
??3www。sdjrjc。com、工作台可纵、横向手动进给和垂直升降,同时纵、横向又可实现机动快进、机动进给和垂向机动升降;且工作台纵向行程**大可达1280mm;
??4www。sdjrjc。com、主传动和进给传动均采用齿轮变速结构,主传动通过齿轮变速和一对弧齿轮传递,使主轴得到58-1800转/分12级不同转速,调速范围广。主轴轴承采用锥滚子主轴,承载能力强;且主轴采用能耗制动,具有制动转矩大,停止迅速、制动可靠等特点。
//www.sdjrjc.com
主要技术参数 | X5036A | X5036B |
主轴内孔锥度(mm) | 7:24 ISO50 | 7:24 ISO50 |
主轴端面至工作台距离(mm) | 60-540 | 60-540 |
主轴孔中心至立柱平面距离(mm) | 325 | 325 |
主轴转速范围(r.p.m) | (12级)60-1700 | (12级)60-1700 |
工作台尺寸(mm) | 1370×360 (1500×360) | 1370×360 (1500×360) |
工作台行程(mm) | 700×320 (830×320) | 700×320 (830×320) |
工作台纵横向机动升降速度(r.p.m) | (8级)22-370(快进540) | (8级)22-370(快进540) |
电动机功率(Kw) | 4/0.75/1.1/0.09 | 4/0.75/1.1/0.09 |
外型尺寸(mm) | 1700×1680×1880 | 1700×1680×1880 |
净重/毛重(Kg) | 2200/2300 | 2200/2300 |
