| 安装方式 | 落地 |
|---|---|
| 刀具数量 | 24.0 |
| 定位精度 | ±0.004 |
| 动力类型 | 电动 |
| 类型 | 加工中心 |
| 售后服务 | 质保三年 |
| 主电机功率 | 11 |
| 主轴转速范围 | 8000 |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 品牌 | 山数数控 |

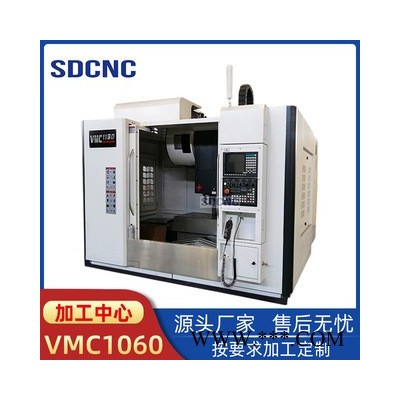

| 型号 | VMC1060 |
| 加工定制 | 是 |
一、产品简介与用途

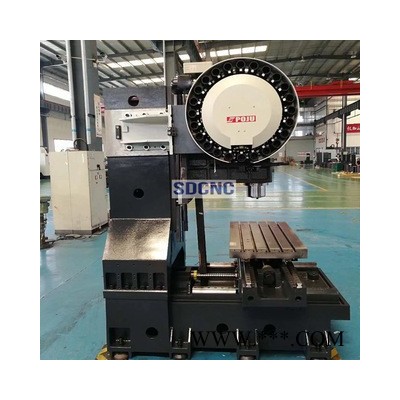

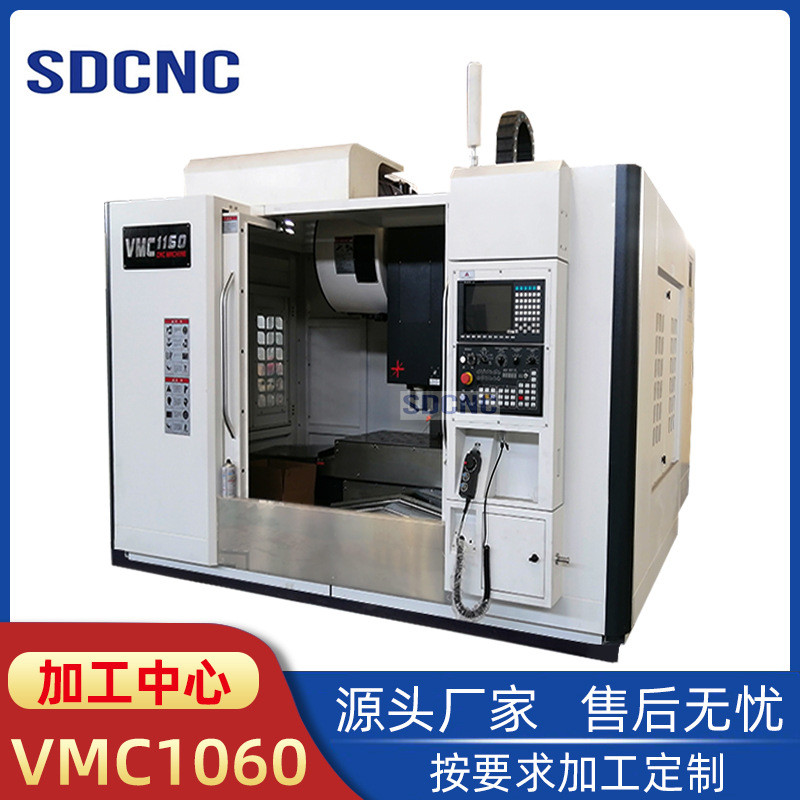

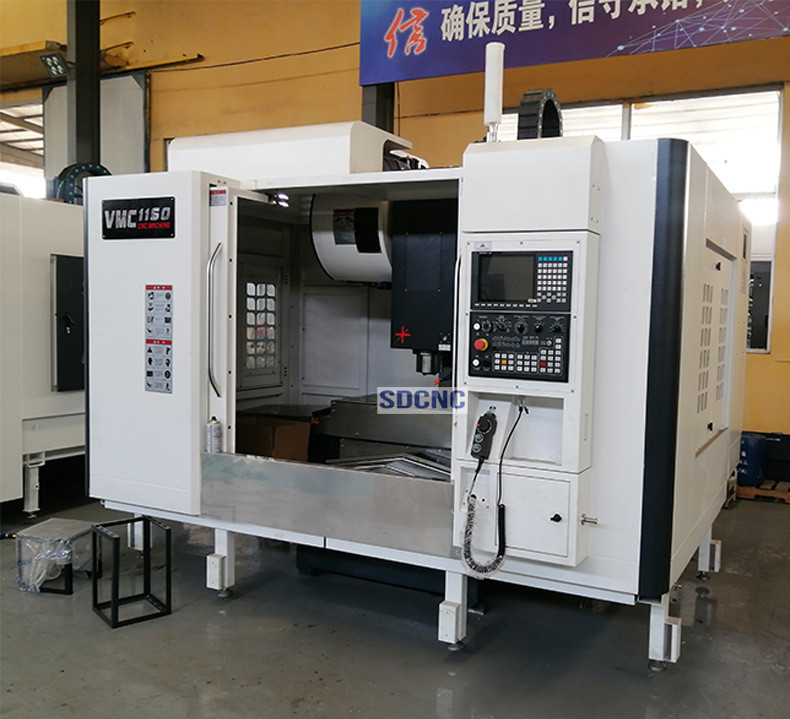

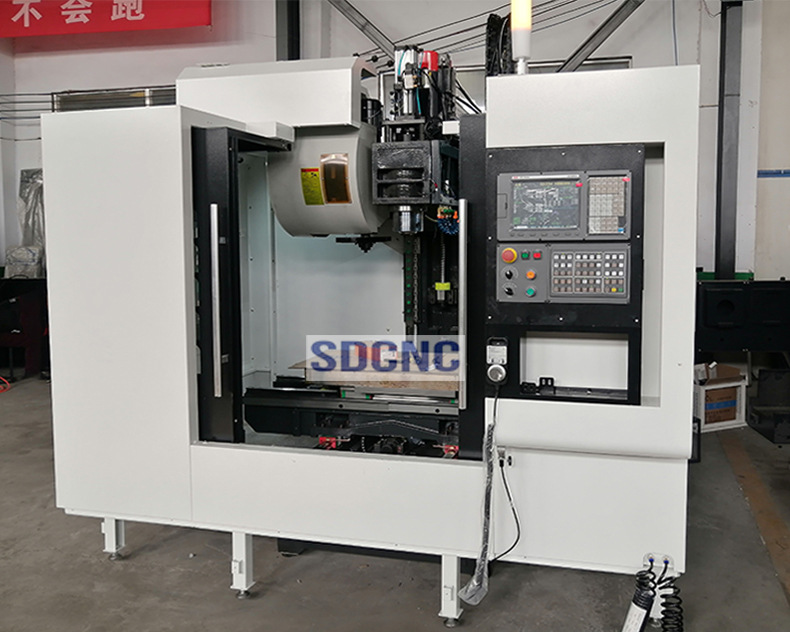

该产品为X、Y、Z三轴伺服直联控制半闭环立式加工中心，X、Y、Z轴为直线滚动导轨，导轨宽、跨距大，结构及外形尺寸紧凑合理，主轴为伺服电机通过同步带驱动。能够实现对盘类、板类、壳体、凸轮、模具等，可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工，适合于多品种、中小批量产品的生产，能对复杂件的加工。可配第四旋转轴，使件的加工要求。
二、主要结构特点
1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用HT250铸铁；底座、滑座均为箱体式结构，紧凑而合理的对称式筋结构可以使基础件的高刚性和抗弯减震性能；A型桥跨式立柱及内部网格状筋，有力可以使Z轴强力切削时的刚性及精度；基础件采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。
2、X、Y、Z向导轨均为直线滚动导轨，配合自动强制润滑，减少进给运动的摩擦阻力，减少低速爬行，可以使机床精度寿命。
3、X、Y、Z三个方向进给采用静音化滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给滚珠丝杠，无背隙，可以使机床的定位精度和同步；

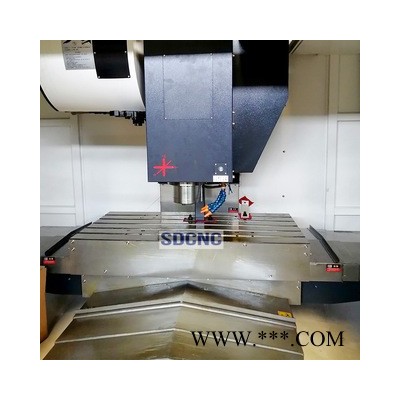

4、采用高刚性主轴单元，轴向和径向承载能力强，可以使转速可达8000rpm；
5、主轴采用中心吹气结构，在主轴松刀时用中心高压气体对主轴内锥进行清洁，可以使刀具夹持的精度和寿命；
6、X、Y、Z三个方向导轨、丝杠都采用全封闭防护装置，可以使丝杠及导轨的清洁，可以使机床的传动及运动精度和寿命；
7、机床外防护采用全防护结构设计，操作方便、安全；
8、采用集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间；
9、采用台湾厂家生产24把圆盘刀库，换刀准确，时间短，效率高，经运转测试，符合要求；刀库运动带有阻尼结构，能减少运动时的冲击，可以使刀库的使用寿命；气动驱动，使用方便，短路径换刀；

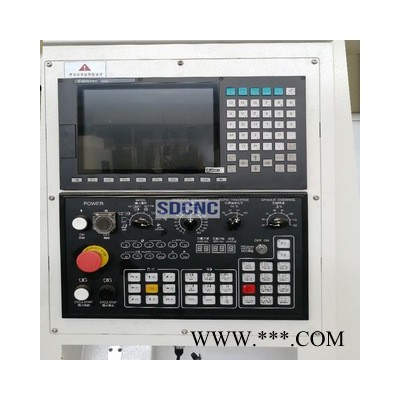

10、机床操作系统采用人体工程学原理，操作箱设计，可自身旋转，操作方便。
欢迎来电咨询：13280215529
| 技术参数 | Specifications | 单位 | VMC1060 |
| 工作台尺寸 | Table size | mm | 1300*600 |
| 工作台大载重 | Table maximum load | kg | 800 |
| XYZ轴坐标行程 | X/Y/Z axis travel | mm | 1000*600*600 |
| 主轴中心线到立柱正面导轨距离 | Distance between spindle center and column surface | mm | 600 |
| 主轴端面至工作台上平面距离 | Distance between spindle end face and worktable surface | mm | 180-780 |
| XYZ大进给速度 | X/Y/Z max. feed speed | mm/min | 10000 |
| XYZ大快速移动 | X/Y/Z max.rapid traverse | m/min | 20/20/15 |
| 主轴大转速 | Max. spindle speed | r/min | 8000 |
| 主轴锥孔 | Spindle taper |
| BT40 |
| 主轴电机 | Spindle motor | kw | 11/15 |
| XYZ轴伺服电机 | X/Y/Z axis servo motor | kw | 2.5/2.5/2.5 |
| XYZ电机连接方式 | X/Y/Z motor connection |
| 直联direct |
| XYZ导轨形式 | X/Y/Z guide rail form |
| 硬轨Hard rail |
| 工作台T型槽 | T slot(number-width-pitch) |
| 5-18-120 |
| 重复定位精度 | Repeat positioning accuracy | mm | ±0.004 |
| 刀库形式 | Tools type |
| 斗笠式/圆盘式Armless/arm |
| 刀库容量 | Tool magazine capacity |
| 斗笠Armless:16/ 圆盘arm:24 |
| 大刀具重量 | Max.tool weight | kg | 8 |
| 大刀具长度 | Max.tool length | mm | 250/350 |
| 电气总容量 | Electric capacity | KVA | 16 |
| 机床尺寸（长*宽*高） | Machine dimension | mm | 3340*2800*2700 |
| 机床重量（约） | Machine weight | kg | 7000 |
