| 安装方式 | 落地 |
|---|---|
| 刀具数量 | 24.0 |
| 定位精度 | 0.005 |
| 动力类型 | 电动 |
| 类型 | 加工中心 |
| 售后服务 | 质保三年 |
| 主电机功率 | 7.5 |
| 主轴转速范围 | 8000 |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 品牌 | 山数数控 |
| 型号 | VMC1050 |
| 加工定制 | 是 |
一、产品简介与用途

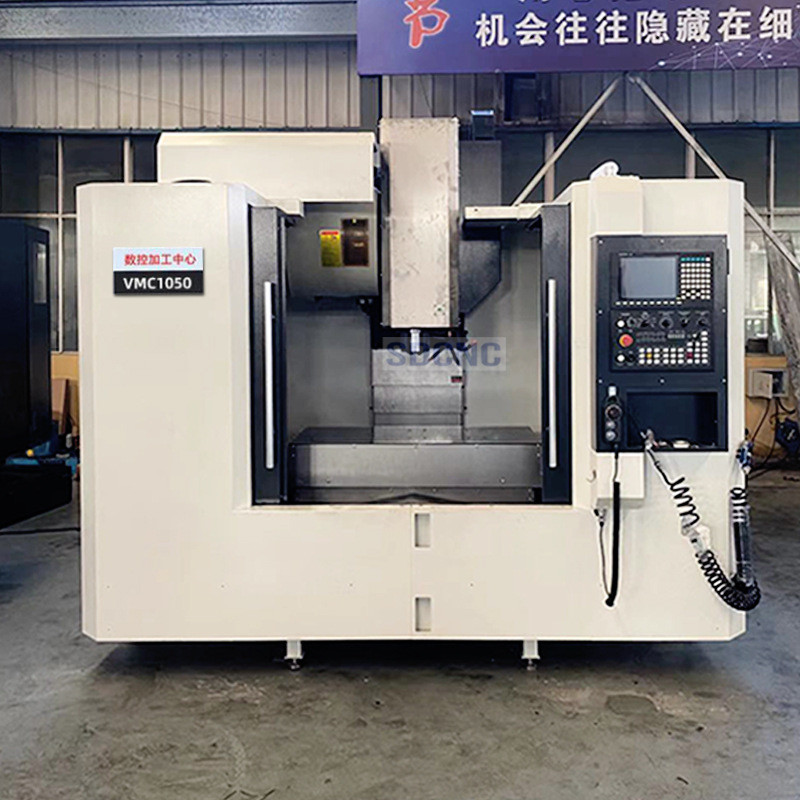

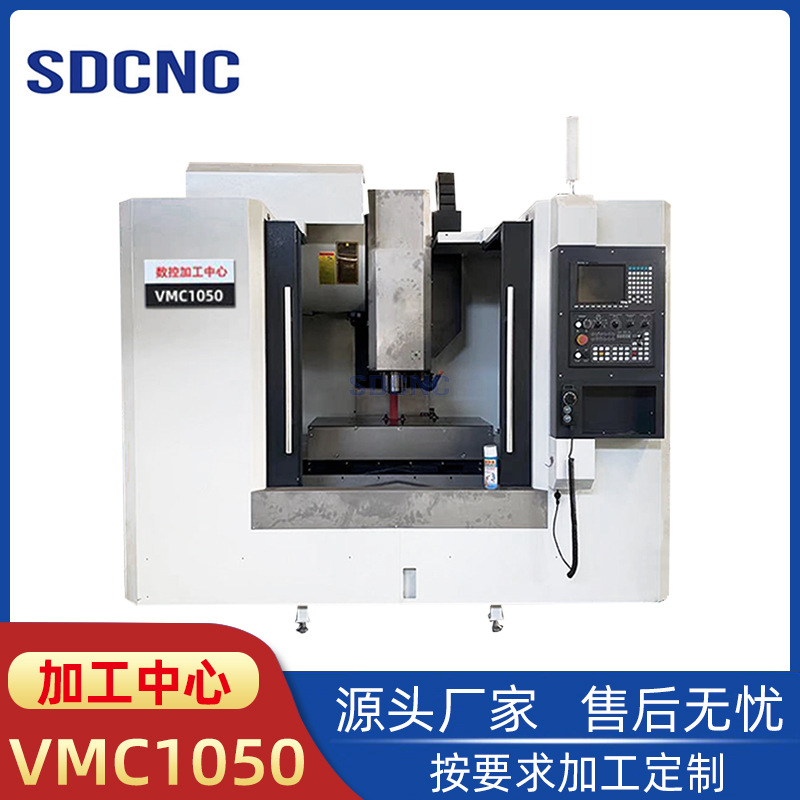

该产品为X、Y、Z三轴伺服直联控制半闭环立式加工中心，X、Y、Z轴为直线滚动导轨，导轨宽、跨距大，结构及外形尺寸紧凑合理，主轴为伺服电机通过同步带驱动。能够实现对盘类、板类、壳体、凸轮、模具等，可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工，适合于多品种、中小批量产品的生产，能对复杂件的加工。可配第四旋转轴，使件的加工要求。
二、主要结构特点
1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用HT250铸铁；底座、滑座均为箱体式结构，紧凑而合理的对称式筋结构可以使基础件的高刚性和抗弯减震性能；A型桥跨式立柱及内部网格状筋，有力可以使Z轴强力切削时的刚性及精度；基础件采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。
2、X、Y、Z向导轨均为直线滚动导轨，配合自动强制润滑，减少进给运动的摩擦阻力，减少低速爬行，可以使机床精度寿命。
3、X、Y、Z三个方向进给采用静音化滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给滚珠丝杠，无背隙，可以使机床的定位精度和同步；
4、采用高刚性主轴单元，轴向和径向承载能力强，可以使转速可达8000rpm；
5、主轴采用中心吹气结构，在主轴松刀时用中心高压气体对主轴内锥进行清洁，可以使刀具夹持的精度和寿命；
6、X、Y、Z三个方向导轨、丝杠都采用全封闭防护装置，可以使丝杠及导轨的清洁，可以使机床的传动及运动精度和寿命；
7、机床外防护采用全防护结构设计，操作方便、安全；
8、采用集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间；
9、采用台湾厂家生产24把圆盘刀库，换刀准确，时间短，效率高，经运转测试，符合要求；刀库运动带有阻尼结构，能减少运动时的冲击，可以使刀库的使用寿命；气动驱动，使用方便，短路径换刀；
10、机床操作系统采用人体工程学原理，操作箱设计，可自身旋转，操作方便。
欢迎来电咨询：13280215529
| 技术参数Specifications | Units | VMC1050 |
| 工作台尺寸Table size | mm | 1000x500 |
| X轴行程X axis travel | mm | 1000 |
| Y轴行程Y axis travel | mm | 500 |
| Z轴行程Z axis travel | mm | 550 |
| 工作台最大承重Max.Worktable load | kg | 800 |
| T型槽(数量-宽度-间隙)T slot(number-width-pitch) | | 5-18x100 |
| 主轴转速Max.Spindle speed | rpm | 8000(Optional:10000) |
| 主轴锥度Spindle taper | mm | BT40 |
| 主电机功率Main motor power | kW | 7.5/11 |
| X/Y/Z轴快移速度X/Y/Z rapid traverse speed | m/min | 24/24/12 |
| 切削进给速度Cutting feed speed | mm/min | 1-8000 |
| 导轨形式Guide rail type | | 线轨Hard rail |
| 主轴中心到立柱表面距离 Distance from spindle axis to column surface | mm | 600 |
| 主轴端部到工作台表面距离 Distance between spindle nose and worktable surface | mm | 130-680 |
| 定位精度Positioning accuracy | mm | ±0.0075 |
| 重复定位精度Repeat positioning accuracy | mm | ±0.005 |
| 刀库Tool magazine | | 圆盘Arm 24 |
| 刀具最大直径Max.Tool diameter | mm | Φ78(Adjacent)/Φ120(Apart) |
| 刀具最大重量Max.Tool weight | kg | 8 |
| 机床重量Machine weight | kg | 6700 |
| 外形尺寸Overall dimension | mm | 3200x2400x2800 |
