| 售后服务 | 面议 |
|---|---|
| 新旧程度 | 全新 |
| 用途 | 加工零件 |
| 安装形式 | 落地式 |
| 是否库存 | 是 |
| 适用行业 | 多种 |
| 品牌 | 舜铣 |
| 型号 | WNCK700 数控立车 |
| 加工定制 | 是 |

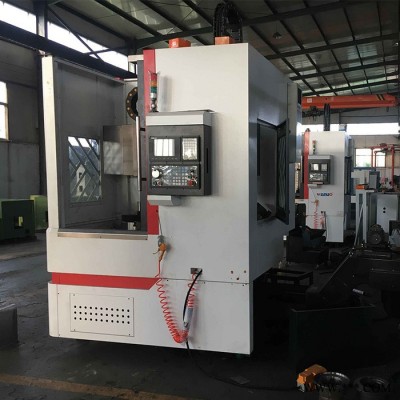

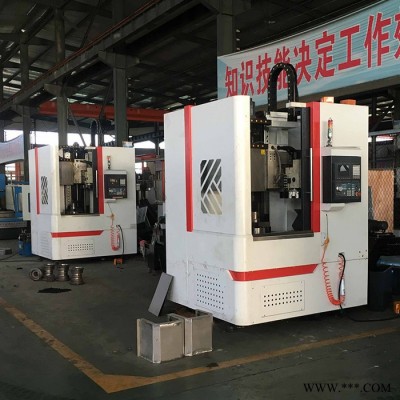

一一、 产品简介与用途
本机床是一种自动化数控加工机床，用于加工零件的内、外圆柱面，圆锥面、端面、切槽及倒角，特别适用于车用制动毂、轮鼓、离合器压盘类、飞轮壳等零部件的加工。
二二、 主要结构特点
①本机床为单柱立式导轨结构，立柱、底座及滑座均采用高牌号灰口铸铁树脂砂铸造工艺，并经时效处理；配合导轨面采用55和45滚柱直线导轨，承载力大，精度稳定性好。合理的结构设计，完善的加工及装配工艺，确保机床长期使用的稳定性及精度保持性。
②机床主轴采用广域大扭矩伺服电机传动，既可以低速大扭矩，强力重切削，也可以高速切削。同时满足粗加工和精加工需求。
③机床主轴采用高精度双列圆柱滚子轴承与双向推力角接触球轴承、双列圆柱滚子轴承配置。该配置结构承载能力*大，能够承受较大的切削力和进给力，有较高的径向刚度和轴向刚度，旋转精度较高。
④X、Z轴伺服电动机经柔性联轴器直接驱动精密滚珠丝杠副，可*大程度减小反向间隙，定位精度高。Z轴升降配置平衡配重块，结构简单可靠，故障率低。
X、Z轴采用国产精密滚珠丝杠副及滚珠丝杠专用轴承，满足高刚性、高精度切削的要求。丝杠支承采用预拉伸结构，大大降低了机床长时间运转中热变形对精度的影响。
⑤X、Z轴采用先进的集中自动润滑装置，定时自动间歇式润滑，工作稳定可靠。
⑥机床刀架采用电动刀架或排刀形式，精度准确，效率高。
⑦本机床可根据用户需要配置北京凯恩帝、FANUC等国内外知名品牌数控系统。
三、 机床主要技术参数
| 序号 | 项目 | 技术参数 |
| 1 | 工件*大回转直径 | 700mm |
| 2 | *大车削直径 | 650 |
| 3 | 液压卡盘直径 | 500mm |
| 4 | 主轴转速 | 50-1000rpm |
| 5 | 切削进给速度 | 0.1-1000mm/min |
| 6 | 刀架垂直移动距离 | 550mm |
| 7 | 刀架水平移动距离 | 420mm |
| 8 | X轴快速移动速度 | 15000mm/min |
| 9 | Z轴快速移动速度 | 12000mm/min |
| 10 | 刀架形式 | 四工位电动刀架 |
| 11 | 刀杆截面 | 32×32mm |
| 12 | 主电动机功率 | 11/15kW(低速大扭矩输出,210NM) |
| 13 | 进给电动机功率、扭矩 | 2.4 kW /15NM |
| 14 | 冷却泵电动机功率、流量 | 250W / 40L/min |
| 15 | 机床定位精度 | 0.015mm |
| 16 | 机床重复定位精度 | 0.008mm |
| 17 | 机床重量 | ≈5800kg |
| 18 | 机床外形尺寸 | 2250×1960×2650mm |
四、 主要外购件清单
| 序号 | 名称 | 型号或图号 | 产地 | 数量 | 备注 |
| 1 | 主轴单元 | A2-8 | 江苏昆山 | 1 |
|
| 2 | 滚珠丝杠副 |
| 江苏启尖 | 2 |
|
| 3 | 直线导轨 | 55/45 滚柱 | 台湾上银 |
|
|
| 4 | 润滑泵 |
| 南京 | 1 |
|
| 5 | 联轴器 |
| 龙创科技 | 2 |
|
| 7 | 丝杠专用轴承 |
| SKF | 4 |
|
| 8 | 电动刀架 |
| 烟台环球 | 1 |
|
| 9 | 液压卡盘 | 500双回转油缸 | 烟台众和 | 1 |
|
| 10 | 主要电器件 |
| 环宇电气 | 1 |
|
|
| 精密锁紧螺母 |
| 台湾盈锡 | 4 |
|
五、 标准配置
1、 数控系统：新代6TD(**值电机)
进给电机 2.4KW/15NM
主轴电机 11/15Kw 210NM
2、 A2-8主轴单元
3、 江苏启尖精密丝杠，台湾上银直线导轨
4、 丝杠、导轨自动集中强制油润滑
5、 全防护钣金护罩。
6、 移动式手摇脉冲发生器，报警灯。
7、 丝杠、导轨自动集中强制油润滑。
8、 冷却部分。
9、 全防护钣金护罩。
说明：因配置、特殊定货、数控系统的不同和产品的不断完善，会影响部分技术参数指标，定货时请依据实际情况核实，不便之处，敬请谅解！
