首页 > 供应产品 > OMOO欧牧 铣床机床光栅尺数显表 磨床光栅尺

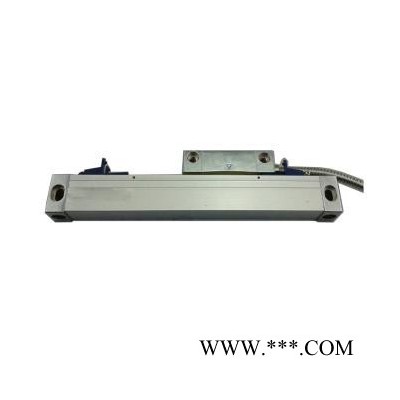

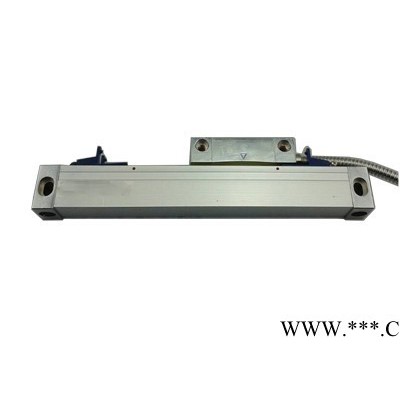

OMOO欧牧 铣床机床光栅尺数显表 磨床光栅尺
产品: 浏览次数:1025OMOO欧牧 铣床机床光栅尺数显表 磨床光栅尺
品牌: 欧牧OMOO
加工定制:
迟滞: 0.001(%F.S.)
单价: 500.00元/PCS
最小起订量: 1 PCS
供货总量: 10000 PCS
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-08-19 18:39

详细信息
加工定制
迟滞 0.001(%F.S.)
重复性 0.001(%F.S.)
灵敏度 0.001
漂移 0.0001
分辨率 0.001mm
材料 金属
材质 金属
测量范围 2000mm
产地 上海
防护等级 IP54
精度 0.05%
类型 光栅电子尺
认证 CE
输出信号 数字型
线性度 0.001(%F.S.)
制作工艺 集成
种类 位移
材料物理性质 导体
材料晶体结构 多晶
经营模式 生产加工
品牌 OMOO欧牧
型号 GS

OMOO欧牧光栅尺数显表:主要功能:归零,预置数,分中,重呼,公/英制转换**/相对坐标,线性误差修正,机械原点面记忆,机械原点面检出,
掉电记忆,尺运动方向设定,99组辅助坐标,圆弧R功能,简易R功能,斜线分孔,等分圆,斜面功能,缩水率补偿,半径/直径设定,函数计算器,
BCD码输出,RS-232-C接口,打印输出接口。显示位:2轴/ 3轴分辨率: 1μm、2μm、5μm、10μm**大响应速度: 60m/min保护等级: IP54输出信
号:继电器点位输出功能:报警显示、预置、基准点设置、公英制转换中点计算、线性补偿、停电记忆、半/直径切换ZC-101转换器输入电压: DC5V
±5%额定电流: 250mA输出信号: A/B相方波**大响应速度: 60m/min分辨率: 1μm、2μm、5μm、10μm可切换工作温度: 0℃~40℃存放温度:
0℃~60℃   MN系列数显表用于铣床用的二轴数显表,广泛用于机床设备,  铣床用的三轴数显表,用于机床设备   车床专用数显表  磨床专用数
显表  火花机专用数显表的优点:1、专业化设计,外形美观大方2、计数频响速度快,功能强大3、直接在数显表上进行函数计算,方便加工4、压铸
合金外壳,表面电喷塑处理,防尘耐磨,屏蔽性好5、专业设计独立电源,适应范围广,稳定性高,抗干扰能力强6**耐用的按键面板,更换简
单方便。

光栅尺安装与检测

一、安装位置:

1.本传感器的工作长度应大于机床的**大行程,以免将光学尺撞坏。
2.传感器安装平面,只要是非机械加工面,必须于传感器尺身面加垫片或用户自制安装块垫平,以保证传感器与安装面连接的稳定
   可靠性。
3.安装传感器时,传感器的尺身与机床导轨的平行度小于0.1MM**大不超过0.15MM,当传感尺身工作长度大于1000MM时,应加
   装安装块以保证传感器尺身与导轨的平行度。
4.读数头两侧面与传感器尺身面应保证平行且对称,读数头和传感器尺身高低方向间隙在0.
8MM-1MM之间,安装时用垫块调整间隙,安装后抽去垫块。
5.信号线的固定必须考虑到全部相关移动距离,固定位置尽量在行程中央,并将多余的线扎好固定。
6.接地线联接要右靠,用万用表测量其接地电阻必须小于10Ω
尽可能符合阿贝原则;保证读数头和壳体的良好相对运动;避免直接污染,不妨碍操作使用。

二、安装注意事项

1、传感器开口方向必须避开铁屑油水粉尘等的接触污染。

2、传感器安装后**好再安装一个防尘罩和尺身之间必须留有0.5MM的空隙,移动读数头时避免防尘罩与尺接触.

三、检测方法

首先应校正传感器和导轨的平行,使之保证在0.10MM之内.然后打开数显箱,开动机床,观察是否正常计数.若未计数,应
仔细检查数显箱和传感器间的联接.若计数,可将读数头移至壳体一端,数显箱置零,移动读数头,观察数显箱的显示值与标准读
数值对照,应在误差范围之内.若超差,再仔细检查安装尺寸和位置是否符合要求.

四、维护和保养

1、传感器和数显表(箱)应放在干燥而温度适宜的机床位置上。
2、对引出的电缆线应固定在机床上。
3、传感器在使用过程中不宜任意拆卸,
4、联接螺钉应固紧,切勿松动,以免精度走失。
5、仪器应保持清洁,开口处的防尘橡皮,如粘有砂粒废屑等,应用软纸揩去,注意不要揩入仪器内。经过一年的使用,对壳体内表
       面宜用干燥清洁的细纱布或棉花醮上一点酒精和乙醚混合剂拂拭,不要重揩,以防表面损坏。
