产品类型 | 全新 |
---|---|
控制形式 | 数控 |
类型 | 攻丝机,铣钻床 |
适用范围 | 通用型 |
外形尺寸 | 1900*2400*2600 |
主电机功率 | 7.5 |
主轴转速范围 | 15000 |
是否库存 | 是 |
适用行业 | 通用 |
布局形式 | 立式 |
作用对象材质 | 金属 |
轴数量 | 多轴 |
主轴孔锥度 | BT30 |
品牌 | 西尔普数控 |
型号 | T600 |

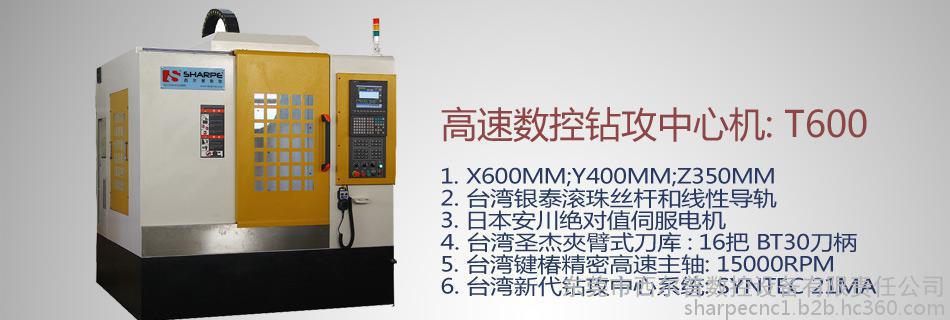

CNC钻攻机T600
适用范围:
批量生产加工小型五金零件,可以钻孔,攻丝,铣切。适合材料铜铝件,铸件,一般钢件。
产品简介:
T6钻攻中心是采用目前市场上成熟稳定的台湾新代21MA数控加工中心系统,并配16把夹臂式刀库。进给电机采用日本安川大功率绝对值电机。主轴采用台湾惟隆加冷却系统
机器特性:
床身结构坚固,能承受高G运动产生的惯量。
高速静音螺杆,静音线轨使热变位少,精度高。
直接高速主轴反应快,钻孔攻牙效果高。
滚珠丝杆采用预拉形式安装,三轴48米高速位移,可节省50%非加工时间。
加高立柱设计,预留安装第四轴,第五轴空间。
采用高速防护罩,提高机床的防护与机床寿命。
序号 | 项 目 | 单 位 | T-600 | |
1 | 工作台尺寸 | mm | 700*420 | |
2 | 行程 | 左右(X) | mm | 600 |
3 | 前后(Y) | mm | 400 | |
4 | 上下(Z) | mm | 390 | |
5 | 工作台T型槽数-尺寸 | mm | 3-14-125 | |
6 | 主轴鼻端面至工作台距离 | mm | 135-525 | |
7 | 主轴中心至机身端面距离 | mm | 420 | |
8 | 主轴转速 | rpm | 50-15000 | |
9 | 主轴锥度 | # | BT-30 | |
10 | 主轴功率 | kw | 5.5 | |
11 | X轴快速移动率 | mm/min | 48000 | |
12 | Y轴快速移动率 | mm/min | 48000 | |
13 | Z轴快速移动率 | mm/min | 48000 | |
14 | 切削速率 | mm/min | 1-20000 | |
15 | 三轴电机功率(X/Y/Z) | kw | 1.5/1.5/3.0 | |
16 | 丝杆参数(X/Y/Z) | mm | 3216/P3 | |
17 | 线性导轨(X/Y/Z) |
| PMI-MSA30(X/Y) 35mm(Z) | |
18 | 刀库形式 |
| 16把刀臂式 | |
19 | 控制系统 |
| 新代21MA | |
20 | 刀具重量 | Kg | 4 | |
21 | 刀具长度 | mm | 170 | |
22 | 最大刀径(满刀/邻空刀) | mm | 65/75 | |
23 | 水箱容量 | L | 100 | |
24 | 气压需求 | Kg/cm2 | 0.6MPA | |
25 | 总耗电功率 | kw | 14 | |
26 | 定位精度 | mm | ±0.01/300 | |
27 | 重复精度 | mm | ±0.01 | |
28 | 最大负重 | Kg | 230 | |
29 | 机械重量(大约) | Kg | 3200 | |
30 | 外形尺寸(长×宽×高) | mm | 1900*2400*2600 | |
|
|
|
|
【数控加工中心】包装说明
运输及包装方式:甲方负责全部运输费用,并运输到乙方工厂;包装方式以甲方设备出厂包装标准为准。
【数控加工中心】售后服务
1、专业的售后人员为您提供上门安装,调试,培训服务。
2、所有设备除人为损坏的配件以外均有一年的免费保修服务。
