| 型号 | φ10-100 |
|---|---|
| 安装方式 | 移动式模具 |
| 适用范围 | 金属冲压 |
| 质量体系 | ISO9001 |
| 工艺类型 | 冲压成型模 |
| 作用对象 | 钢 |
| 主要加工设备 | 冲床 |
| 模具材质 | YG8 YG15 YG20C |
| 品牌 | 株洲金信 |
| 加工定制 | 否 |
株洲金信硬质合金有限公司集硬质合金产品生产、研发、销售、技术服务为一体。公司拥有当今世界先进的生产工艺技术，拥有一支强大的科研开发队伍，科研人员占员工总数的20%以上。具有世界一流的可转位数控刀片生产线及配套刀具生产线、整体硬质合金孔加工刀具生产线、机夹、焊接刀片生产线、非金属陶瓷刀片及结构件生产线、模具成品加工生产线、地矿工具生产线，并成立了集科研、应用研究为一体的研发中心。

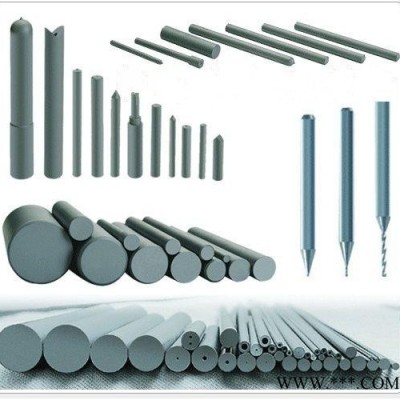

主营“株钻”牌、“精信”牌硬质合金焊接刀片、机夹刀片、数控刀片、数控刀具、拉丝模、冷墩模、地矿合金、锯齿片、木工刀片、圆盘铣刀、整体合金铣刀、硬质合金板材、硬质合金圆棒、硬质合金模具、异型合金硬质合金粉末，以及地矿工具、深加模具、潜孔钻头、钎头、锚杆钻头、金刚石锯片、金刚石钻头、机床配套工具、电线电缆等，并代理日本三菱、东芝、京瓷、肯纳、三特等国外数控刀片及数控刀具。
根据客户要求。定做各种非标、异型产品！

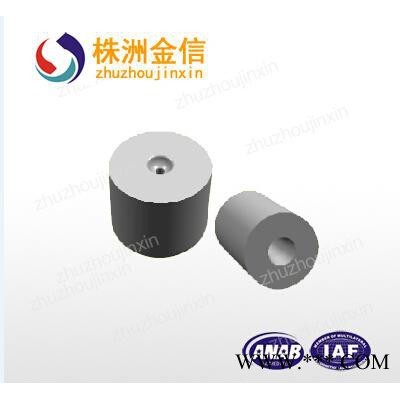

【拉丝模具特点】：
拉丝模、拉管模的适用范围十分广泛，主要用于拉拔棒材、线材、丝材、管材等直线型难加工物体，适用于钢铁、铜、钨、钼等金属和合金材料的拉拔加工；我司生产硬质合金拉丝模拉管模，该材质具有耐磨性高、抛光性好、粘附性小、摩擦系数小、能量消耗低、抗腐蚀性能高等特性，主要牌号为YG15、YG20C、YG8；产品主要出口到印度、土耳其、意大利等地，与国内外大型设备厂均有合作。
【常用牌号推荐】：
| 牌号 | 密度 | 硬度 | 抗弯强度 | 推荐用途 |
| YG6X | 14.8-15.1 | ≥91 | ≥1420 | 适用于应力不大的条件下,拉制直径6.0mm以下的钢丝,有色金属线材或棒材. |
| YG6 | 14.7-15.1 | ≥89.5 | ≥1520 | 适用于应力较大条件下,拉制直径20mm以下的钢丝、有色金属及合金棒材,也适于拉制直径10mm以下的管材. |
| YG8 | 14.6-14.9 | ≥89 | ≥1470 | 适于钢、有色金属及合金棒材和管材的拉丝校准,也适于制造机械零件、工具及易损零件. |
| YG8.2 | 14.4-15.0 | ≥88 | ≥1450 | |
| YG8L | 14.6-15.0 | ≥89 | ≥1450 | |
| YG15 | 13.9-14.2 | ≥86.5 | ≥2060 | 适于高压缩率下钢钢棒和钢管拉伸,在较大应力下工作的顶锤、穿孔及冲压工具 |
| YG20 | 13.4-13.8 | ≥83.5 | ≥2480 | 适于制冲压模具、如冲压手表零件、乐器弦等，冲电池壳，牙膏皮的模具，小尺寸钢球，螺钉，螺帽等的冲压模具等。 |
| YG20C | 13.4-13.8 | ≥82 | ≥2480 | 适于制标准件,轴承、工具等行业用的冷镦，冷冲，冷压模具，弹头和弹壳的冲压模具。 |
| YG20D | 13.4-13.8 | ≥82 | ≥2300 | |
| YSN30 | 13.9-14.9 | ≥87 | ≥1900 | 无磁合金，适于磁性行业制作成。 |
【硬质合金拉丝模具 YG8硬质合金成品拉丝模具工作工艺解说】：
1、进口区：进口区进行精密抛光，便于进口穿丝顺利，并且方便拉丝润滑剂回旋。
2、润滑区：对润滑区进行高度抛光，使线材轻松过渡。
3、压缩区：直线型工作区可减少拉拔阻力，变点接触为面接触，减少摩擦力和模具磨损，变形结构更合理、稳定。上道次进线变粗或者变细都能顺利拉拔。
4、定径区：直线型定径区可长时间保证线材的精确直径，光洁度和不圆度。
5、安全角：安全角可以保证线材拉出无伤痕，寿命有越拉越长的趋势。
6、出口区：出口区可以保证线材出线顺畅。
【产品部分尺寸参考】：
产品 | 产品类别 | 尺寸范围 | 用途 | |
钢套尺寸 | 模孔尺寸 | |||
圆型拉伸模 | 10型 | 25×12 28×16 | 0.25～0.8 | 拉制黑色有色金属线材 |
11型 | 28～40×12～28 | 0.4～5.7 | 拉制黑色金属线材 | |
12型 | 25～50×1028 | 0.4～8.0 | 拉制有色金属线材 | |
13型 | 66～220×35～80 | 3.7～84.0 | 拉制黑色有色金属棒材 | |
S11型 | 28～40×12～28 | 0.4～5.7 | 拉制黑色金属线材大压 | |
S13型 | 66～220×35～80 | 3.7～84.0 | 拉制黑色金属线材棒材 | |
W1型 | 24～230×12～90 | 0.5～55.0 | 拉制黑色金属线材大入 | |
20型 | 32～190×22～75 | 2.0～60.0 | 用于管材减壁模 | |
21型 | 98～190×55～70 | 20.0～62.0 | 用于管材减壁模 | |
22型 | 45～220×25～75 | 3.0～90.0 | 拉制有色金属管材模 | |
23型 | 98～200×55～75 | 20.0～70.0 | 管材减径减壁两用模 | |
异型拉伸模 | 40型 | 33～200×20～70 | 1.8～55 | 拉制正方形棒材 |
41型 | 66～135×30～50 | 6.7～23.6×4.7～14.7 | 拉制扁形材料模 | |
42型 | 40～135×20～35 | 1.9～32.0×1.0～6.5 | 拉制矩形材料模 | |
60型 | 66～200×30～70 | 2.5～75.0 | 拉制六角形材料模 | |
芯棒尺寸D×H | 内径d | |||
拉制管材芯棒 | 30型 | 28～64×27～35 | 17～28 | 拉制无缝钢管用模 |
31型 | 14～47×25～45 | 7～26.4 | 拉制 无缝钢管用模 | |
圆直模涂料模 | QN4710～QN4716 | 8.5×12 | 3.2～5.5 | 生产电焊条用 |
QN105～QN1033 | 15×20 | 1.5～7.0 | ||
拉制管材芯棒 | 平头模 | 用于冷镦冷冲铜、铝、 | ||
沉头模 | ||||
缩杆模 | ||||
剥皮模 | QC1型 | φ3.0～φ30.0 | 适用于黑色有色金属 | |
QC2型 | φ32.8～φ50.0 | |||
送丝轮飞轮 | φ136 φ150 φ160 | 生产电焊条用 | ||
【*特别注意】：接收非标定制，特种定制。
