| 产品别名 | 翻转机 钢带翻转机 钢卷翻转机 模具翻转机 板材翻转机 铝卷翻转机 |
|---|---|
| 规格 | 1吨 3吨 5吨 10吨 15吨 20吨 30吨 50吨 |
| 类型 | 翻转机 |
| 售后服务 | 整机质保一年，终身维护 |
| 用途 | 90度180度翻转物体 |
| 品牌 | 纵途 |
| 型号 | FZ01 FZ3 FZ5 FZ10 FZ15 FZ20 FZ30 FZ50 |
| 加工定制 | 是 |
FZ15工业翻转机
1、产品用途：
本机能适应不同规格的货物的翻转要求，实现将卧式转换成立式或将立式转换成卧式的作业目标。广泛应用于冶金、冲压、钣金、模具、造纸、冷藏、钢带、线盘、桶料、卷料等行业。翻转机避免了叉车或者吊车翻转带来的安全隐患，是你调高工作效率，保障工人操作安全的理想选择。
2、产品简介：
翻转机根据最大翻转角度可分为90°翻转机和180°翻转机。
根据适用性能可分为钢卷翻转机、模具翻转机、板材翻转机。

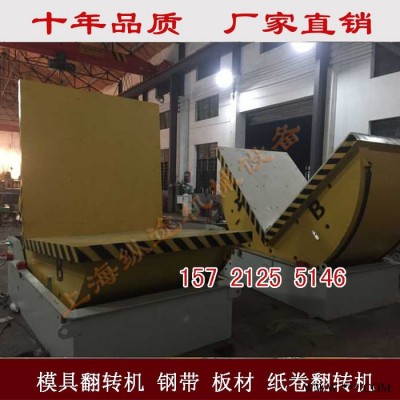

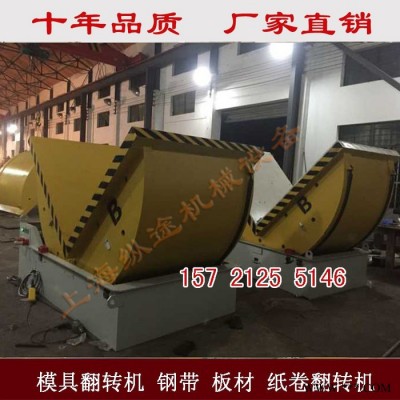

①钢卷翻转机实现将重型钢卷吊放到翻转机的V型面，通过0--90°翻转，实现将钢卷平放到托盘上。

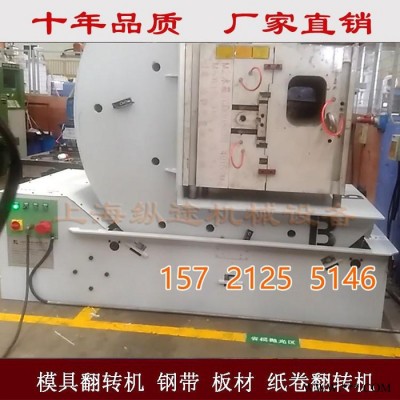

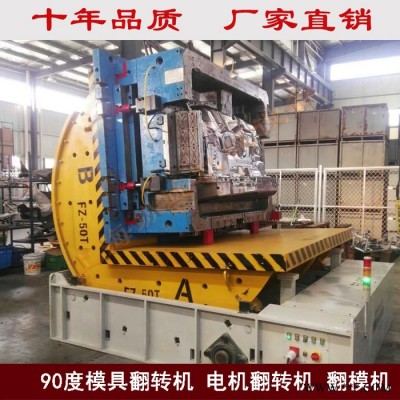

②模具翻转机在维修大、中型模具时，实现将模具翻转0--90°翻转，方便、省力、安全地为模具进行开合和吊装。是冲压车间不可缺少的辅助设备，也是大型模具修理的理想设备。
③板材翻转机是汽车工业生产的专用设备，用于大型薄板垛料的翻转，是冲压自动化生产线必需的辅助设备，不但可以减少板料表面划伤，提高产品质量，同时降低了操作人员的劳动强度，提高了生产效率。
④翻转机作用：
上述货物，如果采用原始的叉车、吊车、人工等翻转,可能出现意外的危险,导致工件的损坏;危及操作人员的人身安全;损坏吊装设备。该类设备的主要特点体现在产品结构成熟、不会出现维修事故。

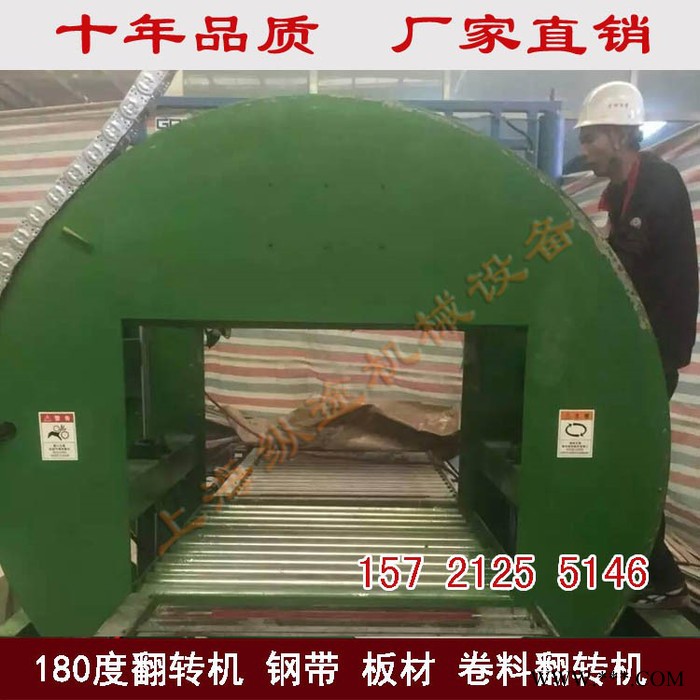

⑤180°翻转机主要用于在生产过程中将板形垛料进行180°自动翻转的场合，具有运转平稳、安全可靠、效率高、低噪音、低能耗等特点。是冲压自动化生产线必需的辅助设备，不但可以减少板料表面划伤，提高产品质量，同时降低了操作人员的劳动强度，提高了生产效率。
3、产品特性
●机械式翻转系统，不会出现倒转现象。
●带保压装置，可任意位置停机。
●90度翻转后，有限位开关及机械式多重限位保护装置。
●有过电流保护装置，翻转机超过翻转最大重量，会自动断电停机保护，不会损坏电机。
●装有法国施耐德空气开关，含过流、过载、短路、缺相保护功能。三相线互换不会影响限位保护装置的保护功能。
●配有红色报警装置，在工作异常时能产生声光报警。
●变频控制，多段速操作。
●断电、停车刹车自锁功能，模具保持平稳不会移动，安全可靠。
●外圆立车加工，保证机器运行平稳。
●雄浑坚固的机身设计，经久耐用。合理巧妙的机电一体化组合
●操作简单，经久耐用
●安全、稳定、快捷
技术参数
| 型号 | FZ03 | FZ05 | FZ08 | FZ10 | FZ12 | FZ15 |
| 承载 | 3T | 5T | 8T | 10T | 12T | 15T |
| 翻转角度 | 90° | 90° | 90° | 90° | 90° | 90° |
| 翻转速度 | 60秒 | 60秒 | 60秒 | 70秒 | 70秒 | 70秒 |
| 传动方式 | 机械式链条传动 (可选液压式传动) | |||||
| 总 功 率 | 1.1kw | 1.5kw | 2.2kw | 2.2kw | 3kw | 3kw |
| 操作方式 | 手动 | 手动 | 手动 | 手动 | 手动 | 手动 |
| 电压/频率 | 3￠380V/50Hz | 3￠380V/50Hz | 3￠380V/50Hz | 3￠380V/50Hz | 3￠380V/50Hz | 3￠380V/50Hz |
| 重 量 | 约1200kg | 约1500kg | 约2000kg | 约2500kg | 约3000kg | 约3500kg |
★以上设备操作方式可选无线遥控。
★以上设备传动方式可做液压翻转。
★可根据物体实际尺寸定做本设备。
