类型	数控炮塔铣床
主电机功率	3.7（kw）
主轴转速范围	80-5000（rpm）
工作台尺寸	306×1370（mm）
控制形式	数控
布局形式	立式
作用对象	五金
作用对象材质	金属
适用行业	通用
产品类型	全新
是否库存	是
售后服务	整机一年保修，全国联保
适用范围	通用
重量	1900（kg）
品牌	建亚
型号	CNC-M6

类型:数控炮塔铣床	重量:1900（kg）
主电机功率:3.7（kw）	主轴转速范围:80-5000（rpm）
工作台尺寸:306×1370（mm）	控制形式:数控
布局形式:立式	作用对象:五金
作用对象材质:金属	适用范围:通用
适用行业:通用	产品类型:全新
是否库存:是	售后服务:整机一年保修，全国联保
售后服务 整机一年保修，全国联保 加载中... 导购推荐 自定义内容 上海林谦机电设备有限公司是一家经销品牌机床设备，质量为首、品种齐全、实力雄厚、服务周到、价格合理、值得选择和信赖的一家公司，经营范围广泛:为规避购买风险，建议您在购买相关产品前务必确认供应商资质及产品质量。推荐使用支付宝担保交易，保障您的交易安全！ 供应商信息 第年上海林谦机电设备有限公司	您可能也感兴趣:2region-detail-feature 已选0台/0.00元 类型
上海林谦机电设备有限公司是一家经销品牌机床设备，质量为首、品种齐全、实力雄厚、服务周到、价格合理、值得选择和信赖的一家公司，经营范围广泛:为规避购买风险，建议您在购买相关产品前务必确认供应商资质及产品质量。推荐使用支付宝担保交易，保障您的交易安全！ 供应商信息 第年上海林谦机电设备有限公司

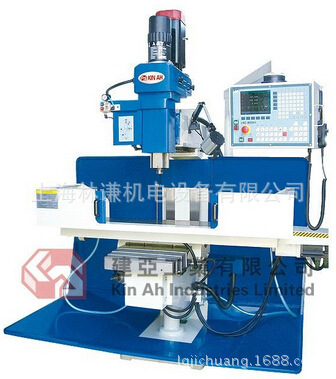

本公司专利产品—数控铣床性能介绍

本公司经多年的自主研发，开发出的数控铣床彻底摒弃了机头圆套筒结构（圆套筒与头部壳体直接磨擦—易磨损，改为数控铣床根本无法保持精度），机头改为方套筒并配线轨或硬轨，完全满足了精加工或重切削，同时机身结构也做了很大的改变，整台机床的精度都大幅度提高了，具体优点如下：

一、机头改变

采用方套筒配线轨—适合精加工，可长期保持精度。采用方套筒配硬轨—不但适合重切削，精度和耐用远比圆套筒高。方套筒上下升降采用台湾滚珠丝杆和预拉结构，保证了Z轴精度。方套筒升降（主轴升降）采用伺服马达—运动精度可靠。机头主轴电机全部配5匹马达—不论是线轨或硬轨，切削力全面加大。主轴电机也可采用伺服马达—可以钻孔、刚性攻牙、铰孔、搪孔。

二、伸臂改变

本公司在伸臂加工方面也下了功夫—采用精铲刮，镶条可调松紧（如同工作台精度），伸臂配合面的精度大幅度提高，既防止振动又大大提高了切削力。选用伸臂及圆盘座—可保留万能摇臂铣头部腾前腾后以及圆盘座能左能右的功能，扩大加工范围。也可选择弃伸臂和圆盘座改用固定臂（弯臂）—提高机头的精度和刚性。

三、机身改变

X轴（左右移动），Y轴（前后移动）全部采用台湾变螺母预拉结构滚珠丝杆，精度高，经久耐用，不跑精度。X、Y轴全部采用伺服马达—运动精度可靠、不失步。

四、机体结构改变

机身采用十字筋—箱体结构，刚性好。升降台采用变层臂—防止中间内缩、精度可靠。鞍座加长和圆盘座加长—扩大了左右移动、前后移动的加工精度。

五、润滑系统改变

    整机润滑（机头、机身）改用电动—自动定时润滑。

六、防护及挡水装置

升降台面配伸缩防护罩—保护轨道面。大型接水盘、床身两旁大型挡水板、工作台面防水罩—有效控制冷却液回收。

七、电控装置

床身两旁分挂两个电控箱—强电弱电分开，电控系统免受干扰。吊挂式操作箱—使用方便。日本系统、台湾系统、国产系统根据需要选配。

八、机型有60种—任选择（见图表）。每机种可选用气动换刀

机型	方套筒	主轴变速	机头挂置	共60种
CNCM3 CNCM4 CNCM5 CNCM6 CNCM6EX	线轨L 硬轨B	有段S 无段V 伺服F	伸臂型T 固定型F

例如：CNCM4-线轨 有段电机-伸臂型

编号：CNCM4-LS-T

九、价廉质优

上述数控铣床可根据用户的不同需要配置，不但可以重切削，也可以精加工，机床精度可以长期保留，完全可攀比加工中心机，不论是作为批量零件加工或开模具均适用，可以说：目前全国还找不到如此价廉质优的数控铣床，本公司是首创。



产品参数：

型号 Model			CNCM6
工作台 Working Table	面积 Dimensions	mm	306×1370
	纵向行程 Max.Longitudinal Travel	mm	740
	横向行程 Max.Cross Travel	mm	420
	垂直行程 Max.Knee Travel	mm	450
	槽数及宽度 Slot No. X Width	No.x mm	3×16
	槽间距 Pitch	mm	80
	允许最大承载 Max.Load	Kg	300
主轴 Spindle	行程 Max.Spindle Travel	mm	120
	主轴锥孔 Spindle Taper Type		NT40
主轴转速 Spindle Speed	有段 Step-pulley	rpm	80-5440
	无段 Variable Speed	rpm	60-3750
	伺服 Servo	rpm	80-5000
滑枕 Ram	行程 Max.Ram Travel	mm	500(伸缩臂 Ram & Turret Type）
进给速度 Feed Rate	铣削进给速度范围 Cutting Feed Rate	mm/min	0-2000
	快速移动速度 Rapid Feed Rate	mm/min	0-7500
主轴电机 Main Motor	电压 Voltage	V	220/380/415/440
	频率 Frequency	Hz	50/60
	功率 Power	Kw/HP	3.7/5
X、Y轴电机 X/Y Motor	功率 Power	Kw	1.2(标准 Standard),0.85(安川 Yaskawa）
	扭矩 Torque	N.m	6(标准 Standard),5.39(安川 Yaskawa）
Z轴电机 Z Motor	功率 Power	Kw	1.2(标准 Standard),0.85(安川 Yaskawa）
	扭矩 Torque	N.m	4(标准 Standard),5.39(安川 Yaskawa）
定位精度 Accuracy	单向 Positioning	mm	0.02/300
	重复 Repeatability	mm	0.01
外型尺寸 （长×宽×高） Dimensions (L×W×H）	有段 Step-pulley	m	2×2.1×2.5
	无段 Variable Speed	m	2×2.1×2.55
	伺服 Servo	m	2×2.1×2.6
净重 Net Weight		Kg	1900
