| 类型 | 组合车床 |
|---|---|
| 控制形式 | 数控 |
| 主电机功率 | 11（kw） |
| 外形尺寸 | 3100*1700*1740（mm） |
| 加工精度 | 精密 |
| 最大加工长度 | 650（mm） |
| 最大加工直径 | 190（mm） |
| 最大回转直径 | 600（mm） |
| 主轴转速级数 | 1 |
| 安装形式 | 落地式 |
| 布局形式 | 立式 |
| 适用行业 | 不锈钢制品 |
| 动力类型 | 电动 |
| 适用范围 | 通用 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 保修一年 |
| 品牌 | 其他 |

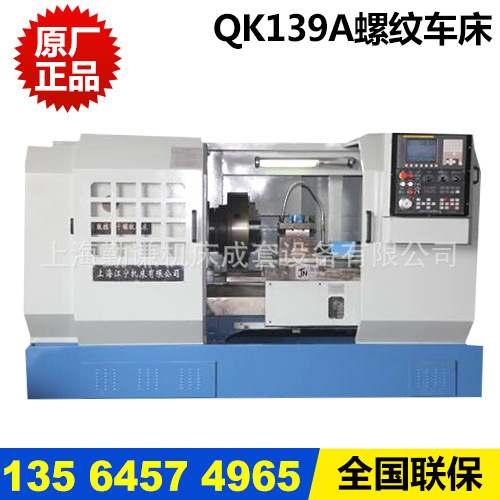

| 型号 | QK139A |
1、车床主要规格 | 加工管子最大直径 | 190mm |
床身上最大回转直径 | 600mm | |
刀架上最大工件回转直径 | 315mm | |
最大纵向行程 | 650mm | |
床身导轨宽度 | 560mm | |
2、主轴 | 主轴通孔直径 | 196mm |
主轴转速范围 | 100-600r/min | |
3、刀架 | 刀架规格尺寸（四工位） | 240X240 |
刀具截面尺寸 | 32X32 | |
最大横向行程 | 320mm | |
X/Z向快进速度 | 6000mm | |
5、润滑系统 | 自动润滑装置 | 南京贝奇尔 |
润滑泵型号 | TM-5 | |
润滑泵油箱容量 | 2L | |
主轴润滑泵型号 | AEEF-1.13A | |
6、冷却系统 | 冷却泵型号 | AYB-25 |
冷却泵电机功率 | 125W | |
7、动力系统 | 主电机型号 | YVP160L-6 |
主电机功率 | 11kw | |
主电机转速 | 960r/min | |
X向伺服电机扭矩 | 12Nm | |
Z向伺服电机扭矩 | 22Nm | |
刀架电机功率 | 125w | |
刀架电机转速 | 1440r/min | |
主传动同步带 | HTD-14M | |
8数控系统 | 数控系统 | FANUC-0I mate TD |
9、机床轮廓尺寸及重量QK1319A | 长度 | 3100mm |
宽度 | 1700mm | |
高度 | 1740mm | |
净重 | 4000kg |
二、QK1319A数控管螺纹车床标准配置
序号 | 规格 | 数量 |
1 | 数控系统：FANUC 0i-Mate-TD β12＋β22 | 1套 |
2 | 刀 架：常州亚兴四工位LDB4-6163A | 1只 |
3 | 卡 盘： 手动卡盘 | 2只 |
4 | 变 频 器：艾威德品牌 | 1只 |
5 | 变频电机：变频专用电机Y160L-6 | 1只 |
6 | 滚珠丝杠： X向φ40mm、Z向φ50mm（公称直径） | 1套 |
7 | 润滑系统：南京贝奇尔自动润滑组件套装 | 1套 |
8 | 标准随机附件（详见随机《装箱单》） | 1套 |
三、技术文件
1 | FANUC操作说明书 | 一本 |
2 | FANUC参数说明书 | 一本 |
3 | FANUC维修说明书 | 一本 |
4 | 机床说明书（机械 电气）合订本 | 一本 |
5 | 合格证明书 | 一本 |
6 | 附件箱清单 | 一本 |
7 | 变频器说明书 | 一本 |
8 | 刀架说明书 | 一本 |
四、机床附件：
1、内六角扳手 一套
2、梅花开口两用扳手19、30 各一只
3、地脚螺丝 M20×300 一套
4、水平调整垫铁 一套
五、机床安装调试、验收：
1、安装调试：
机床到达用户现场后，由买方自行安装就位，并通知卖方开机，买方在机械及人员等方面给予积极配合。
2、机床验收：
验收标准：Q/JBCN3-2001、Q/JBCN4-2001
《数控管子螺纹车床的精度与技术标准》
