售后服务 | 整机一年保修 |
---|---|
产品类型 | 全新 |
动力类型 | 机械传动 |
控制形式 | 人工 |
类型 | 普通车床 |
适用范围 | 通用 |
主电机功率 | 11(kw) |
最大回转直径 | 800(mm) |
安装形式 | 落地式 |
是否库存 | 是 |
适用行业 | 通用 |
布局形式 | 卧式 |
主轴通孔直径 | 100(mm) |
最大加工长度 | 8000(mm) |
最大加工直径 | 520(mm) |
品牌 | 大连机床厂 |
型号 | CW6180E |

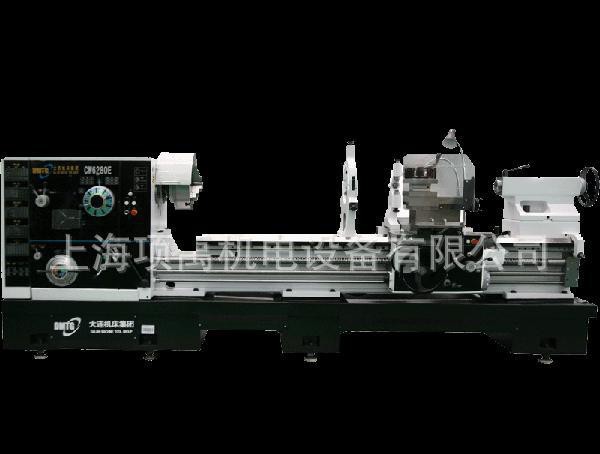

产品名称:CW-E系列普通车床
基本型号:CW61(2)63E/80E/100E
CW-E系列普通车床可进行各种车削加工,主要用于车削内外圆柱面、圆锥面以及其它具有旋转表面的零件。车削端面、切槽、切断、钻孔以及车削各种常用的公制、英制、模数和径节螺纹等。带有马鞍的车床可用来车削大直径或畸形零件。◇ 床身经过了表面淬火、磨削加工,淬火硬度HRC50;
◇ 床头箱齿轮经过了齿部淬火、精密磨齿加工,高速齿轮精度可达5级;床头箱主轴采用三点支撑,主轴刚性好;床头箱手柄采用集中操纵。进给箱齿轮也采用齿部淬火。
◇ 机床的溜板箱设有快速移动装置、过载安全装置、纵横向十字操纵手柄开合螺母手柄;
◇ 可提供公制机床、英制机床及带多种特殊功能等多种组合;
◇ 本系列机床可提供多种主轴孔径的主轴结构,主轴孔径有100mm,130mm(特殊订货)两种。机床的主轴头形式有C11型和D11型两种。通常情况下,提供C11主轴。对英制机床和特殊定货机床提供D11主轴。
◇ 本系列机床的主电机的功率为11kW(特殊定货为15kW、22kW);
◇ 机床的床头箱、进给箱采用油泵淋浴式润滑;
◇ 机床的噪声声压级不大于83(A)
型 号 | CW6163E/CW6263E | CW6180E/CW6280E | CW61100E/CW62100E |
主要规格 | |||
床身上**大工件回转直径 (mm) | 630 | 800 | 1000 |
两**间**大距离 (mm) | 750/1000/1500/2000/3000/4000/5000/6000/7000/8000 | ||
刀架上**大工件回转直径 (mm) | 350 | 520 | 710 |
马鞍内有效利用长度 (mm) | 350 | ||
马鞍内回转直径 (mm) | 800 | 1000 | 1230 |
床身导轨宽度 (mm) | 550 | ||
主轴内孔直径 (mm) | 100(130) | ||
主轴转速范围 (rpm) | (18) 7.5---1000 | ||
进给系统 | |||
纵向进给 (mm/r) | (64) 0.1---24.3 | ||
横向进给 (mm/r) | (64)0.05---12.15 | ||
溜板快移速度 (m/min) | 3.8 | ||
公制螺纹 (mm) | (52) 1---240 | ||
英制螺纹 (TPI) | (26)14---1 | ||
模数螺纹 (mm) | (53) 0.5---120 | ||
径节螺纹 (DP) | (24) 28---1 | ||
刀架 | |||
刀架下部的**大横向行程 (mm) | 460 | 470 | 530 |
小刀架的**大行程 (mm) | 200 | ||
电机功率 | |||
主电机 (kW) | 11(1460rpm) |
