首页 > 供应产品 > 南京二机CH460数控车床460数控车床

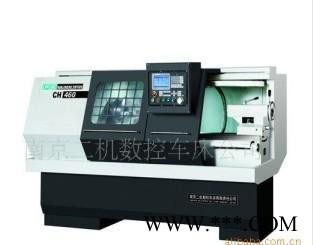

南京二机CH460数控车床460数控车床
产品: 浏览次数:995南京二机CH460数控车床460数控车床
售后服务: 整机一年保修
产品类型: 全新
是否库存:
单价: 79000.00元/部
最小起订量: 1 部
供货总量: 10 部
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-08-20 00:05

详细信息
售后服务 整机一年保修
产品类型 全新
工作形式
是否库存
动力类型 电动
主电机功率 5.5(kw)
适用行业 通用
布局形式 卧式
品牌 南京二机
型号 CH460

CH460H型数控车床

1、 CH460H是一种大规格、中速、重载型数控车床,具有十分高的刚性和突出的重切削能力。本系列产品也是南二的主导产品之一,也是开发历史较长的一个系列产品,历年来根据用户的意见和技术的发展,产品反复修改,精益求精,加之产品采用模块化方法设计,可供用户选择的配置较多,价位合理,故至今已售出900多台。

2、 机床床身采用整体式铸造,X向导轨采用矩形导轨,导轨经过超音频淬火,硬度可达肖氏76度,淬硬层达到2.6mm,刚性、耐磨性**。

3、 主轴通孔扩大至φ72,主轴**高转速2000转/分,对提高棒料件的作业能力和提高零件的加工精度、效率带来方便。

4、 电动刀架采用不抬起结构,反靠定位,霍尔元件发讯,具有较高的可靠性和高的定位精度,防护板金采用双门结构,可靠地防止了铁屑、冷却液的飞溅。

5、 强弱电箱分离,保证了强电箱内感应元件不对NC等产生干扰。

具有较高的车削精度,加工45#刚试件,尺寸精度可控制在ISO:IT7级以内,重复定位精度X:0.004 mm / Z:0.006mm之内。

规格及技术参数

项目

内容

单位

参数





床身上**大回转直径

mm

φ460

滑板上**大工件回转直径

mm

φ250(电动刀架)

**大工件车削直径

mm

φ460(四工位)     φ400 (六工位)

两**距

mm

1000





全无级变频调速

r/min

标准: 200-2000 ,可选:3000

变频主电机功率

KW

5.5      选择7.5

主轴通孔直径

mm

70

主轴头形式



A2-8

电机

行 程

X、Z轴**大行程

mm

X:240             Z:1000

X、Z轴快速定位

m/min

X:4 Z:8 (国产系统)  X:12  Z:16(进口系统)

X、Z轴进给电机

KW

X、Z轴均为2 KW(AC交流伺服)



刀架形式



标准:四位电动     选择:六位回轮、排刀

标准刀具安装尺寸

mm

25×25

刀架重复定位精度

mm

0.005之内



尾座套筒行程

mm

160

尾座套筒直径

mm

φ65

尾座套筒内孔锥度

MT

5#





机床净重/毛重

Kg

3500/4200

机床外形尺寸(长×宽×高)

mm

2580×1400×1780

包装箱尺寸  (长×宽×高)

mm

3200×1600×2100

NC控制系统



标准:GSK980T。选配:凯恩帝10T、FANUC 0i MT-TC

西门子802C或西门子802D,三菱



工作精度

(45#钢)



单位(mm)

圆度

圆柱度

平面度

螺纹

表面粗糙度

尺寸控制精度

锥度

0.005

0.02/300

0.025/φ405

0.02/50

≤Ra1.6

0.01之内

0.006/100(φ50)

注:机床附件标准按照装箱单,控制系统可根据用户要求选择
