沈阳**机床厂机床销售中心

产品类型	全新
控制形式	数控人工
类型	普通车床
适用范围	通用型
主电机功率	11
最大回转直径	630
安装形式	落地式
是否库存	是
适用行业	通用
布局形式	卧式
主轴通孔直径	φ104
最大加工长度	1500,3000,7000,6000,5000,4000,2000,1000
品牌	沈阳**机床厂

类型	普通车床	控制形式	数控
主电机功率	11（kw）	外形尺寸	2890×1380×1450（mm）
加工精度	高精度	最大回转直径	630（mm）
主轴通孔直径	φ104（mm）	安装形式	落地式
布局形式	卧式	适用行业	通用
动力类型	液压	适用范围	通用
产品类型	全新	是否库存	是

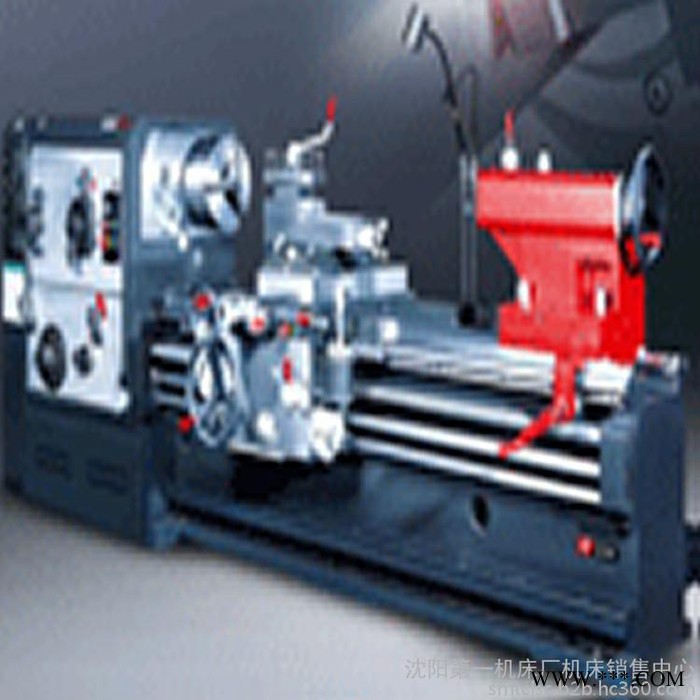

床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构，整体刚度比单壁门形筋结构提高三分之一。        操纵集中，溜板设有快移机构，用单手柄形象化操纵；主轴正反转转换及刹车采用液压控制。        车床结构刚度与传动刚度均较高，精度稳定，并能进行强力切削。        床身道轨下滑面采用TSF耐磨镶层结构，运动轻便灵活，寿命长；润滑系统为箱外循环，提高了加工精度。        主轴孔为104mm、尾座装有刻度盘和刻线，使用直观；机床外形整体美观，易于擦拭和维护。

rame="void" cellpadding="0" cellspacing="0" border="1" style="width:787px;height:922px;">

CW6163B/C CW6263B/C	CW6180Q CW6280Q	CW6193B/C CW6293B/C	CW6180B/C CW6280B/C	CW61100Q CW62100Q	CW61110B/C CW62110B/C
床身上最大回转直径	mm	630	800	930	800	1000	1100
刀架上最大回转直径	mm	350	520	650	480	680	800
最大工件长度	mm	750,1500,2000, 3000-15000 CW(93/80Q) 系列无750规格	750,1500,2000, 3000-15000 CW(93/80Q) 系列无750规格	750,1500,2000, 3000-15000 CW(93/80Q) 系列无750规格	1500,3000, 4000,5000-15000	1500,3000, 4000,5000-15000	1500,3000, 4000,5000-15000
马鞍槽内回转直径/有效宽度	mm	800/300	970/300	1100/300	1100/310	1200/310	1300/310
主轴通孔直径和轴头型式	mm	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）
主轴通孔前端锥体和顶尖锥度	mm	φ120(B系列） φ140(C系列）莫氏5号	φ120(B系列） φ140(C系列）莫氏5号	φ120(B系列） φ140(C系列）莫氏5号	φ120(B系列） φ140(C系列）莫氏5号	φ120(B系列） φ140(C系列）莫氏5号	φ120(B系列） φ140(C系列）莫氏5号
主轴转速级数和范围	r/min	18种7.5-1000(B系列） 18种8.5-800(C系列）	18种6-800 (B系列） 18种8.5-800 (C系列）	18种6-800 (B系列） 18种8.5-800 (C系列）	18种5.4-720	18种5.4-720	18种4.8-640
纵进给量级数和范围	mm/r	64种0.05-24.3	64种0.06-24.3	64种0.05-24.3	64种0.06-24.3	64种0.06-24.3	64种0.05-24.3
范围1：1	mm/r	0.1-1.52	0.1-1.52	0.1-1.52	0.1-1.52	0.1-1.52	0.1-1.52
范围16：1	mm/r	1.6-24.3	1.6-24.3	1.6-24.3	1.6-24.3	1.6-24.3	1.6-24.3
用交换齿轮微量进给范围	mm/r	0.05-0.76	0.05-0.76	0.05-0.76	0.06-0.912	0.06-0.912	0.06-0.912
横向进给量与纵进给量的比率		1/2	1/2	1/2	1/2	1/2	1/2
床鞍快移速度	mm/min	4000	4000	4000	4000	4000	4000
机床丝杠螺距	mm	12(公制）1/2"（英制）	12(公制）1/2"（英制）	12(公制）1/2"（英制）	12(公制）1/2"（英制）	12(公制）1/2"（英制）	12(公制）1/2"（英制）
公制螺纹种数、范围	mm	50种 1-240 （另有14种非标螺纹）	50种 1-240 （另有14种非标螺纹）	50种 1-240 （另有14种非标螺纹）	50种 1-240 （另有14种非标螺纹）	50种 1-240 （另有14种非标螺纹）	50种 1-240 （另有14种非标螺纹）
英制螺纹种数、范围		26种 14-1 t.p.i	26种 14-1 t.p.i	26种 14-1 t.p.i	26种 14-1 t.p.i	26种 14-1 t.p.i	26种 14-1 t.p.i
模数螺纹种数、范围	mm	53种 0.5-120	53种 0.5-120	53种 0.5-120	53种 0.5-120	53种 0.5-120	53种 0.5-120
径节螺纹种数、范围		24种 28-1 DP	24种 28-1 DP	24种 28-1 DP	24种 28-1 DP	24种 28-1 DP	24种 28-1 DP
下刀架最大横向行程	mm	315	450	500	500	500	500
上刀架最大行程	mm	200	200	200	200	200	200
尾座套筒行程	mm	250	250	250	250	250	250
尾座套筒锥度		莫氏5号	莫氏5号	莫氏5号	莫氏5号	莫氏5号	莫氏5号
床身导轨宽度及淬火硬度	mm	550RC52	550RC52	550RC52	600RC52	600RC52	600RC52
主电机功率	kW	11	11	11	11或15	11或15	11或15
快速电机功率	kW	1.1	1.1	1.1	1.1	1.1	1.1
冷却泵电机功率	w	90	90	90	90	90	90
机床宽度×高度/包装宽度×高度	mm	1380×1450 ×1720×1710 1380×1770/ (CW6180Q) 1440×1835/ 1800×2340 (CW6193系列）	1380×1450 ×1720×1710 1380×1770/ (CW6180Q) 1440×1835/ 1800×2340 (CW6193系列）	1380×1450 ×1720×1710 1380×1770/ (CW6180Q) 1440×1835/ 1800×2340 (CW6193系列）	1550×1630/ 1820×1800 1550×1790/ (CW61100Q) 1560×1900/ 1800×2520 (CW61110系列）	1550×1630/ 1820×1800 1550×1790/ (CW61100Q) 1560×1900/ 1800×2520 (CW61110系列）	1550×1630/ 1820×1800 1550×1790/ (CW61100Q) 1560×1900/ 1800×2520 (CW61110系列）
机床长度/包装箱长度
最大工件长度
750	mm	2890/3440
1500	mm	3690/4240	3700/	3690/3900	3700/4150	3700/4150	3700/3900
2000	mm	4070/
3000	mm	5190/5740	5250/	5190/5400	5250/5650	5250/5650	5250/5400
4000	mm	6120/6640	6120/	6100/6350	6250/6650	6250/6650	6250/6450
5000	mm	7200/7750	7200/	7200/7430	7250/8050	7250/8050	7250/7630
机床净重
最大工件长度
750	mm	3400/4400
1500	mm	3700/4700	4300/	4200/4950	4900/6000	4900/6000	5500/6350
2000	mm	4200/
3000	mm	4700/5900	5300/	5200/6250	5500/6900	5500/6900	6100/7250
4000	mm	5800/7700	6400/	6300/7500	6100/8000	6100/8000	6700/8150
5000	mm	6800/8800	7400/	7300/8700	6900/9000	6900/9000	7500/9200
床身宽度	mm	550	550	550	600	600	600
最大承重	kg	2000	2000	2000	2000	2000	2000
