| 产地 | 广州 |
|---|---|
| 产品认证 | 3C认证 |
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 设备类型 | 卧式 |
| 主电机功率 | 2.2（kw） |
| 执行质量标准 | 国标 |
| 品牌 | 翊锠机械 |
| 型号 | YC-46 |
| 加工定制 | 是 |

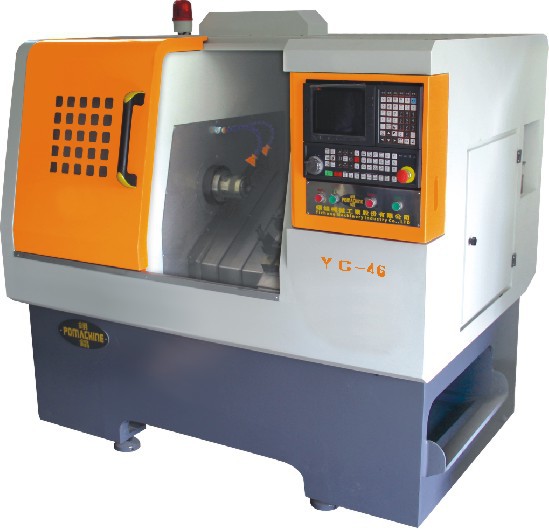

YC-46型斜床身排刀式数控车床

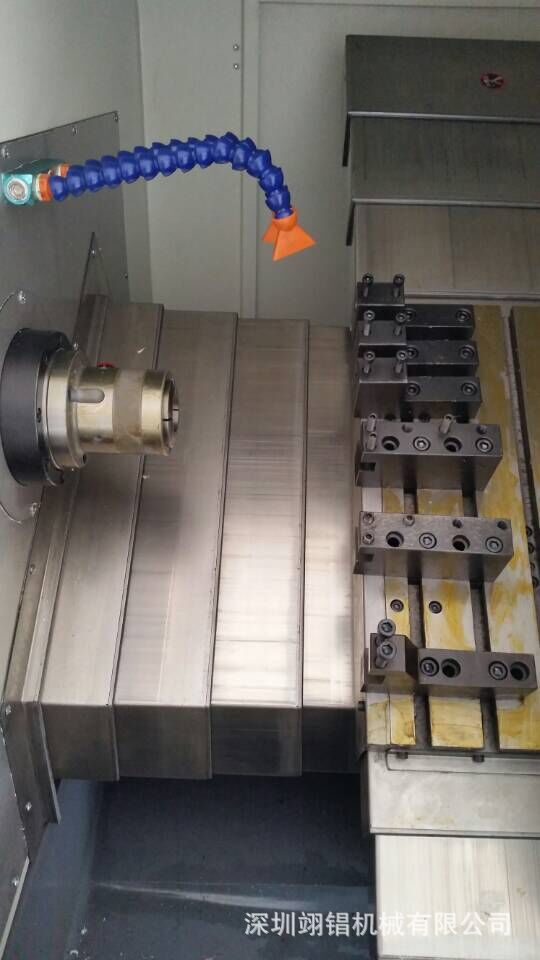

内部构造

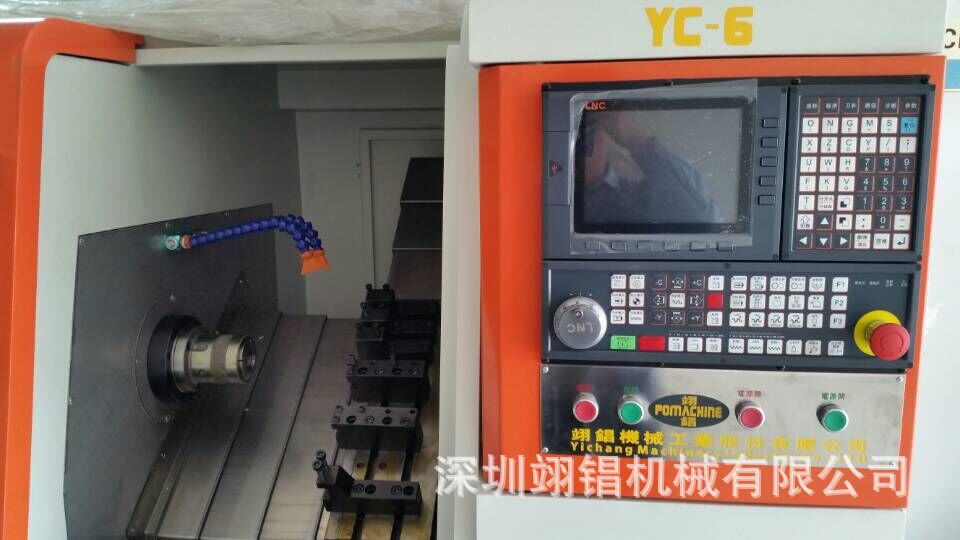

内部构造
主要性能特点：
●树脂砂铸造的45°（30°）整体床身底座结构，并经严格的时效处理，确保机床的高精度、高刚性。
●高精度通孔式主轴结构，进口主轴轴承，主轴最高转速4000转/分。
●加宽型精密直线导轨，增强了机床的整体刚性，车削粗糙度可达Ra0.8～0.4。
●中置式台湾精密滚珠丝杠，消除了侧扭力，丝杠轴承采用进口专用丝杠支撑轴承，传动平稳。
●纵向和横向丝杠均采用无间隙联轴器和交流伺服电机直联，保证了传动的高精度。
●加宽T型刀架板扩大了刀具的安装范围，刀座调整方便，换刀高速准确，重复换刀误差最小。
●高性能自动间歇润滑系统，能及时地对导轨、丝杠集中润滑，确保机床处于良好的润滑状态。
●外置式独立强电柜，维护方便；侧置式冷却箱和接屑盒，排屑流畅，清屑方便。
●机、电、液一体化，高性能液压站，全封闭罩壳，不锈钢防护，转位式操作面板，操作安全方便。
| 标准配置： | 可选配置： |
| ●宝元/新代系统 ●日本NSK进口高精度P4级主轴轴承 ●日本进口丝杠专用轴承 ●德国博世力士乐或台湾精密直线导轨 ●台湾精密预拉伸滚珠丝杠 ●台湾6＂中空液压回转油缸 ●后拉式精密液压筒夹 ●变频主电机 ●变频器 ●自动润滑系统 ●冷却系统 ●液压系统 ●热交换器 ●机床调整垫铁 ●机床三色灯 ●全封闭防护 | ●GSK980TDb/SIEMENS/KND系统 ●台湾6＂中空/中实液压三爪卡盘 ●台湾6＂中实液压回转油缸 ●伺服主电机 ●八工位液压刀塔 （63中心高） ●电柜空调 ●自动排屑器 |
主要技术参数：
| 机床型号 | YC-46 | |
| 最大回转直径 | mm | Φ360 |
| 最大加工直径 | mm | Φ200 |
| 最大加工长度 | mm | 150 |
| 主轴孔径 | mm | Φ56 |
| 最大通料直径 | mm | Φ46 |
| 主轴锥孔 | | A2-5 |
| 主轴马达 | kw | 4 |
| 冷却马达 | kw | 0.18 |
| X轴最大行程 | mm | 800 |
| Z轴最大行程 | mm | 280 |
| X/Z轴快移速度 | m/min | 28 |
| 最大排刀数量 | pcs | 8 |
| 外径刀具尺寸 | mm | 16/20 |
| 内径刀具尺寸 | mm | 16/20 |
| 重复定位精度X/Z | mm | ±0.005 |
| X/Z轴反向间隙 | m/min | <0.01 |
| 加工圆度 | mm | 0.003 |
| 加工锥度 | mm | <0.01/100 |
| 加工真圆度 | mm | 0.003 |
| 主轴转速 | r/min | 4000 |
| 外形尺寸（长×宽×高）： | 1800 mm×1400 mm×1700 mm | |
| 重量：： | KG | 3000 |
