产地 | 山东 |
---|---|
动力类型 | 机械传动 |
加工精度 | 高精度 |
设备类型 | 卧式 |
品牌 | 台鼎 |

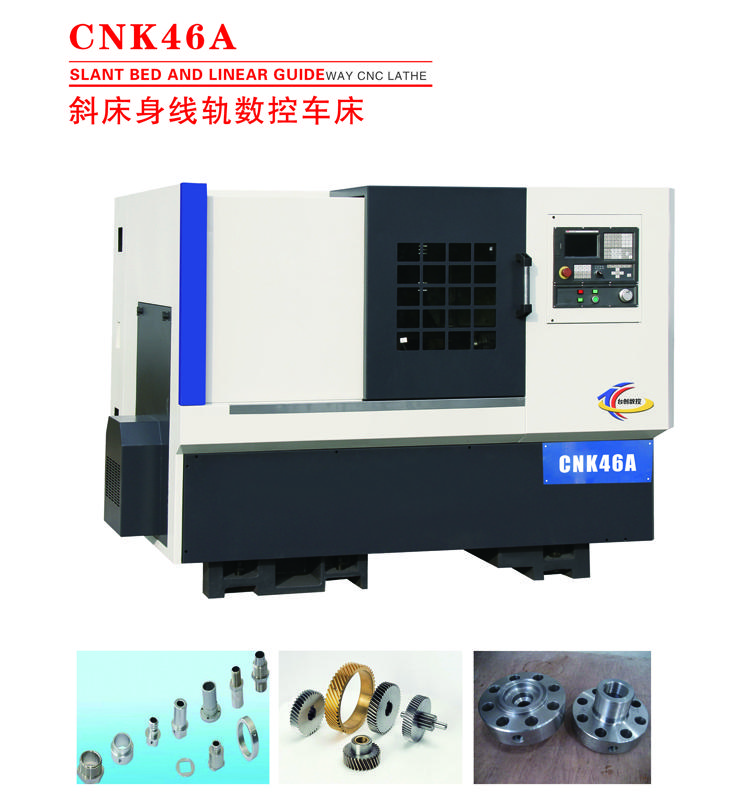

型号 | CNK46A |
部分 | 机 型 项 目 | TCK46A | 客户要求 |
主 要 参 数 | 床面最大上回转直径 | Φ460 |
|
最大加工直径 | Φ400 |
| |
刀架上最大加工直径 | Φ170 |
| |
最大加工长度 | 350 |
| |
两顶尖距离 | 370 |
| |
主 轴 及 卡 盘 参 数 | 主轴头形式(可选卡盘) | A2-5(8″) |
|
主轴电机功率 | 5.5KW |
| |
主轴最高转速 | 4000rpm |
| |
主轴孔直径 | Φ56 |
| |
棒料通径 | Φ42 |
| |
进 给 部 分 参 数 | X/Z轴丝杆规格 | 3210/3210 |
|
X轴极限行程 | 240 |
| |
X轴电机扭矩 | 7.5N.M |
| |
X/Z轴线轨规格 | 35/35 |
| |
Z轴极限行程 | 400 |
| |
Z轴电机扭矩 | 7.5N.M |
| |
X、Z轴连接方式 | 直联 |
| |
刀 塔 或 排 刀 | 可选装刀塔(特殊配置) | CLT-80-8T/12T | 8工位电动刀塔 |
刀塔中心高尺寸 | 80mm |
| |
尾 座 部 分 | 套筒直径 | 65 |
|
套筒行程 | 80 |
| |
尾座最大行程 | 200 |
| |
尾座套筒锥孔 | 莫氏4# |
| |
床身 | 床身形式及斜度 | 整体式/30o |
|
重量 | 重量(约重) | 2600kg |
|
1.产品的主要用途
本机床主要用于加工各种轴类、盘类零件,可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面,能够满足黑色金属及有色金属高速切屑的速度需求。适合汽车、摩托车、电子、航天、军工等行业对转体类零件进行高效、大批量、高精度的加工。加工精度可达到7级。
.2机床的精度
本机床的精度符合GB/T 16462.1-2007 《卧式机床 几何精度检验》标准。
.3机床的使用环境
本机床适合在下述规定的实际环境和运行条件中使用。
环境空气温度:5℃~40℃范围内;
温度:最高温度40℃,相对湿度不超过50%范围内,且湿度变化的原则是不应引起冷凝。

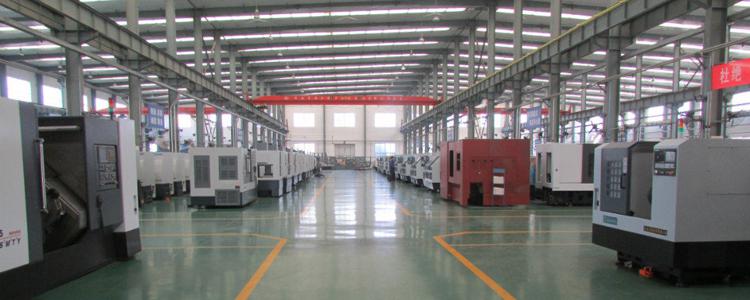

滕州台鼎机床厂是集产品设计、研发、制造与销售于一体的高新技术企业。主要生产经营数控车床、数控铣床、数控加工中心、龙门加工中心、数控雕铣机,数控专用机床等三十几个系列产品。公司占地面积1.2万平方米是滕州市重点招商引资项目。拥有中高级技术人员30多名,各类工程技术人员80多名。公司座落于素有“九省通衢、鲁南明珠”之称的科圣墨子故里--滕州市,北邻孔子故里曲阜,南靠烟波浩渺的微山湖,是仰岱岳、谒孔孟、游泉城、泛舟微山红荷湿地的旅游胜地。京福高速公路、京沪铁路、高铁东站、104国道贯穿全境,交通发达。欢迎各界朋友光临指导!
多年来,公司在不断地创新与发展,吸收了沈阳机床,宝鸡机床,云南机床等国内知名品牌产品技术。公司推出多款数控车床,数控铣床,立式加工中心等数控机床产品,产品的高性价比得到了新老客户的认可。
公司产品已覆盖全国各地,并已出口朝鲜、安格拉、肯尼亚、南非等多个国家和地区。年销售额达5000万元,出口额1500万元。
公司始终遵循:质量是生命 诚信是根本 客户是上帝 服务是保障的经营理念,通过近十年的努力,现已发展成资产近1000万元,年产值近5000万元的中型高新技术企业。在百花争艳的机床行业中成为我国数控机床机行业一枝新秀。
一、保证产品质量优良 1、确保质量管理体系在企业内有效贯彻运行规范并落实各项工作要求和行为,使产品质量达到各项技术标准和用户的要求。 2、在产品的制造全部过程中,严格把好质量关,认真按合同、技术文件和有关标准规范进行检验,不合格产品不出公司,并接受用户或委托的第三方面进行监督检查。 3、对所提供的产品质量全面负责。 |
二、保证制作进度,及时供货。 1、严格按订货合同规定的时间交货,认真履行合同规范内的各项要求和条款,除非人力不可抗拒的原因外不得推迟交货期。 2、在制作过程中,如需方由于设计和现场施工原因需要暂缓或变更等情况,我公司将认真及时配合做好调整。3、产品制作完成后,认真做好检验,根据产品的不同情况做好包装、防震、防湿等工作、做好现场验收和交接工作。按用户要求负责运送到交货现场,并及时通知需方。 |
三、保证提供优质的售后服务 1、凡由我公司在制造生产过程中引起的质量问题,在保质期内均可由我公司负责解决。 2、质量保证期内接到用户反应的质量问题,不论是否我公司造成的均积极协助解决,并保证24小时内提出处理意见,如需现场处理及时派出服务人员解决问题,以用户满意为第一标准、确保益,提高企业的信誉。 3、为产品建立生产检测和技术各项档案,保证每批、件产品具有可追溯性,以备查询。定期走访用户,特别重视用户的反馈意见和评价,不断提高和完善服务措施。 |
