| 数控机床分类 | 数控车床 |
|---|---|
| 主电机功率 | 5.5（kw） |
| 运动方式 | 轮廓控制 |
| 加工尺寸范围 | 240*400（mm） |
| 主轴转速范围 | 3500（rpm） |
| 刀具数量 | 4 |
| 控制方式 | 半闭环控制 |
| 控制系统 | 广数 |
| 布局形式 | 卧式 |
| 动力类型 | 电动 |
| 用途 | 金属切削 |
| 适用行业 | 通用 |
| 售后服务 | 整机保修一年，终身维修服务。 |
| 品牌 | 滕东 |
| 型号 | TCK46A |

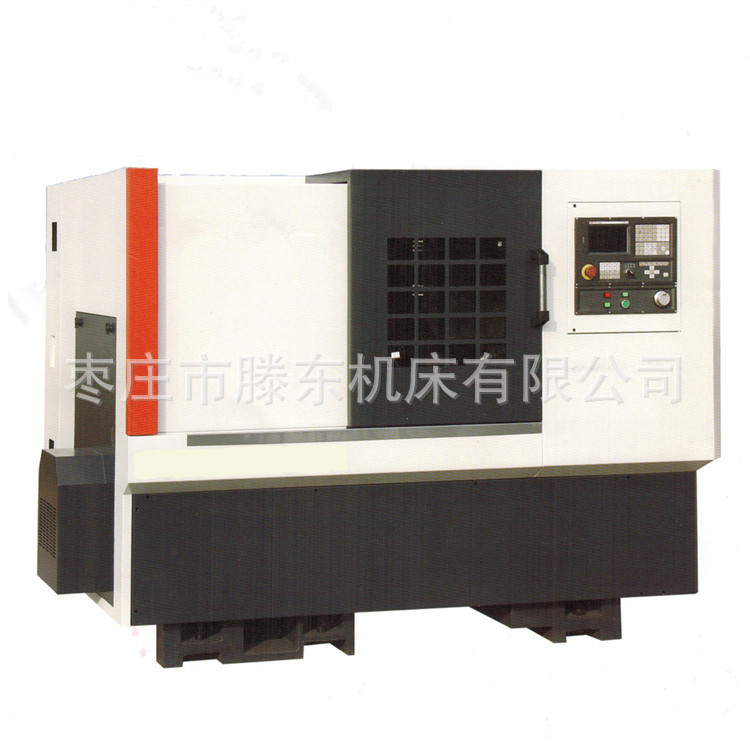

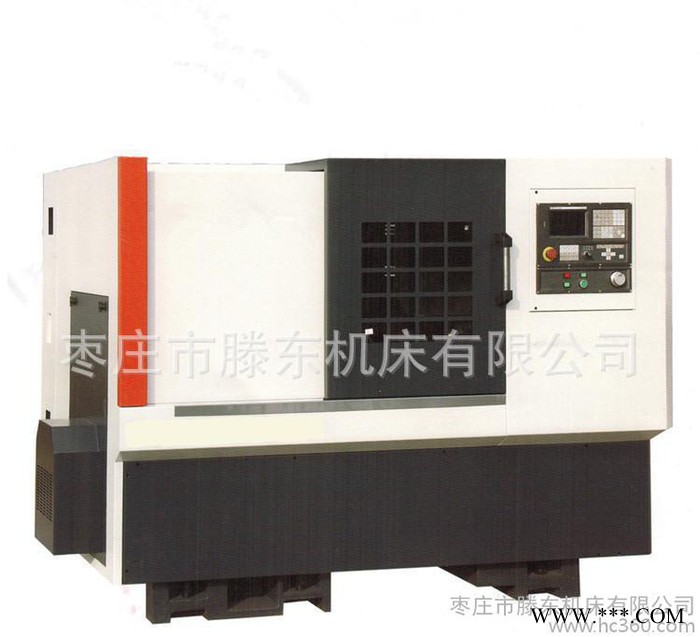

斜床身线轨数控车床TCK46A
数控车床用途：
本机床主要用于加工各种轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，能够满足黑色金属及有色金属高速切削的速度需求。适合汽车**、电子、航天、军工等行业对回转零件进行高效、大批量、高精度的加工，加工精度可达到7级。
主要配置：
KND1000TC总线系统、主轴伺服调速5.5KW，主轴单元3500转、台湾线轨和丝杠、主轴通孔Φ56mm，8寸国产中空卡盘，8工位液压刀塔，联体床身，液压尾座，行程X:240mm，Z:350mm。
主要技术参数：
机 型 | 单位 | TCK46A |
床面**大上回转直径 | mm | Φ460 |
**大加工直径 | mm | Φ400 |
刀架上**大加工直径 | mm | Φ170 |
**大加工长度 | mm | 350 |
两**距离 | mm | 370 |
主轴头形式（可选卡盘） |
| A2-5（8″） |
推荐主轴电机功率 | KW | 5.5 |
主轴**高转速 | rpm | 3500 |
主轴孔直径 | mm | Φ56 |
棒料通径 | mm | Φ44 |
X/Z轴丝杆规格 | mm | 3210/3210 |
X轴极限行程 | mm | 240 |
推荐X轴电机扭矩 | NM | 7.5 |
X/Z轴线轨规格 | mm | 35/35 |
Z轴极限行程 | mm | 400 |
推荐Z轴电机扭矩 | NM | 7.5 |
X、Z轴连接方式 |
| 直联 |
可选装刀塔（特殊配置） |
| 80-8T/12T |
推荐刀塔中心高尺寸 | mm | 80 |
套筒直径 | mm | 65 |
套筒行程 | mm | 80 |
尾座**大行程 | mm | 200 |
尾座套筒锥孔 | mm | 莫氏4# |
床身形式及斜度 外型尺寸（长×宽×高） | mm | 整体式/30° 2650×2210×2305 |
重量(约重) | kg | 2600 |
