首页 > 供应产品 > 强力切削卧式铣床X6140标准北一机卧式铣床
强力切削卧式铣床X6140标准北一机卧式铣床
产品: 浏览次数:867强力切削卧式铣床X6140标准北一机卧式铣床
品牌: 滕东
类型: 卧式铣床
重量: 3850(kg)
单价: 100500.00元/部
最小起订量: 1 部
供货总量: 97 部
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-08-19 21:35

详细信息
类型 卧式铣床
重量 3850(kg)
主电机功率 11(kw)
主轴转速范围 30-1500(rpm)
工作台尺寸 1600*400(mm)
T型槽数目 5
控制形式 仿形
布局形式 卧式
作用对象 五金
作用对象材质 金属
适用范围 通用
适用行业 通用
产品类型 全新
是否库存
售后服务 三包一年上门服务
品牌 滕东
型号 X6140

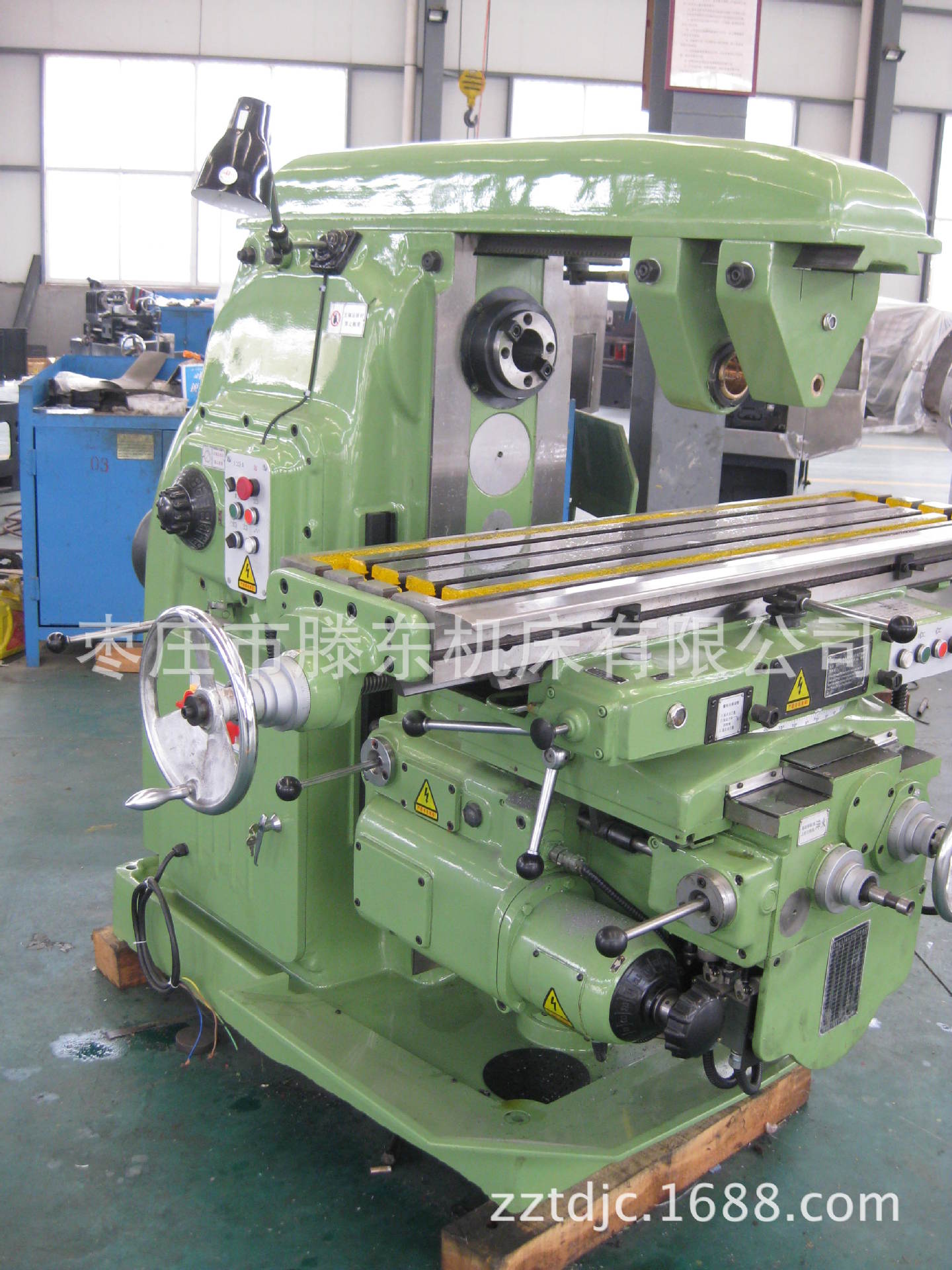

照片 917

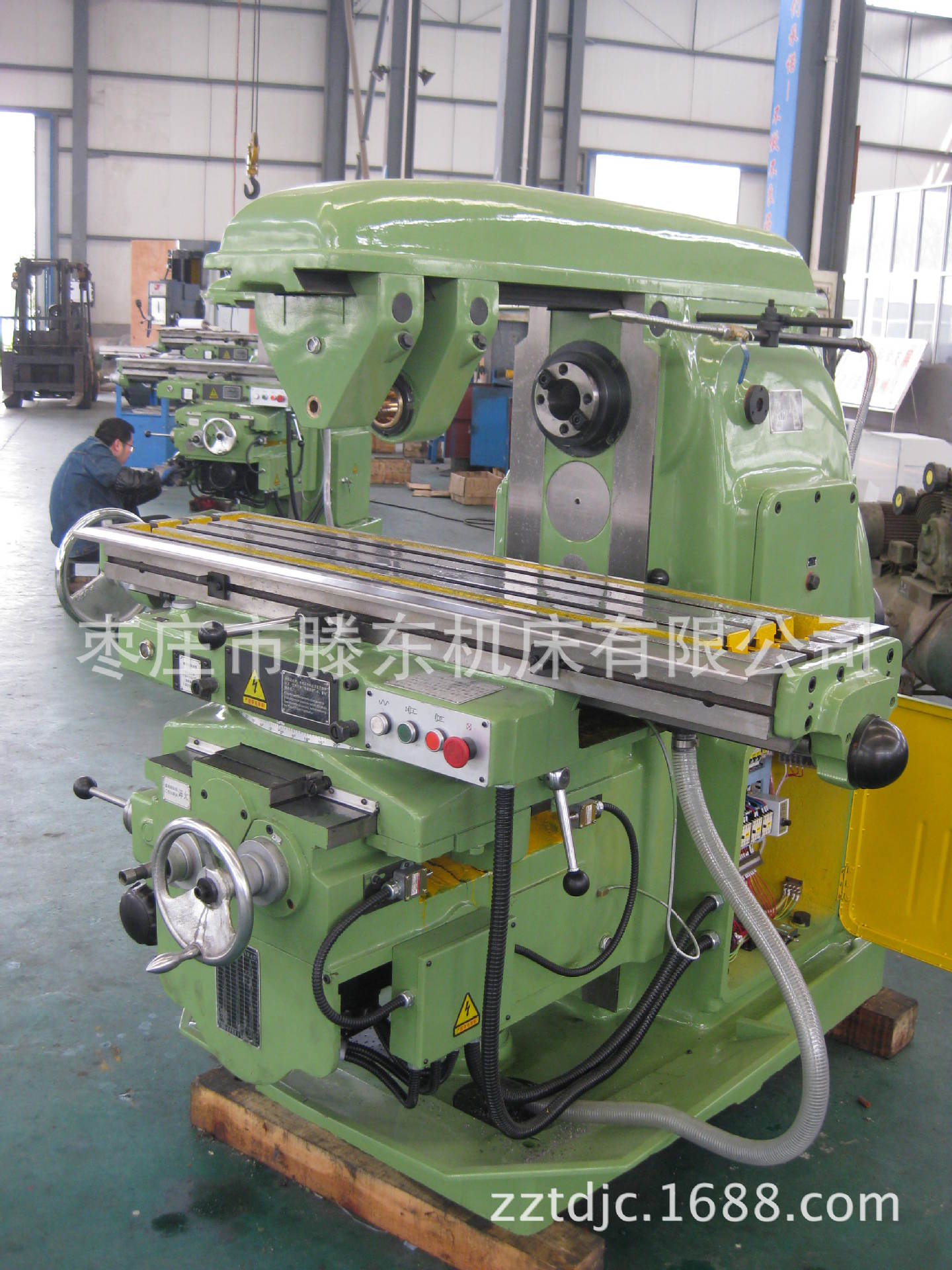

照片 916

照片 914

卧式铣床参数UnitsX6132X6140
工作台尺寸mm1320*3201600*400
T型槽数目/宽度/间距mm3-18-703-18-90
工作台**大承重kg500800
X向(工作台纵向)手动/机动mm700/680900/880
Y向(滑座横向)手动/机动mm255/244315/300
Z向(升降台垂向)手动/机动mm320/300380/360
切削进给速度mm/minX:23.5-1180,Y:15-786,Z:8-394X:23.5-1180,Y:23.5-1180,Z:8-394
快速移动速度mm/minX:2300,Y:1533,Z:770X:2300,Y:2300,Z:770
主轴转速范围r/mm30-150030-1500
主轴转速极数级(stpes)1818
主轴中心至工作台面距离mm30-35030-410
主轴电机功率kW7.511
机床外形尺寸(长*宽*高)mm2294*1770*19042556*2159*1770
净重kg28003850





卧式升降台铣床是一种通用金属切削机床。本机床的主轴锥孔可直接或通过附件安装各种圆柱铣刀、成型铣刀、端面铣刀、角度铣刀等刀具,适用于加工各种零部件的平面、斜面、沟槽、孔等,是机械制造、模具、仪器、仪表、汽车**等行业的理想加工设备。

特点  1.主轴套筒可手动微进给,并设有限位装置,铣头可顺、逆时针回转调整45°;  2.工作台可纵、横向手动进给和垂直升降,同时纵、横向又可实现机动快进、机动进给和垂直向机动升降;  3.采用1加长滑块,加长工作台,工作台行程长,稳定性更强;  4.主传动和进给均采用齿轮变速机构,12级不同转速,调速范围广;  5.主轴轴承采用圆锥滚子轴承,承载能力强,且采用能耗制动,具有制动转矩大,停止迅速,制动可靠;  6.采用矩型导轨稳定性好;  7.工作台及导轨经超音频淬火,强度更强。  卧式升降台铣床主轴钢度好,承载能力强。  1.工作台X、Y、Z三方向机动进给  2. X、Y、Z三方向导轨副超音频淬火、精密磨削  3.手动润滑装置可对丝杠及导轨进行强制润滑。  4.可配置特殊附件:立铣头,实现立铣功能。  立卧式万能升降台铣床特点:  1.可实现立、卧铣两用种加工功能。  2. 两节回转式铣头、主轴可在任意角度回转和调整。  3.可用于加工壳体和模具。  4.工作台X、Y向机动进给。结构  1.铣床床身用来固定和支承铣床各部件。顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨,供升降台上下移动。内部装有主电动机,主轴变速机构,主轴,电器设备及润滑油泵等部件。  2.横梁横梁一端装有吊架,用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动,其伸出长度由刀杆长度来进行调整。  3.主轴是用来安装刀杆并带动铣刀旋转的。主轴是一空心轴,前端有7:24的精密锥孔,其作用是安装铣刀刀杆锥柄。  4.纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动, 以带动台面上的工件作纵向进给。台面上的 T形槽用以安装夹具或工件。  5.横向工作台横向工作台位于升降台上面的水平导轨上,可带动纵向工作台一起作横向进给。  6.转台转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0~45o),以便铣削螺旋槽等。具有转台的卧式铣床称为卧式万能铣床。  7.升降台 升降台可以带动整个工作台沿床身的垂直导轨上下移动, 以调整工件与铣刀的距离和垂直进给。  8.底座底座用以支承床身和升降台,内盛切削液。操作规程  01:操作前检查万能升降台铣床各部位手柄是否正常,按规定加注润滑油,并低速试运转1~2分钟,方能操作。  02:工作前应穿好工作服,女工要戴工作帽,操作时严禁戴手套。  03:装夹工件要稳固。装卸、对刀、测量、变速、紧固心轴及清洁机床,都必须在万能升降台铣床停稳后进行。  04;工作台上禁止放置工量具、工件及其它杂物。  05:开车时,应检查工件和铣刀相互位置是否恰当。  06:万能升降台铣床自动走刀时,手把与丝扣要脱开;工作台不能走到两个极限位置,限位块应安置牢固。  08:工作台与升降台移动前,必须将固定螺丝松开;不移动时,将螺母拧紧。  09:刀杆、拉杆、夹头和刀具要在开机前装好并拧紧,不得利用主轴动转来帮助装卸。  10:使用完毕应关闭电源,清扫铣床,并将手柄置于空位,工作台移至正中。
