| 类型 | 龙门铣床 |
|---|---|
| 重量 | 12000（kg） |
| 主电机功率 | 15（kw） |
| 主轴转速范围 | 6000（rpm） |
| 工作台尺寸 | 1600*800（mm） |
| 主轴锥孔锥度 | BT50 |
| T型槽数目 | 5 |
| 控制形式 | 数控 |
| 布局形式 | 立式 |
| 作用对象 | 五金 |
| 作用对象材质 | 金属 |
| 适用范围 | 通用 |
| 适用行业 | 通用 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 整机保修一年，终身维修服务。 |
| 品牌 | 滕东 |
| 型号 | XK2308 |

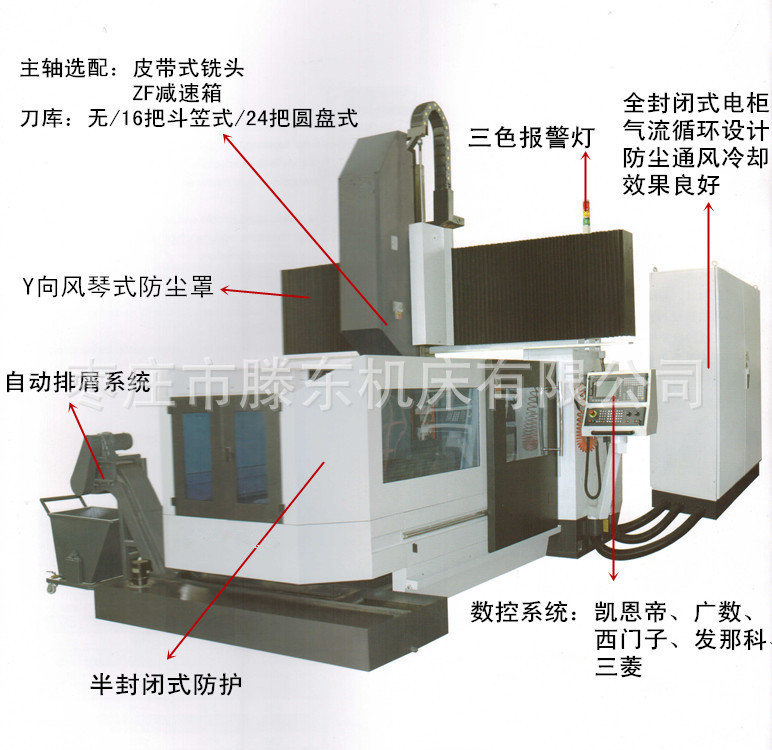

数控龙门铣床主要配置
1．树脂砂铸件。
2．台湾产主轴（台大、丹铨），台湾产主轴电机皮带轮及日本主轴皮带。
3．台湾产增压缸（主轴配套）。
4．台湾产滚珠丝杠（滚珠丝杠为台湾HIWIN）。
5．进口轴承（日本NSK）。
6．河谷润滑系统。
7．X、Y轴导轨副为滚柱直线导轨副（台湾HIWIN）；Z轴导轨为滑动导轨，与其相配导轨面贴塑。
8．可选数控系统：凯恩帝、广数、西门子、发那科、三菱、华中；
9．主轴电机和驱动电机（系统配套）；
10．主要电气（天水二一三、北京机床电器）；
11．国产X、Y轴导轨防护罩；
12．外防护为环形钣金喷塑；
13．排屑装置可选配；
14．油漆：可根据客户要求（色板）配置，喷涂油漆颜色；

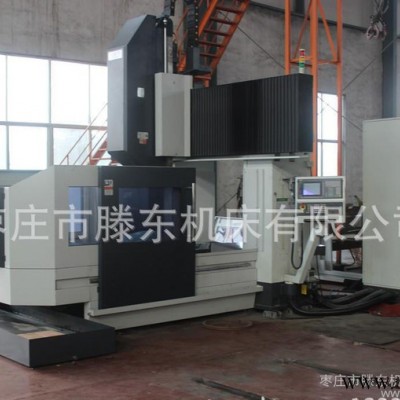

XK2308数控龙门铣床简介
1 机床主要用途
本机床适用于数控铣削，镗孔，钻孔，攻丝，加工钢件、铸钢件，铸铁件等。机床使用附件头能够实现对各种盘类、板类、壳体、模具等复杂零件在一次装夹中完成钻、铣、镗、扩、铰、攻丝等多种工序加工，可用于中小批量零件的高效加工制造，对复杂、高精度零件的加工更显其优越性，也可组成自动生产线进行大批量生产，保证零件的产品质量和高效的生产。
2 机床组成
本机床为定梁龙门式数控铣床，由床身、工作台、横梁、立柱、滑座、滑枕等主要基础件和平衡系统、电气系统等组成。机床结构设计合理，床身、工作台、横梁、立柱、滑座、滑枕等主要基础件采用树脂砂造型铸造，并经过热时效和振动时效处理，有足够的静态、动态、热态刚度，良好的耐磨性、热稳定性、抗振性，保证系统具有良好的动态品质，为机床性能的稳定提供了保障，确保机床长期使用精度的稳定性，使机床长期稳定地连续高速加工。
3 机床主要结构
机床主轴采用高精度主轴组件，皮带式铣头，主轴为伺服电机驱动。X、Y、Z三轴伺服控制；X、Y、Z三个方向进给采用高精度高强度的滚珠丝杠。
3.1 主轴采用台湾知名品牌高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达6000rpm；主轴采用中心吹气结构，在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁，保证刀具夹持的精度；
3.2 X、Y、Z三轴伺服控制，采用台湾高精度高强度的滚珠丝杠，丝杠安装进行预拉伸，联接刚性大，进给速度高；滚珠丝杠无背隙，保证机床的定位精度。Z轴设有液压平衡装置，保证了上下运动相同的驱动力；
3.3 X、Y轴导轨副为滚柱直线导轨副，Z轴滑动导轨副，丝杠、导轨均设有防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
3.4 机床外防护采用环形封闭结构设计，安全可靠；
3.5采用集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
3.6机床电气系统布线整齐，结构合理，电箱密封良好，保证了良好的使用环境；
3.7数控系统（凯恩帝、广数、西门子、发那科、三菱）可选配；系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口；
3.8本机床操作方便，灵活快捷；
3.9机床钣金颜色可按客户需求定做
4 机床工作环境
4.1电源：三相交流 380V±10% 50HZ±1HZ
4.2环境温度：0℃～40℃
4.3相对湿度：≤90%
5 主要技术参数
技术参数 | XK2308 | XK2308A |
工作台尺寸(宽*长) | 800×1600 | 800×1600 |
工作台承重（kg） | 3000 | 3000 |
龙门宽度（mm） | 1200 | 1200 |
工作台T型槽（数目-尺寸×间距）(mm) | 5-22×140 | 5-22×140 |
工作台移动方向行程（mm） | 1750 | 1750 |
主轴滑座移动方向行程（mm） | 1200 | 1200 |
主轴上下移动方向行程（mm） | 500 | 650 |
主轴端面至工作台面距离（mm） | 110-610 | 110-760 |
主轴规格（型号/安装直径）（mm） | BT50/φ155 | BT50/φ155 |
主轴转速（r/min） | 6000 | 6000 |
X.Y轴快速移动（mm/min） | 10000 | 10000 |
Z轴快速移动（mm/min） | 5000 | 5000 |
X.Y.Z轴进给速度（mm/min） | 5-5000 | 5-5000 |
主轴电机功率（kw） | 15 | 15 |
X.Y.Z轴电机扭矩（Nm） | 30.22.22 | 30.22.22 |
X.Y轴定位精度（mm） | 0.025 | 0.025 |
Z轴定位精度（mm） | 0.018 | 0.018 |
X.Y轴重复定位精度 | 0.012 | 0.012 |
Z轴重复定位精度（mm） | 0.010 | 0.010 |
X/Y轴导轨 | 滑动导轨 | 滑动导轨 |
Z轴导轨 | 滑动导轨 | 滑动导轨 |
机床重量约（t） | 12 | 12.5 |
机床尺寸（mm） | 4900*3200*3150 | 4900*3200*3150 |
多样化选择
