| 数控机床分类 | 数控车床 |
|---|---|
| 主电机功率 | 30（kw） |
| 运动方式 | 轮廓控制 |
| 加工尺寸范围 | 1900（mm） |
| 主轴转速范围 | 7-200（rpm） |
| 刀具数量 | 16 |
| 控制方式 | 半闭环控制 |
| 控制系统 | fanuc knd |
| 布局形式 | 立式 |
| 动力类型 | 电动 |
| 用途 | 金属切削 |
| 适用行业 | 通用 |
| 售后服务 | 整机一年保修 |
| 品牌 | 滕东 |
| 型号 | VTL-1900 |

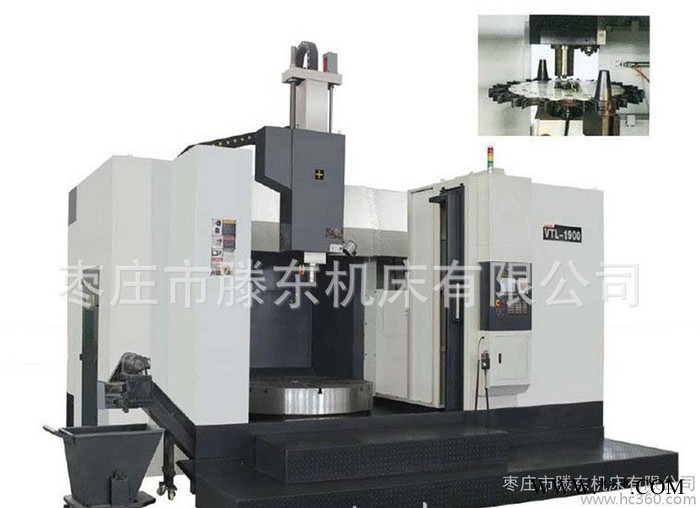

一、产品简介与用途
本机床适用于高速钢及硬质合金刀具对各种黑色金属、有色金属和部分非金属材料零件的车削加工，可粗精加工内外圆柱面、内外圆锥面、端面、切槽、螺纹、回转曲面等。适合于批量型零件的高效加工制造，对复杂、高精度零件的加工更显其优越性。

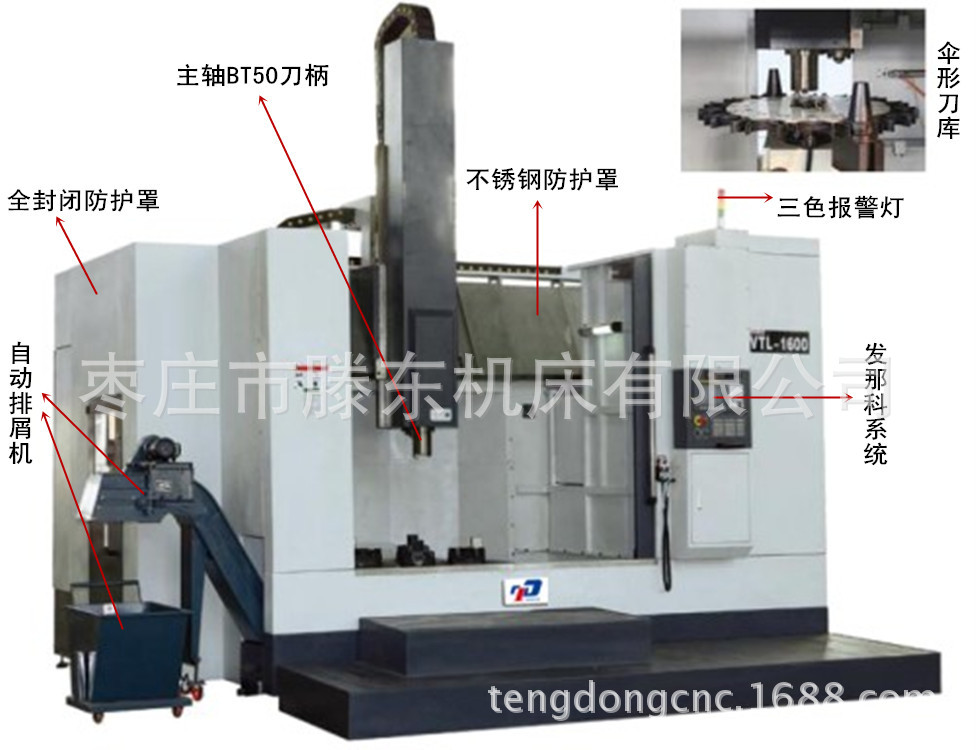

二、 主要结构特点
a) 机床采用封闭龙门式结构型式；主轴采用短主轴结构，变频电机驱动；底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，在底座的内部分布着加强筋，滑座为箱体式结构，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障。
b) X、Z二个方向进给采用高精度高强度的滚珠丝杠，进给速度高；驱动电机通过减速箱、弹性联轴器与丝杠联接，进给伺服电机将动力传递给高精度滚珠丝杠，保证机床的定位精度；
c) 主轴采用两段可伸缩结构，可以保证小工件在Z向的加工深度。
d) X、Z二个方向导轨、丝杠都采用伸缩不锈板密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
e) 机床外防护采用全封闭结构设计，安全可靠；
f) 采用集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
g) 本机床操作方便，灵活快捷；
三、主要技术规格和参数：
参数 | Specifications | VTL-1900 | |
最大车削直径 | Max.Turning diameter | 1900mm | |
最大回转直径 | Max.Swing diameter | 2000mm | |
工作台直径 | Work table diameter | 1600mm | |
最大工件重量 | Max. weight of work piece | 8T | |
工作台转速范围 | Speed range of worktable | 7-200r/min | |
刀架行程 | Travel of toolpost | Horizontal | 2000mm |
Vertical | 1000mm | ||
刀柄 | Tool holder | BT50 | |
最大刀具重量 | Max.Tool weight | 15kg | |
最大刀具长度 | Max.Tool length | 100mm | |
刀架进给量范围 | Range of toolpost feed | 1-200mm/min（stepless） | |
刀架快速移动速度 | Rapid feed of toolpost | Horizontal | 6000mm/min |
Vertical | 4000 mm/min | ||
主电机 | Power of main motor | 30-37kw | |
机床重量 | Weight of machine | 20T | |
外形尺寸 | Overall dimensions | 6000×4600×4300mm | |
1、 CNC控制系统（标准配置)
本机床配有FANUC OI MATE-TD系统,系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口，能实现DNC加工。
主轴电机功率22 KW
X轴系统伺服电机功率3Kw(β22/3000)扭矩20N.m
Z轴系统伺服电机功率3Kw(β22/3000)扭矩20N.m
2、 电源装置
电源形式三相交流380V±10% 50Hz
用电容量40KVA
3、 冷却系统
水箱容积：140L
冷却泵功率：180W
冷却泵流量：70L/min
额定扬程：20m
四、随机技术文件
1. 使用说明书
2. 合格证书
3. 装箱单
4. 数控系统操作说明书
5. 数控系统维修说明书
6. 卡盘使用说明书
五、机床随机附件清单
序号 | 名 称 | 规 格 | 单位 | 数量 | 备注 |
1 | 方套筒扳手 | 17 | 件 | 1 |
|
2 | 水平板 |
| 件 | 1 |
|
3 | 垫铁 |
| 套 | 8 |
|
4 | 双头呆板手 | 6×7、8×10、9×11、12×14、14X17、19X22、24X27 | 件 | 各1 |
|
5 | 单头呆板手 | 30 | 件 | 1 |
|
6 | 内六角板手 | 2、2.5、3、4、5、6、 8、10、12、14 | 件 | 各1 |
|
7 | 十字螺丝刀 | 100 | 件 | 1 |
|
8 | 电源互锁开关钥匙 |
| 把 | 2 |
|
9 | 程序保护钥匙 |
| 把 | 2 |
|
随机技术文件
1. 使用说明书
2. 合格证书
3. 装箱单
4. 数控系统操作说明书
5. 数控系统维修说明书
6. 卡盘使用说明书
机床随机附件清单
序号 | 名 称 | 规 格 | 单位 | 数量 | 备注 |
1 | 方套筒扳手 | 17 | 件 | 1 |
|
2 | 水平板 |
| 件 | 1 |
|
3 | 垫铁 |
| 套 | 8 |
|
4 | 双头呆板手 | 6×7、8×10、9×11、12×14、14X17、19X22、24X27 | 件 | 各1 |
|
技术服务和售后服务
1、免费提供机床操作手册，电器原理图，系统操作手册，系统维修手册。
2、免费进行机床的首次安装和调试。
3、机床保质期一年，负责三包。
4、保修期满后，乙方以优惠价收取更换故障零件的费用，并提供零部件的备件。
5、 设备终身维修。
