| 类型 | 普通车床 |
|---|---|
| 控制形式 | 人工 |
| 主电机功率 | 11（kw） |
| 外形尺寸 | 3700*1450*1770（mm） |
| 加工精度 | 普通精度 |
| 最大加工长度 | 1500（mm） |
| 最大回转直径 | 630（mm） |
| 主轴转速级数 | 18 |
| 主轴通孔直径 | 104（mm） |
| 安装形式 | 落地式 |
| 布局形式 | 卧式 |
| 适用行业 | 通用 |
| 动力类型 | 联合传动 |
| 适用范围 | 通用 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 整机保修一年，终身维修服务。 |
| 品牌 | 滕东 |
| 型号 | CW6163B |
第一部分 售后一、保修期及售后服务
保修期
在保修期内，因产品质量问题发生的机床故障，公司负责免费维修，其中：保修期第一年内因产品质量问题需更换零部件的，公司负责免费更换。保修期内，因非产品质量而发生的机床故障，公司负责派技术人员维修，适当收取成本费。
售后服务
如机床出现故障，公司售后服务人员会在48小时（本省24小时）内到达用户现场，对机床故障进行排除。完工后由用户填写质量问题“反馈单”。
第二部分 产品介绍
一、 机床的功能
本机床能承担各种车削工作，如车削内外圆柱面，圆锥面及其它旋转面，车削端面及各种常用螺纹——公制、英制、模数及径节螺纹以及拉削油槽、键槽等工作。
本机床可加工钢、铸铁及有色金属等材料。
在本机床上加工的零件尺寸精度可达到IT6~IT7级，并可获得较小的表面粗糙度数值。马鞍车床，除能完成上述车削工作外，还能适用于扁平零件和奇异零件的加工。
本机床具有手动刹车功能，或具有脚踏刹车功能。操纵方便，刹车灵敏、可靠。

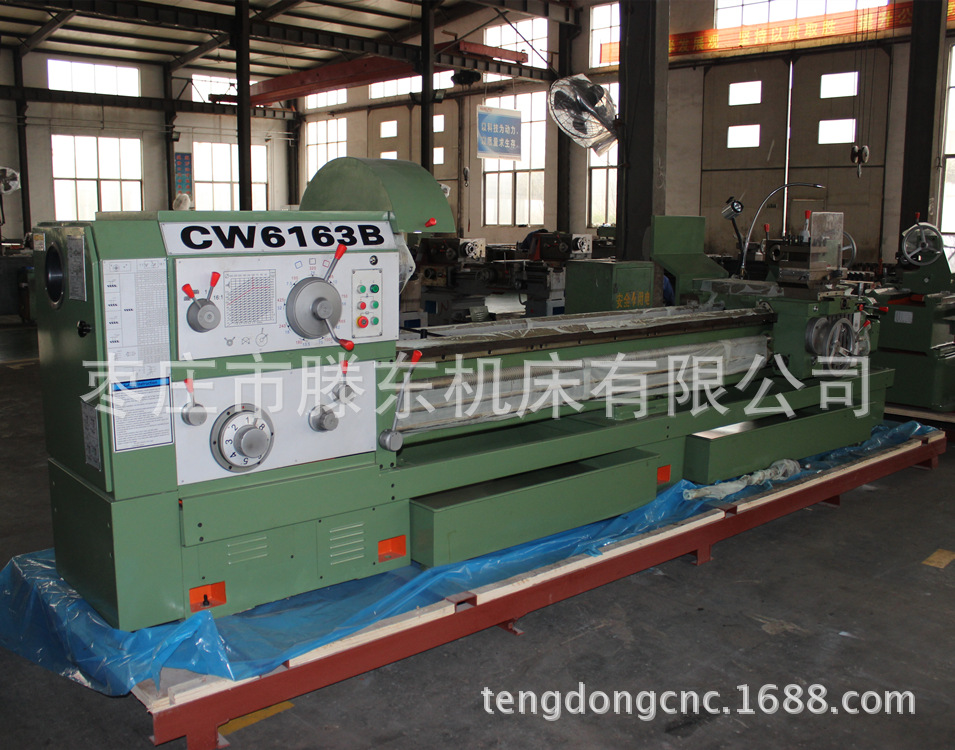

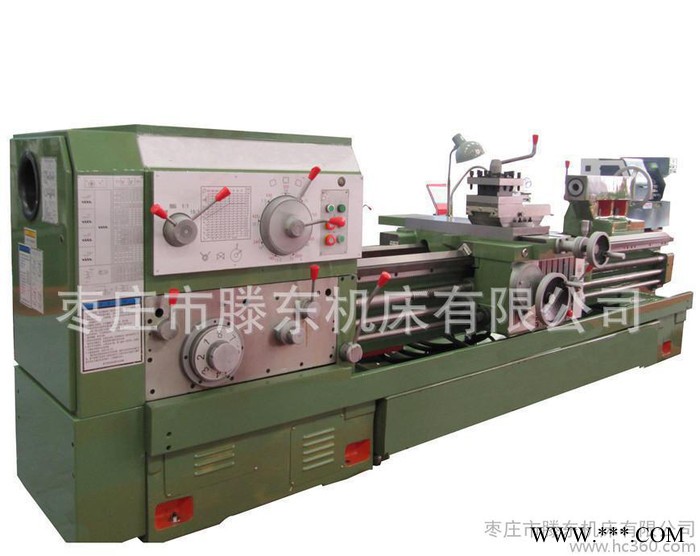

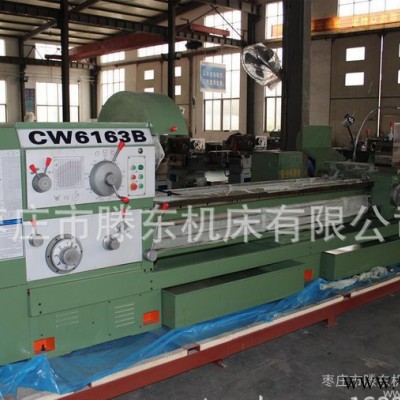

二、 机床外形图
三、 机床的优点
1.机床床头箱与床身.尾座.托板等各结合面之间手工刮研，整机经过严格检测，有效的保证机床的精度及稳定性。
2.机床采用高强度铸铁，添加了铜及铬特殊材料，床身导轨宽度550mm，床身导轨淬火深度达到4mm，有效的提高了机床耐磨性及稳定性。
3.机床床头箱润滑采用液压系统自动循环强制润滑，，保证了床头箱的清洁度及散热特点，有效的延长了轴承及齿轮的使用寿命。
4.机床主轴采用瓦房店轴承，主轴通孔104/130mm，机床齿轮采用精密磨削，有效提高了齿轮硬度，降低了机床噪音。
5.机床采用汉江滚珠丝杠，Z轴滚珠丝杠，X轴滚珠丝杠采用拉伸结构，提高了对工件加工外圆及内孔尺寸的准确性。
6.采用液压四档变速，扭矩范围宽，适用加工范围广泛。
7.机床采用常州亚星四工位免抬电动刀架。刀柄尺寸：32x32mm。可选配六工位电动刀架。
四、 机床技术参数
项目 | 机床型号 | |||||||||
CW6163B | CW6163C | CW6263B | CW6263C | CW6180Q | CW6280Q | |||||
床身上最大回转直径mm | 630 | 800 | ||||||||
马鞍内最大回转直径mm |
| 800 |
| 970 | ||||||
马鞍内有效长度mm |
| 300 |
| 300 | ||||||
最大工件长度mm | 1500、2000、3000、4000、5000、7000、8000 | |||||||||
最大车削长度mm | 普通床身：1350、1850、2850、3850、4850、6850、7850 | |||||||||
马鞍床身：1050、2550、3550、4550、6550 | ||||||||||
刀架上最大回转直径mm | 350 | 520 | ||||||||
主轴内孔直径mm | 104 | 130 | 104 | 130 | 104 | |||||
主 轴 | 主轴孔前端锥度mm | 公制 120 | 公制 140 | 公制 120 | 公制 140 | 公制120 | ||||
顶尖锥度 | 莫氏5号 | |||||||||
级数范围 | B系列18种、7.5—1000r/min C系列18种、8.5—800r/min | 18种、6—800r/min | ||||||||
进给系统 | 纵、横向进给量种数 | 各64种 | ||||||||
纵向进给量范围1:1 | 0.1—1.52mm/r | |||||||||
纵向进给量范围16:1 | 1.6—24.3mm/r | |||||||||
纵向细进给量范围 | 0.05—0.912mm/r(用交换齿轮) | |||||||||
床鞍快速移动速度 | 4000mm/min | |||||||||
横向进给量是纵向进 给量 | 1/2倍 | |||||||||
丝杠螺距 | 12mm | |||||||||
公制螺纹有效种类 | 50种 | |||||||||
公制螺纹有效范围 | 1―240mm | |||||||||
英制螺纹有效种数 | 26种 | |||||||||
英制螺纹有效范围 | 14---1牙/时 | |||||||||
模数螺纹有效种数 | 53种 | |||||||||
模数螺纹有效范围 | 0.5―120mm | |||||||||
径节螺纹有效种数 | 24种 | |||||||||
径节螺纹有效范围 | 28―1牙/时 | |||||||||
刀具刀架 | 主轴中心线到刀具支撑面 的垂直距离 | 33mm | ||||||||
刀具截面尺寸 | 32×32mm | |||||||||
中刀架的回转角度 | ±90° | |||||||||
下刀架的最大横向行程 | CW6163 | CW6180 | ||||||||
315mm | 450mm | |||||||||
上刀架的最大行程 | 200mm | |||||||||
容许的最大切削力PZ | 19600N | |||||||||
容许的最大进给力PX | 7840N | |||||||||
尾座 | 尾座套筒的直径 | 100mm | ||||||||
尾座套筒的行程 | 250mm | |||||||||
尾座的锥度 | 莫氏5号 | |||||||||
尾座的横向移动量 | ±15mm | |||||||||
动力系统 | 主电动机型号 | Y160M―4―B3 | ||||||||
主电动机功率 | 11KW | |||||||||
主电动机转速 | 1460r/min | |||||||||
快速电动机型号 | NJ12―4（中式法兰盘） | |||||||||
快速电动机功率 | 1.1KW | |||||||||
快速电动机转速 | 1450r/min | |||||||||
冷却系统 | 冷却电泵型号 | YSB―Ⅱ―20 | ||||||||
冷却电泵功率 | 120W | |||||||||
冷却电泵流量 | 20L/min | |||||||||
操纵及润滑系统 | 齿轮泵型号 | （逆时针转）CB―B6 | ||||||||
齿轮泵排量 | 6ml/r | |||||||||
齿轮泵压力 | 2.5MPa | |||||||||
齿轮泵转速 | 1450r/min | |||||||||
油缸的工作压力 | 1―1.5MPa | |||||||||
本公司有修改参数的权利。变更时恕不另行通知。
五、 机床附件
序号 | 附件 | 型号规格 | 备注 |
1 | 三爪卡盘 | Φ315mm（型号K11 315C/D11） | 标准配置 |
Φ380mm（型号K11 380/D11） | 选配 | ||
Φ315mm（型号K11 500A/D11） | 选配 | ||
2 | 四爪卡盘 | Φ400mm（型号K11 315C/D11） | 标准配置 |
Φ500mm（型号K11 380/D11） | 选配 | ||
Φ630mm（型号K11 500A/D11） | 选配 | ||
3 | 花盘 | Φ650mm | CW6263B、 CW6263C型机床 配置 |
4 | 中心架 | Φ20mm—Φ170mm | 标准配置 |
Φ160mm—Φ350mm | 选配 | ||
5 | 跟刀架 | Φ20mm—Φ130mm | 标准配置 |
6 | 锥度尺 | 锥度尺最大加工长度500mm 锥度尺最大加工锥度 内锥10° 外锥15° | 选配 |
7 | 数显装配 |
| 选配 |
8 | 脚踏刹车 |
| 选配 |
9 | 丝杠防护 |
| 选配 |
10 | 卡盘防护 |
| 选配 |
11 | 后挡屑屏 |
| 选配 |
12 | 刀架防护 |
| 选配 |
六、 机床工作环境
环境温度：5℃~40℃范围内，且24h平均温度不超过35℃
相对湿度：30％~95％范围内，且湿度变化的原则是不应引起冷凝。
海拔高度: 1000m以下。
大气：没有过分的灰尘、酸气、腐蚀气体和盐分。
避免阳光直射机床，或热辐射机床而引起环境温度的变化。
安装位置远离振动源。
安装位置远离易燃、易爆物品。
七、 机床随机文件
序号 | 名称 | 数量 |
1 | 使用说明书 | 1份 |
2 | 合格证明书 | 1份 |
3 | 装箱单 | 1份 |
八、 机床参照的精度标准
JB/T2322.2-2006《卧式车床 技术条件》
GB/T4020-1997《卧式车床 精度检验》
