| 数控机床分类 | 数控车床 |
|---|---|
| 主电机功率 | 7.5（kw） |
| 运动方式 | 点位控制 |
| 加工尺寸范围 | 500（mm） |
| 主轴转速范围 | 2500（rpm） |
| 刀具数量 | 8 |
| 控制方式 | 半闭环控制 |
| 控制系统 | 发那科 |
| 布局形式 | 卧式 |
| 动力类型 | 电动 |
| 用途 | 金属切削 |
| 适用行业 | 通用 |
| 售后服务 | 整机三包一年 |
| 品牌 | 滕东 |
| 型号 | TCV560 |
主要用途：

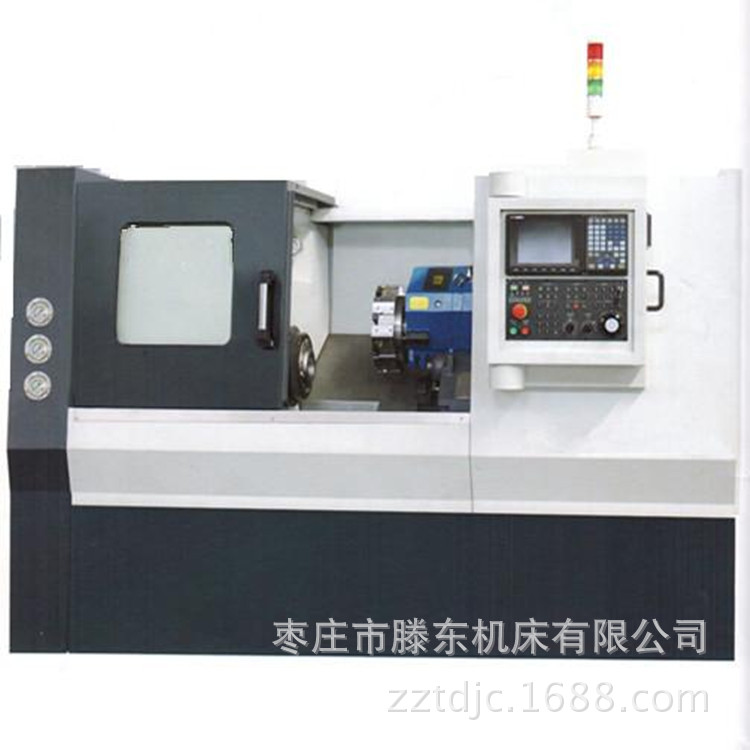

该机床是一款高速度、高精度、高可靠性的斜床身数控机床，主轴为单元式结构，伺服电机，可以达到更高的转速，工件夹装选用液压卡盘，使得夹装更为方便，精度更高，操作更省力；主轴轴承结构采用前3后2共5个角接触轴承，既高速又高刚。
机床采用斜30°滑鞍，线性导轨，刚性强、进给快、排屑容易。XZ向丝杆都布置在托板中间托板受力均匀，运动平稳、速度快。
8工位液压刀塔，换刀快速平稳，精度高，可**近选刀，装刀容量大；液压尾座操作轻松自如；全封闭保护，不慎油漏水，既环保又美观。
床身上**大回转直径 | mm | 560 /VIVA T2S/50 |
| ||
**大切削长度 | mm | 500 |
| ||
**大切削直径 | mm | 360 |
| ||
滑板上**大回转直径 | mm | 365 |
| ||
主轴端部型式及代号 |
| A2-8 |
| ||
主轴孔直径 | mm | 80 |
| ||
**大通过棒料直径 | mm | 60 |
| ||
单主轴 主轴箱 | 主轴转速范围/ 主轴**大输出扭矩 | r/min/Nm | 50～2500/290 | FANUC 0i-mate TD | |
主电机 输出功率 | 30分钟/连续 | kW | 18.5/15 | βiIp30/6000 | |
标准卡盘 | 卡盘直径 | inch | 10² |
| |
X轴快移速度 | m/min | 30 | 滚动导轨 | ||
Z轴快移速度 | m/min | 30 | 滚动导轨 | ||
X轴行程 | mm | 210 |
| ||
Z轴行程 | mm | 570 |
| ||
尾座行程 | mm | 450 |
| ||
尾座主轴锥孔锥度 | 莫氏 | 5# |
| ||
标准刀架形式 |
| 卧式8工位 |
| ||
刀具尺寸 | 外圆刀 | mm | 25×25 |
| |
| 镗刀杆直径 | mm | Ф40Ф32/Ф25/Ф20 |
| |
刀盘可否**近选刀 |
| 可 |
| ||
机床重量 | 总重 | kg | 4250 |
| |
**大承重 | 盘 类 件 | kg | 200(含卡盘等机床附件) |
| |
| 轴 类 件 | kg | 500(含卡盘等机床附件) |
| |
机床外型 | 长×宽×高 | mm | 2950×1860×1850 | 不含排屑器 | |
