| 数控机床分类 | 数控车床 |
|---|---|
| 主电机功率 | 5.5（kw） |
| 运动方式 | 轮廓控制 |
| 加工尺寸范围 | 420*400（mm） |
| 主轴转速范围 | 3000（rpm） |
| 刀具数量 | 8 |
| 控制方式 | 半闭环控制 |
| 控制系统 | 广数 |
| 布局形式 | 卧式 |
| 动力类型 | 电动 |
| 用途 | 金属切削 |
| 适用行业 | 通用 |
| 售后服务 | 整机保修一年，终身维修服务。 |
| 品牌 | 滕东 |
| 型号 | TCK420 |

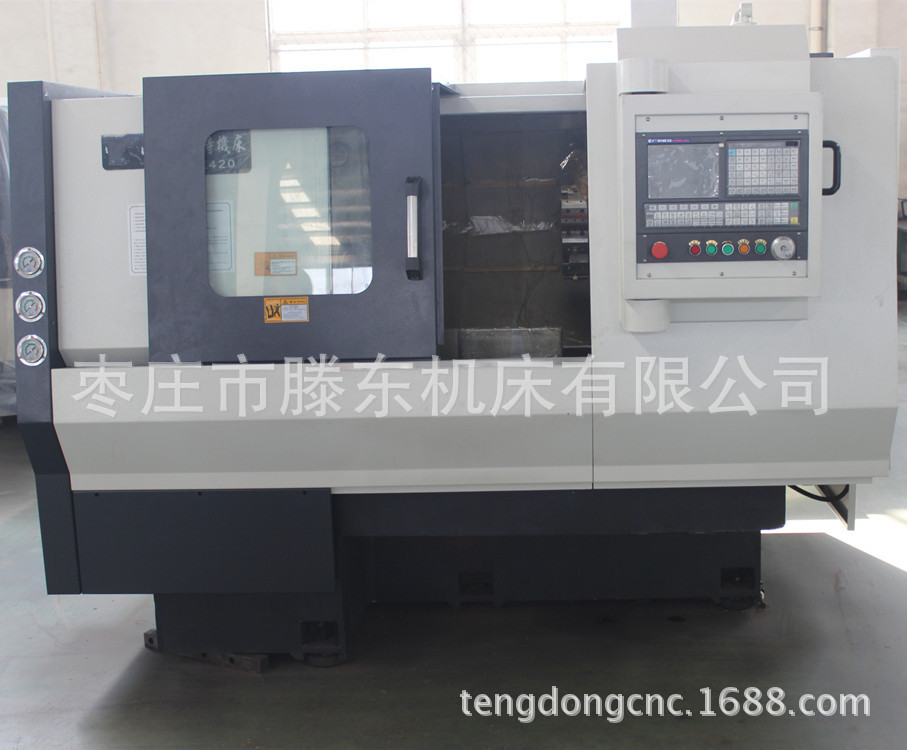

斜床身线轨数控车床TCK420
数控车床用途：

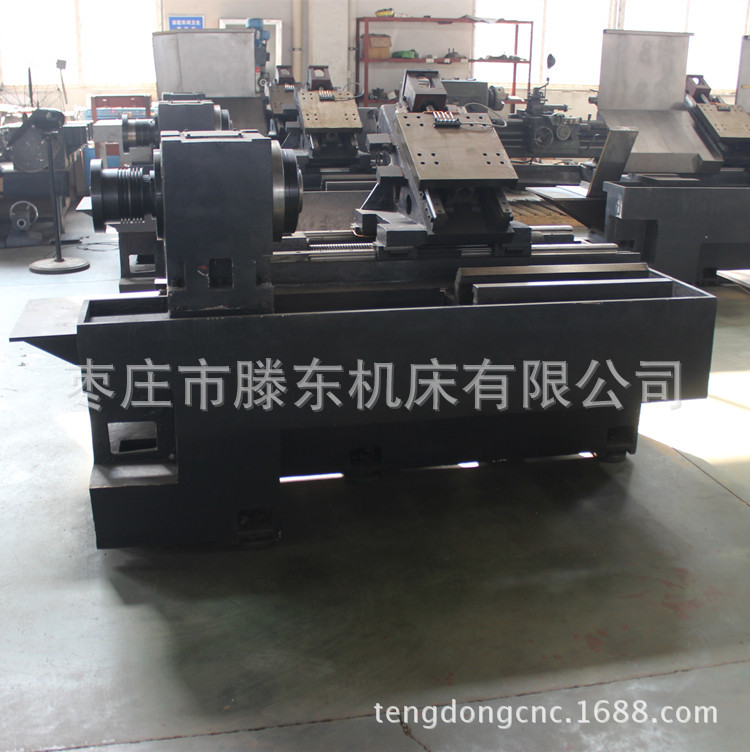

该机床是一款高速度、高精度、高可靠性的斜床身数控机床，主轴为单元式结构，伺服主电机，可以达到更高的转速，工件装夹选用液压卡盘，使得装夹更为方便，精度更高，操作更省力；主轴轴承结构采用前3后2共5个角接触轴承，既高速又高刚。机床采用斜30°滑鞍，线性导轨，刚性强，进给块、排屑容易。X、Z向丝杠都布置在托板中间托板受力均匀，运动平稳、速度快。8工位液压刀塔，换刀快速平稳，精度高，可**近选刀，装刀容量大；液压尾座，操作轻松自如；全封闭保护，不渗油漏水，即环保又美观。
主要配置：
广数980TDc系统，主轴伺服调速5.5KW，主轴单元3000转，台湾线轨和丝杠、拉管通孔Φ50,8工位液压刀塔，8寸中空液压卡盘，行程X:160mm，Z:400mm，溜板上**大回转直径300m，刀方20×20， 尾座。
主要技术参数：
TCK420 斜床身数控车床 | ||
标准卡盘规格 | ” | 8 |
**大旋径 | mm | 420 |
床鞍旋径 | mm | 200 |
主轴拉管内径 | mm | Φ50 |
定位精度 | mm | 0.01 |
重复定位精度 | mm | ±0.003 |
X轴行程 | mm | 180 |
Z轴行程 | mm | 400 |
**高转速 | Rpm | 3200 |
主轴变速级数 |
| 无级 |
主轴端 |
| A2-6 |
主轴通孔直径 | mm | Φ62 |
主轴电机功率 | Kw | 5.5 |
刀塔工位数 |
| 8工位 |
车刀刀体尺寸 | mm | 20X20 |
镗刀杆直径 | mm | φ25 |
快速经给速度 | m/min | 20 |
切削经给速度 | mm/min | 1~15000 |
总电源容量（连续） | kva | 11 |
气源压力要求 | mpa/l/min | 0.5/100 |
切削水箱容量 | L | 90 |
机床尺寸
| mm | 2300*1500*160 |
机床重量 | Kg | 3000 |
