数控机床分类 | 数控车床 |
---|---|
主电机功率 | 7.5(kw) |
运动方式 | 点位直线控制 |
加工尺寸范围 | 660(mm) |
主轴转速范围 | 21-1500(rpm) |
刀具数量 | 4 |
控制方式 | 半闭环控制 |
控制系统 | KND |
布局形式 | 卧式 |
动力类型 | 电动 |
用途 | 金属切削 |
适用行业 | 通用 |
售后服务 | 整机保修一年,终身维修服务。 |
品牌 | 滕东 |
型号 | CAK6166C/2000 |

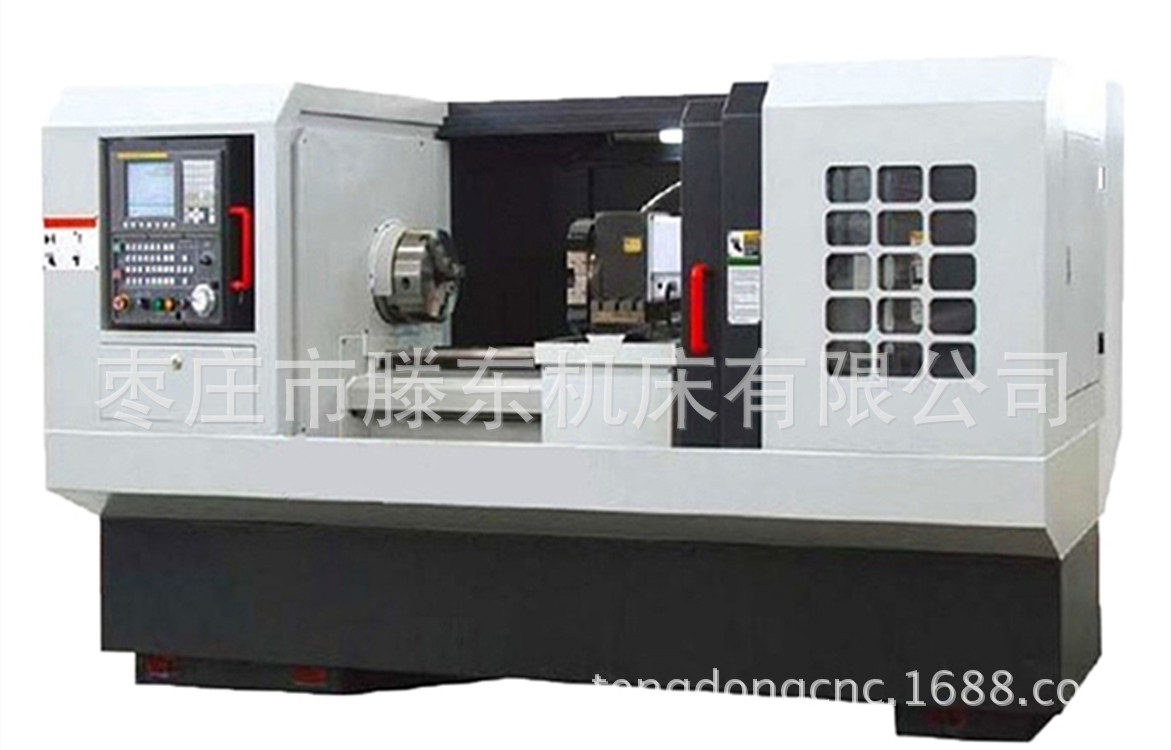

一、机床概要: CAK6166系列数控卧式车床具有精度高、功率大、刚性高、等特点,其主要部件和结构均经过优化设计,是加工轴、盘、套、特形面及螺杆类工件的首选设备。
GSK980TDc、西门子808或FANUC 0i-mate数控系统和全数字交流伺服系统,X、Z轴均采用半闭环控制,滚珠丝杠副采用C3级精密滚珠丝杠,电气元器件均采用进口或国产知名品牌,符合CE或国内3C认证。
机床配置国内知名品牌立式四工位数控刀架,可选配六工位卧式电动刀架,刀架具有定位精度高,强度高,抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验,每台机床均采用激光干涉仪检测X,Z轴定位精度和重复定位精度,保证机床的精度稳定和可靠。
二、主要技术参数
技术参数 | Specifications | CAK6166C |
床身上最大工作直径 | Max.Swing over bed | 660mm |
床身最大工件长度 | Max.workpiece Length | 750/1000/1500/2000/3000mm |
主轴孔锥度 | Spindle taper | Morse 6 (φ90 1:20) |
卡盘规格 | Chuck size | C6(D8) |
主轴通孔直径 | Thru-hole of spindle | 105mm |
转速范围 Range of spindle speeds | 3档手动变速 3 Steps auto change gear | 21-1500r/min(l 162-1500 ll 66 -660 lll 21-210) |
尾座顶尖行程 | Tail stock center sleeve travel | 150mm |
尾做套筒锥度 | Tail stock center sleeve taper | MT5 |
重复定位精度 | Repeatability error | 0.01mm |
快移速度 | X/Z rapid traverse | 3/6m/min |
电机功率 | Spindle motor | 7.5kw |
包装尺寸 Packing dimensions (L×M×H mm) | Overall dimensions for 750mm | 2550×1550×1900mm |
Overall dimensions for1000mm | 2750×1550×1900mm | |
Overall dimensions for 1500mm | 3250×1550×1900mm | |
Overall dimensions for 2000mm | 3700×1550×1900mm | |
Overall dimensions for 3000mm | 4710×1550×1900mm | |
重量Weinght(kg) | Lenght | 净重G.W.毛重N.W. |
Weinght for 750mm | 2300/2900kg | |
Weinght for 1000mm | 2450/3050kg | |
Weinght for 1500mm | 2650/3250kg | |
Weinght for 2000mm | 2880/3450kg | |
Weinght for 3000mm | 3700/4300kg
|
三、主要部件介绍
1、床身:
采用平床身结构,树脂砂造型,优质铸铁铸造,上部宽度为400mm。导轨采用中频淬火磨削和贴塑工艺,具有良好的耐磨性和精度保持性。
2、主轴箱:
主轴结构采用前后端两点支承典型结构,主轴具有很高的刚度;轴承采用哈尔滨轴承厂高精密主轴专用轴承,使主轴具有很高的旋转精度。主传动为三档无级变频调速,速度范围为21~1500r/min;主传动齿轮副均经淬硬磨削处理,各传动副和滚动轴承均经强力油液润滑,具有良好高速低温升性能;主轴箱箱体的设计充分考虑了散热措施和减震机构,使得主轴箱具有噪声低,传动精度高的特点,机床噪声不超过国家标准规定数值。机床具有电器过载保护装置,机械过载保护装置和控制主轴转动的急停装置。手动变速机型外置手动变速控制箱。
3. 车削主运动
主轴由变频电机通过V带经变速机构驱动主轴箱,通过变频系统控制变频电机可实现21~1500rpm(正反转)手/手动三档无级调速,主轴电机功率为AC7.5kw。该主传动系统经过精心的优化设计,具有传动精度高、功率扭矩特性优良、转速高、传动平稳、结构紧凑的特点。
4. 进给运动
横向(X轴)及纵向(Z轴)进给运动均由伺服电机驱动精密滚珠丝副实现快移和进给运动。
X向丝杠直径25mm,Z向丝杠直径50mm。采用国产汉江丝杠精密滚珠丝杠。
滑板导轨贴有防爬行的塑料软带,可很好的保证机床的定位精度和重复定位精度。
5. 尾座:
机床尾座的设计充分考虑了刚性、承载能力和使用的宜人性。顶紧方式为手动。
6.卡盘
机床配置呼和浩特产250mm手动三爪手定心卡盘或10”液压卡盘。
7. 集中润滑
采用日本技术的河谷集中润滑系统来实现各导轨副,滚珠丝杠和轴承的润滑。润滑泵具有工作状态显示和液压监视等功能。并可随时调整注油周期。
四、数控刀架
常州亚星产立式四工位数控刀架,具有定位精度高、稳定可靠,应用范围广、结构简单、维修方便等特点。
机床采用广州数控GSK980TDc、西门子808车床控制系统。
GSK980TDc、西门子808是基于GSK980TDb升级软硬件推出的新产品,具有横式和竖式两种结构。采用8.4吋彩色LCD,可控制5个进给轴(含Cs轴)、2个模拟主轴,最小指令单位0.1μm。新增软功能按键、图形化界面设计、对话框式操作,人机界面友好。PLC梯形图在线显示、实时监控,具有手脉试切和多次限时停机功能。作为GSK980TDb的升级产品GSK980TDc、西门子808是数控车床技术升级的更好选择。
数控系统采用了32位嵌入式CPU和超大规模可编程器件FPGA,运用实时多任务控制技术和硬件插补技术,实现了μm级精度的运动控制,确保高速、高效率加工。
支持中文、英文、西班牙、俄文、葡萄牙文等多种语言显示,加工轨迹能实时跟踪显示,增加了系统时钟及报警日志。
系统程序容量: 40M、384个程序(含子程序、宏程序);支持编辑功能:程序/程序段/字检索、修改、删除;
程序格式:ISO代码,支持语句式宏指令编程,支持相对坐标、绝对坐标和混合坐标编程;
程序调用:支持带参数的宏程序调用,4级子程序嵌套。
系统支持RS232接口:零件程序、参数等文件双向传输,支持PLC程序、系统软件串口升级和USB接口:U盘文件操作、U盘文件直接加工,支持PLC程序、系统软件U盘升级。
采用ISO国际标准数控G代码,同时兼容日本发那科(FANUC)数控系统。国内主流的编程方式,方便操作者更快、更容易使用本系统。
五、机床的精度 工件精度:IT6-IT7
工件表面粗糙度:Ra1.6μm
定位精度 0.03/1000mm 最大0.05mm
重复定位精度0.015/1000mm最大0.04mm
圆度:0.005mm
平面度:0.025/300mm
六、机床工作环境
环境温度:5℃~40℃范围内,且24h平均温度不超过35℃。
相对湿度:30%~95%范围内,且湿度变化的原则是不应引起冷凝。
海拔高度: 1000m以下。
大气:没有过分的灰尘、酸气、腐蚀气体和盐分。
避免阳光直射机床,或热辐射机床而引起环境温度的变化。
安装位置远离振动源。
安装位置远离易燃、易爆物品。
七、随机附件及工具清单
序号 | 设备名称 | 型号或规格 | 生产厂家/国别 | 数量 |
1 | 顶尖 | 60° | 国产 | 1件 |
3 | 三爪卡盘/液压卡盘 | Φ250mm |
| 1套 |
4 | 手推式油枪 |
| 国产 | 1件 |
5 | 卡盘扳手 |
| 呼和浩特众环 | 1件 |
6 | 常用工具包 |
| 国产 | 1套 |
7 | 卡盘螺钉扳手 |
| 国产 | 1件 |
8 | 地脚螺钉及调整垫铁 |
| 国产 | 1套 |
八、随机技术文件清单
序号 | 名称 | 数量 | 备注 |
1 | 使用说明书 | 1套 |
|
2 | 合格证明书 | 1套 |
|
3 | 装箱单 | 1套 |
|
4 | 手动润滑系统说明书 | 1套 |
|
5 | 数控系统说明书 | 1套 |
|
九、机床参照国家标准:
JB/T8324.1-1996《简式数控卧式车床 精度检验》。
JB/ T8324.2-1996《简式数控卧式车床 技术条件》。
所有图片和技术参数如有改动,恕不另行通知,按实际签技术协议配置为准。
