| 数控机床分类 | 数控车床 |
|---|---|
| 主电机功率 | 7.5（kw） |
| 运动方式 | 轮廓控制 |
| 加工尺寸范围 | 660（mm） |
| 主轴转速范围 | 21-1500（rpm） |
| 刀具数量 | 4 |
| 控制方式 | 半闭环控制 |
| 控制系统 | 不含 |
| 布局形式 | 卧式 |
| 动力类型 | 电动 |
| 用途 | 金属切削 |
| 适用行业 | 通用 |
| 售后服务 | 整机保修一年，终身维修服务。 |
| 品牌 | 滕东 |
| 型号 | CAK6166 |
一、机床概要：
CAK6166系列数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的首选设备。
机床配置国内知名品牌立式四工位数控刀架，可选配六工位卧式电动刀架，刀架具有定位精度高，强度高，抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪检测X，Z轴定位精度和重复定位精度，保证机床的精度稳定和可靠。
二、产品外观
三、机床的优点
1.机床床头箱与床身.尾座.托板等各结合面之间手工刮研，整机采用激光干涉仪进行检测，有效的保证Z轴.X轴的定位精度，重复定位精度，反向间隙及机床的稳定性。
2.机床采用高强度铸铁，添加了铜及铬特殊材料，床身导轨宽度400mm，床身导轨淬火深度达到4mm，有效的提高了机床耐磨性及稳定性。
3.机床采用日本河谷集中润滑，床头箱润滑采用台湾宝腾摆线泵进行循环强制润滑，针对南方炎热天气，保证了床头箱的清洁度及散热特点，有效的延长了轴承及齿轮的使用寿命。
4.机床主轴采用瓦房店轴承，主轴通孔Φ52 /80(B型) /104(C型) mm
5.机床齿轮采用精密磨削，有效提高了齿轮硬度，降低了机床噪音。
6.机床采用汉江滚珠丝杠，Z轴滚珠丝杠，X轴滚珠丝杠采用拉伸结构，提高了对工件加工外圆及内孔尺寸的准确性。
四、主要技术参数
技术参数 | Specifications | CAK6166 |
床身上最大工作直径 | Max.Swing over bed | 660mm |
床身最大工件长度 | Max.workpiece Length | 750/1000/1500/2000/3000mm |
主轴孔锥度 | Spindle taper | Morse 6 (φ90 1:20) |
卡盘规格 | Chuck size | C6(D8) |
主轴通孔直径 | Thru-hole of spindle | 52mm(80mm)(105mm) |
转速范围 Range of spindle speeds | 3档自动变速 3 Steps auto change gear | 21-1500r/min（l 162-1500 ll 66 -660 lll 21-210) |
尾座顶尖行程 | Tail stock center sleeve travel | 150mm |
尾做套筒锥度 | Tail stock center sleeve taper | MT5 |
重复定位精度 | Repeatability error | 0.01mm |
快移速度 | X/Z rapid traverse | 3/6m/min |
电机功率 | Spindle motor | 7.5kw |
包装尺寸 Packing dimensions (L×M×H mm) | Overall dimensions for 750mm | 2550×1550×1900mm |
Overall dimensions for1000mm | 2750×1550×1900mm | |
Overall dimensions for 1500mm | 3250×1550×1900mm | |
Overall dimensions for 2000mm | 3700×1550×1900mm | |
Overall dimensions for 3000mm | 4710×1550×1900mm | |
重量Weinght（kg） | Lenght | 净重G.W.毛重N.W. |
Weinght for 750mm | 2300/2900kg | |
Weinght for 1000mm | 2450/3050kg | |
Weinght for 1500mm | 2650/3250kg | |
Weinght for 2000mm | 2880/3450kg | |
Weinght for 3000mm | 3700/4300kg |
机床用电总功率约10 KW
五、主要部件介绍
1、床身：
采用平床身结构，树脂砂造型，优质铸铁铸造，上部宽度为400mm。导轨采用中频淬火磨削和贴塑工艺，具有良好的耐磨性和精度保持性。
2、主轴箱：
主轴结构采用前后端两点支承典型结构，主轴具有很高的刚度；轴承采用哈尔滨轴承厂高精密主轴专用轴承，使主轴具有很高的旋转精度。主传动为三档无级变频调速，速度范围为21～1500r/min；主传动齿轮副均经淬硬磨削处理，各传动副和滚动轴承均经强力油液润滑，具有良好高速低温升性能；主轴箱箱体的设计充分考虑了散热措施和减震机构，使得主轴箱具有噪声低，传动精度高的特点，机床噪声不超过国家标准规定数值。机床具有电器过载保护装置，机械过载保护装置和控制主轴转动的急停装置。自动变速机型外置自动变速控制箱。
3. 车削主运动
主轴由变频电机通过V带经变速机构驱动主轴箱，通过变频系统控制变频电机可实现21～1500rpm（正反转）手/自动三档无级调速，主轴电机功率为AC7.5kw。该主传动系统经过精心的优化设计，具有传动精度高、功率扭矩特性优良、转速高、传动平稳、结构紧凑的特点。
4. 进给运动
横向（X轴）及纵向（Z轴）进给运动均由伺服电机驱动精密滚珠丝副实现快移和进给运动。
X向丝杠直径25mm，Z向丝杠直径50mm。采用国产汉江丝杠精密滚珠丝杠。
滑板导轨贴有防爬行的塑料软带，可很好的保证机床的定位精度和重复定位精度。
5. 尾座：
机床尾座的设计充分考虑了刚性、承载能力和使用的宜人性。顶紧方式为手动。
6.卡盘
机床配置呼和浩特产250mm手动三爪自定心卡盘或10”液压卡盘。
7. 集中润滑
采用日本技术的河谷集中润滑系统来实现各导轨副，滚珠丝杠和轴承的润滑。润滑泵具有工作状态显示和液压监视等功能。并可随时调整注油周期。
六、数控刀架
常州亚星产立式四工位免抬数控刀架，具有定位精度高、稳定可靠，应用范围广、结构简单、维修方便等特点。
七、机床的精度
工件精度：IT6-IT7
工件表面粗糙度：Ra1.6μm
定位精度 0.03/1000mm 最大0.05mm
重复定位精度0.015/1000mm最大0.04mm
圆度：0.005mm
平面度：0.025/300mm
八、机床工作环境
环境温度：5℃~40℃范围内，且24h平均温度不超过35℃。
相对湿度：30％~95％范围内，且湿度变化的原则是不应引起冷凝。
海拔高度: 1000m以下。
大气：没有过分的灰尘、酸气、腐蚀气体和盐分。
避免阳光直射机床，或热辐射机床而引起环境温度的变化。
安装位置远离振动源。
安装位置远离易燃、易爆物品。
九、随机附件及工具清单
序号 | 设备名称 | 型号或规格 | 生产厂家/国别 | 数量 |
1 | 顶尖 | 60° | 国产 | 1件 |
3 | 三爪卡盘/液压卡盘 | Φ250mm |
| 1套 |
4 | 手推式油枪 |
| 国产 | 1件 |
5 | 卡盘扳手 |
| 呼和浩特众环 | 1件 |
6 | 常用工具包 |
| 国产 | 1套 |
7 | 卡盘螺钉扳手 |
| 国产 | 1件 |
8 | 地脚螺钉及调整垫铁 |
| 国产 | 1套 |
十、随机技术文件清单
序号 | 名称 | 数量 | 备注 |
1 | 使用说明书 | 1套 |
|
2 | 合格证明书 | 1套 |
|
3 | 装箱单 | 1套 |
|
4 | 自动润滑系统说明书 | 1套 |
|
5 | 数控系统说明书 | 1套 |
|
十一、机床参照国家标准：
JB／T8324.1－1996《简式数控卧式车床精度检验》。
JB/ T8324.2－1996《简式数控卧式车床技术条件》

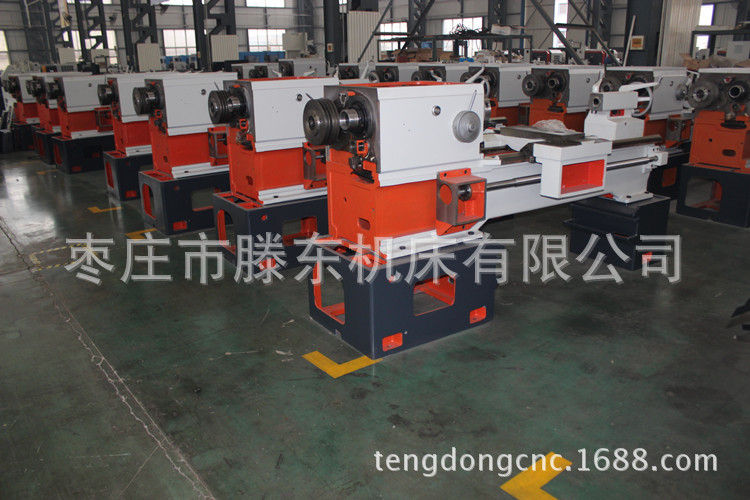

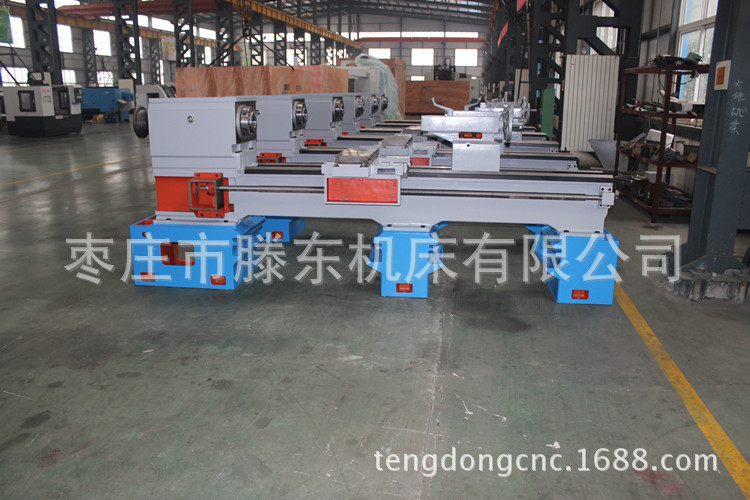

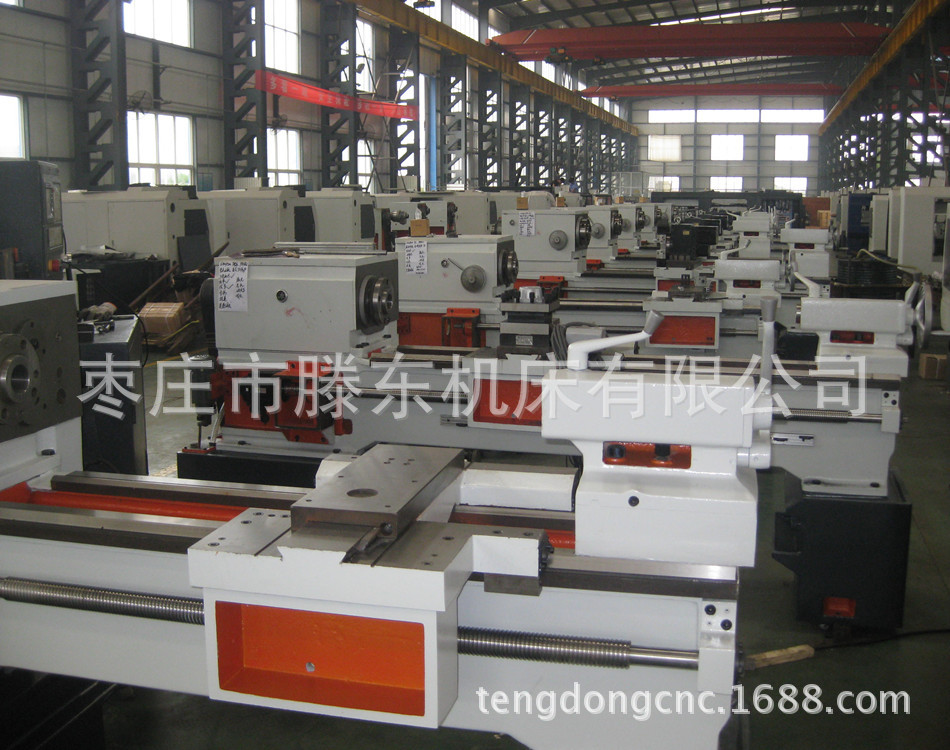

光机配置
型号（光机） | 配置要求 | 说明 |
CAK6166 | 1.床身、床腿、大托板、中托板、主轴箱、主轴Φ80通孔、主轴润滑系统、主轴手动三档变速、溜板箱支架、进给箱支架、挂脚、导轨润滑油路、油盘、 主电机7.5KW（33.3HZ）、编码器输出、行程开关支架、碰块、X向支架、大中托板挂罩,尾座。 3.光机不含驱动电机、XZ滚珠丝杠、机床附件、标牌、说明书、电动刀架、编码器、卡盘、电气、电箱、防护、冷却系统、照明系统、导轨润滑泵。 | 其他配置，价格另算。 |
多样性选择

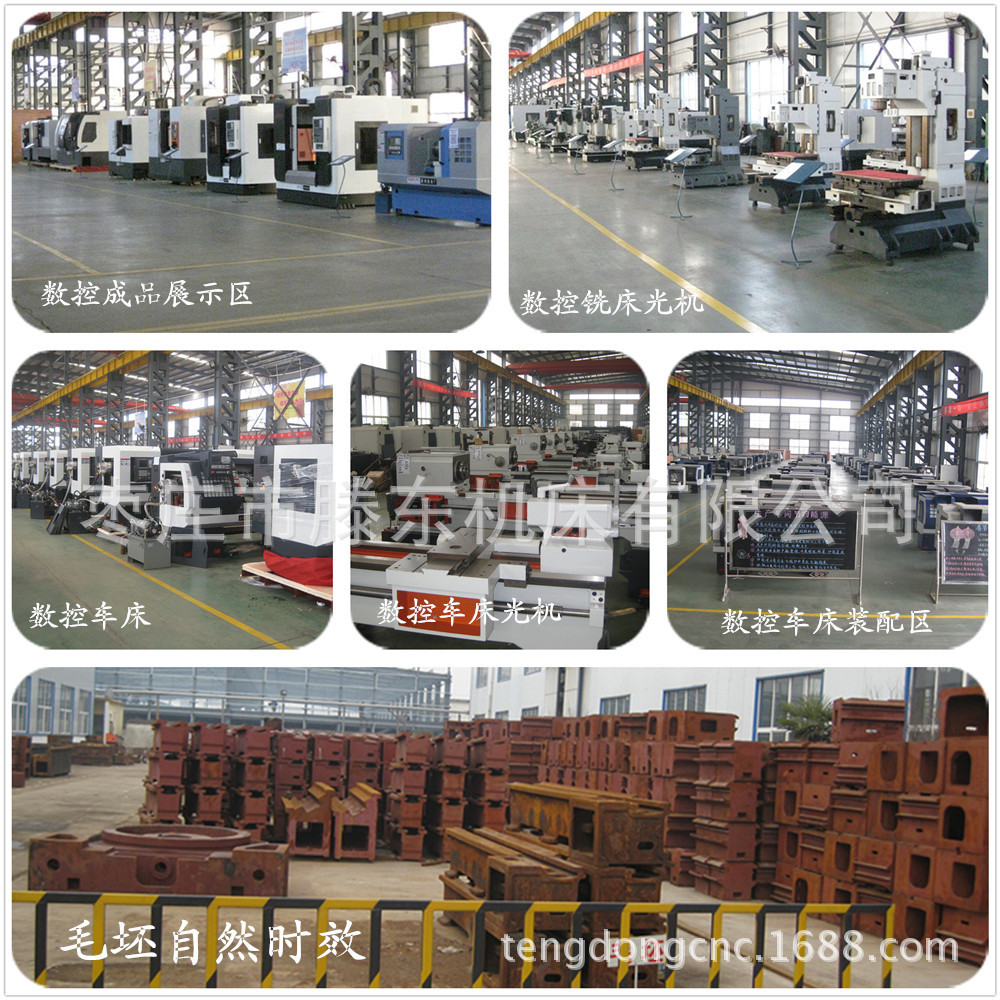

标准化的生产工艺流程，科学的检测手段是产品质量的保证
我们敢和沈阳机床比质量
