| 电压比 | 1:1 |
| 电源相数 | 单相 |
| 额定功率 | 500W |
| 防潮方式 | 开放式 |
| 冷却方式 | 自冷 |
| 冷却形式 | 干式 |
| 频率特性 | 低频 |
| 绕组形式 | 单绕组 |
| 铁心形式 | 壳式 |
| 铁心形状 | E型 |
| 外形结构 | 立式 |
| 效率(η) | 98% |
| 品牌 | 同迈 |
| 型号 | BK-500VA |

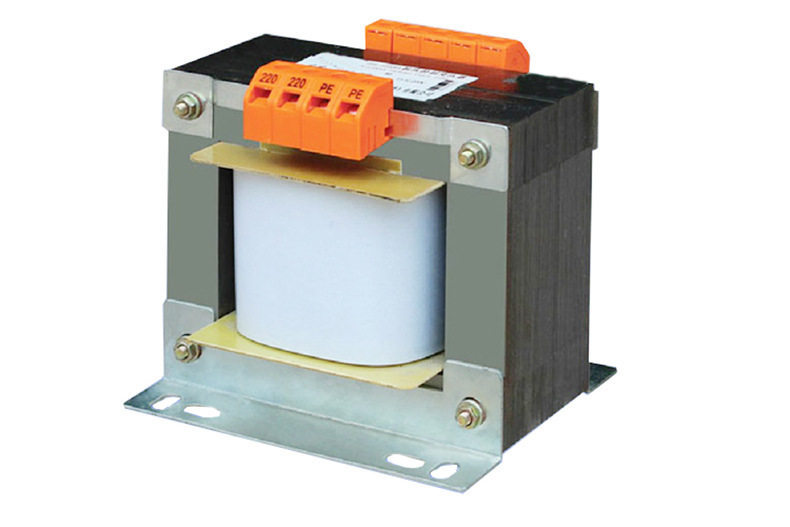

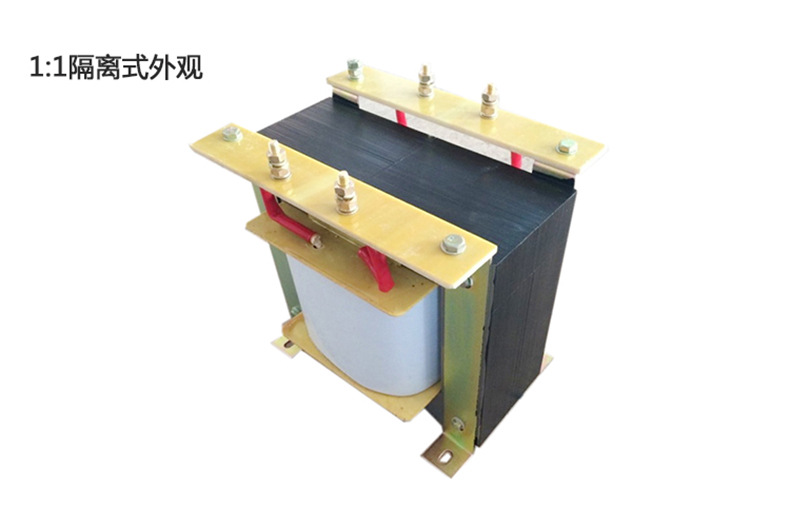

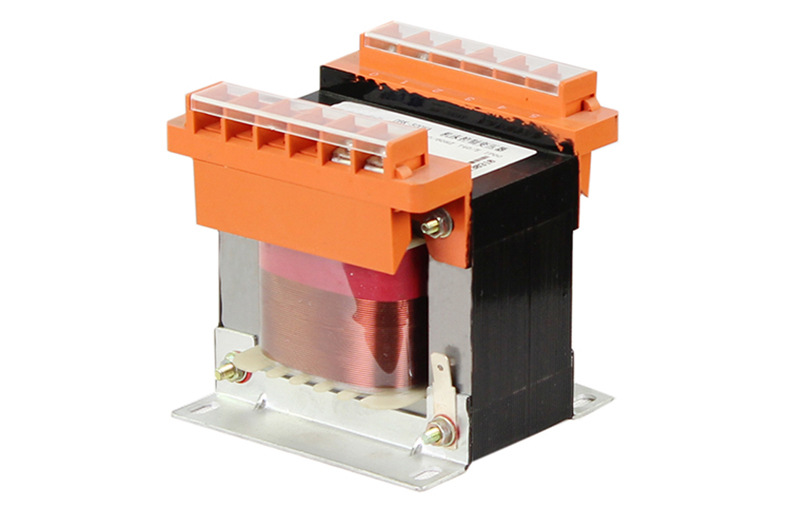

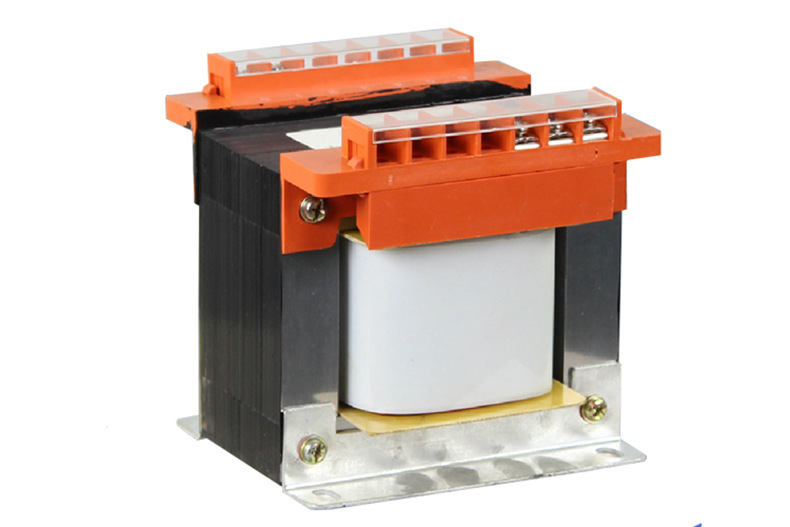

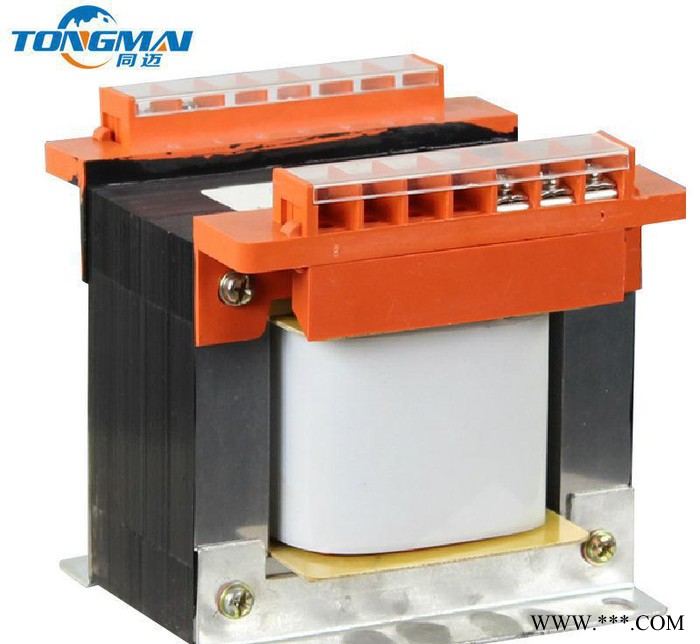

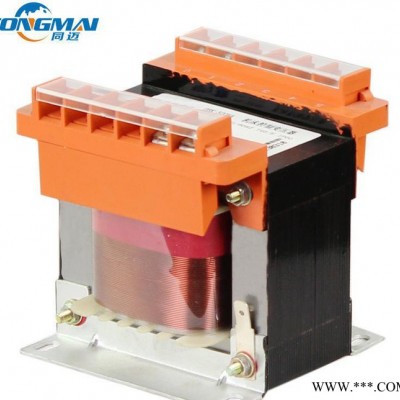

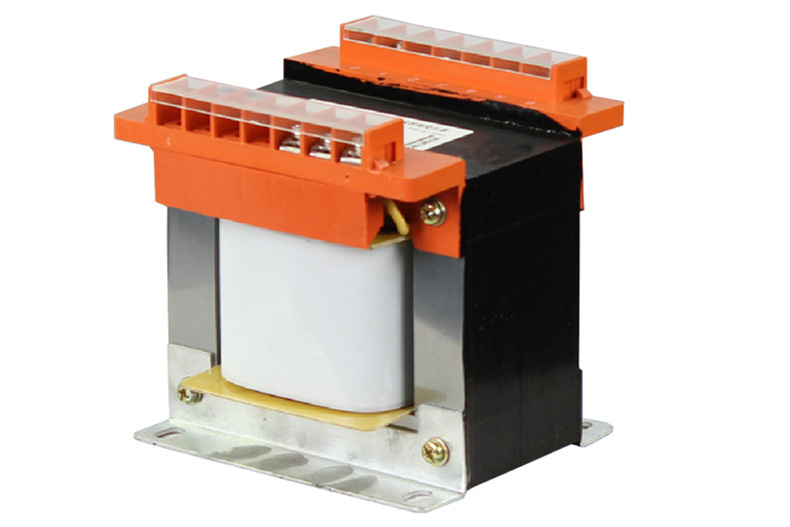

BK系列机床控制变压器适用于50-60Hz电压至500V的电路中，通常用作机床控制电器或局部照明灯及指示灯的电源之用。.BK JBK变压器结构可分为壳式和心式；按安装方式可分为立式和卧式。单相BK系列变压器具有体积小、重量轻、维护简单、运行可靠等优点。设计生产严格按照IEC国际标准和相关GB**标准执行，适用于通信、电力、化工、轻工业等各个行业，可作为照明电源、动力电源等使用，并广泛用于进口重要设备、精密机床、机械电子设备等电源变压器。
①铁芯
采用全新**高硅硅钢片，主要材质为0.35厚H18、H14、H12、Z11 600 800 470的**硅钢片，我们根据客房的要求和使用条件，选用**之材料，使变压器性能设计达到**。（常规材料为全新**硅钢片）。
②线材
采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃）、HC级（200℃）、C级（220℃）。（常规耐温等级为H级180℃）。
③绝缘材料
采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。
④接线端子排
小功率采用端子排，外型美观，有优良的耐压，耐温，阻燃性能。大功率采用**铜排。
⑤铁脚
主要采用数控折弯冷扎板，有镀五彩（金黄），蓝锌（银白）、白锌（象牙白）、表面阳极处理（黑色）等环保电镀可供选择。
品牌 同迈 | 效率 | ≥98% | | 绝缘电阻 | ≥20MΩ | | 过载能力 | 二倍的额定电流，维持一分钟 | | 电气强度 | 工频正弦电压2000V历时一分钟无击穿及闪络现象 | | 绝缘等级 | B级（130℃）、F级（155℃）、H级（180℃） | | 噪音 | <55dB | | 环境温度 | -15℃--+40℃，**高月平均气温不超过35℃ | 输入电压 380V/220V 可根据客户要求定制 输出电压：110V/70V/50V/36V/24V/12V/6.3V 可 根据客户要求定制 | | | 安装海拔高度 | <1000m |

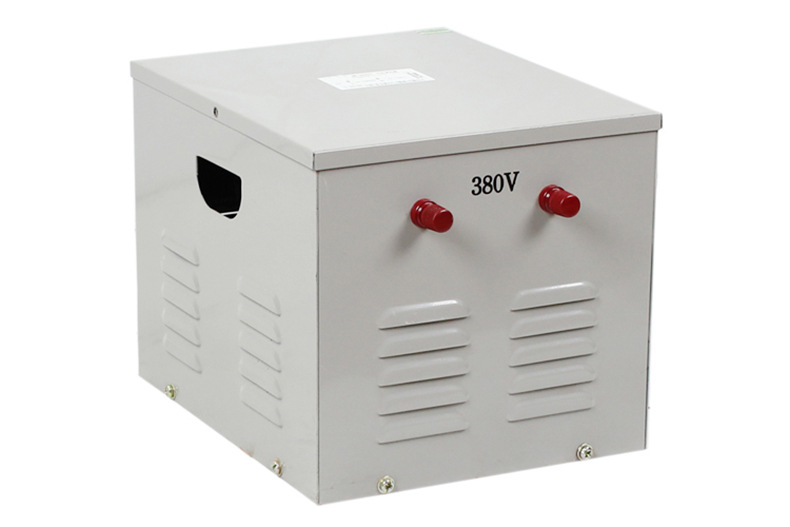

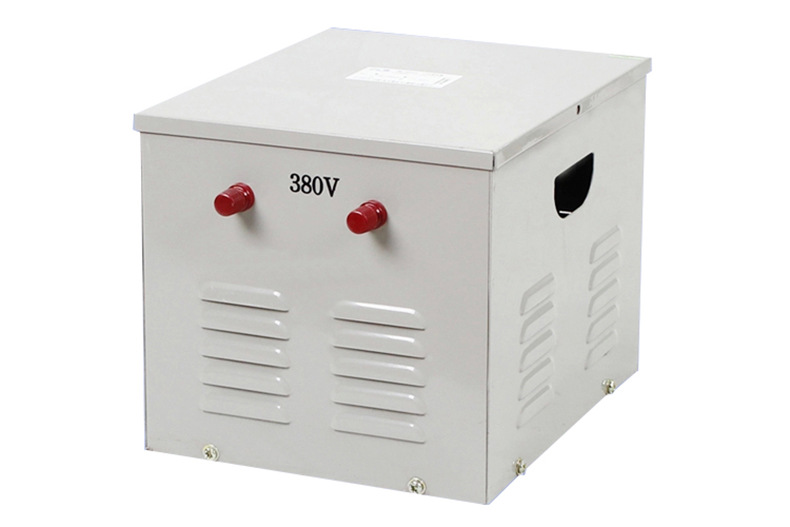

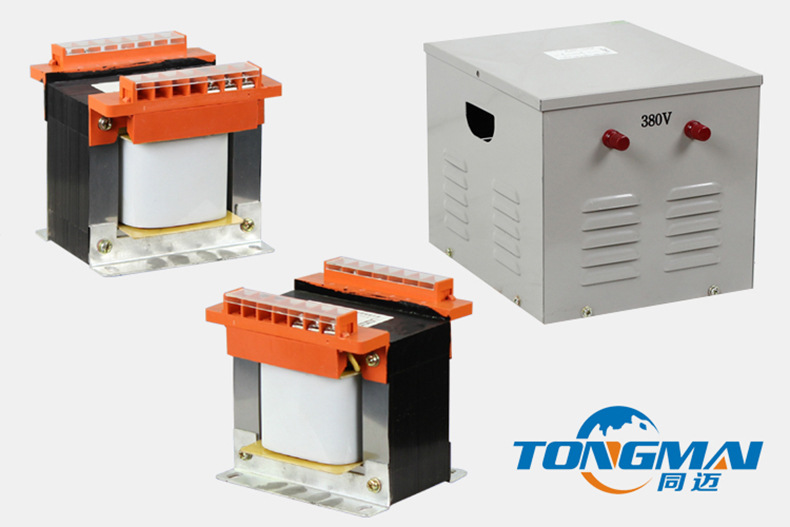

1、科学合理的设计，将电压变动率控制在1~1.5%以内。 2、采用**全新硅钢片制做，有效减少铁损，提高效率。 3、采用高度耐温**线材制做，自身损耗降至**低，大大提高功效。 4、采用H级绝缘， 耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。 5、高效率设计，达98%以上。 6**外观设计，美观、新颖，功率密度大，体积小，空间使用率高。 7.产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等，以便移动. 热稳定性好： 先进的产品设计，严格控制产品的发热部位及**点温升，线圈、引线采用铜导线，电流密度选取较低过载能力强： 产品具有较强的过负载能力和过电压能力，产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。节能节电效果明显，噪声低（<65dB）。小巧结构简化，外形美观,
型号 | 外形尺寸 | 安装孔距 | 安装孔
K × J | Bmax | Dmax | Emax | A | C | BK-50 | 86 | 86 | 100 | 70±0.4 | 50±3 | 5 × 12 | BK-100 | 100 | 110 | 113 | 85±0.4 | 60±2.5 | 6 × 12 | BK-150 | 100 | 125 | 113 | 85±0.4 | 66±2.5 | 6 × 12 | BK-250 | 160 | 107 | 137 | 100±0.4 | 80±3 | 9 × 11.5 | BK-300 | 160 | 107 | 137 | 100±0.4 | 80±3 | 9 × 11.5 | BK-400 | 160 | 143 | 137 | 110±0.4 | 92±3 | 9 × 11.5 | BK-500 | 160 | 143 | 137 | 110±0.4 | 92±3 | 9 × 11.5 | BK-700 | 160 | 160 | 137 | 110±0.4 | 102±3 | 9 × 11.5 | BK-1000 | 160 | 180 | 137 | 150±0.4 | 100±3.5 | 9 × 11.5 | BK-1500 | 160 | 240 | 137 | 160±0.4 | 132±3.5 | 9 × 11.5 | BK-2000 | 184 | 270 | 137 | 160±0.4 | 132±3.5 | 9 × 11.5 |
用户在购买产品时，请明确以下几点： 1、变压器的基本型号、规格、容量及数量； 2、变压器的初、次级电压； 3、提供次级电压时**好再提供各输出电压的容量分配； 4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。 注：用户如有特殊要求，本公司可以代为设计制造。
常见输入电压：单、三相660V/440V/415/400V/380V/360V/220V
常见输出电压：单、三相380V/220V/110V/100V/120V/70V/50V/36V/24V/12V/6.3V 等等，都可以根据客户要求定制，是否加外壳，OEM代加工。 常见BK系列控制变压器型号：BK/DBK 常见容量：50VA/100VA/150VA/200VA/250VA/300VA/400VA/500VA/ 600VA/700VA/800VA/1000VA/1200VA/1500VA/1600VA/2000VA/2500VA/ 3000VA/4000VA/5000VA/6000VA/7000VA/8000VA/10KVA/12KVA/15KVA/20KVA 25KVA/30KVA/40KVA/50KVA/60KVA/80KVA/100KVA(W) 其他容量可根据客户要求定制。 |
|
