额定功率 | 0.09-0.75kw |
---|---|
级数 | 单级 |
减速比 | 50 |
类别 | 精密减速机 |
使用范围 | 机械设备 |
输入转速 | 3000rpm |
许用扭矩 | 83 |
用途 | 减速机 |
安装形式 | 立式 |
是否可定制 | 是 |
安装机构型式 | 立式 |
布局形式 | 同轴式 |
齿面硬度 | 软齿面 |
齿轮类型 | 圆柱齿轮减速机 |
输出转速范围 | 40rpm |
品牌 | 台湾村田 |
型号 | TTRA-7E-50 |
加工定制 | 否 |
是否原厂 | 是 |

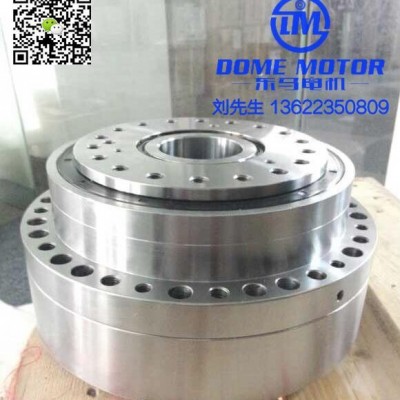

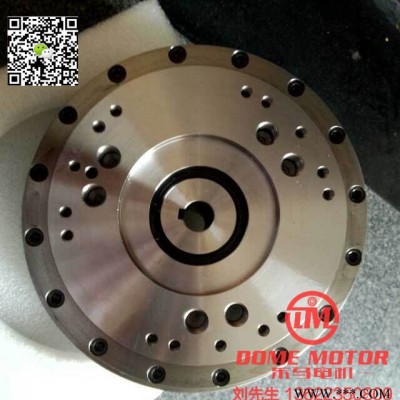

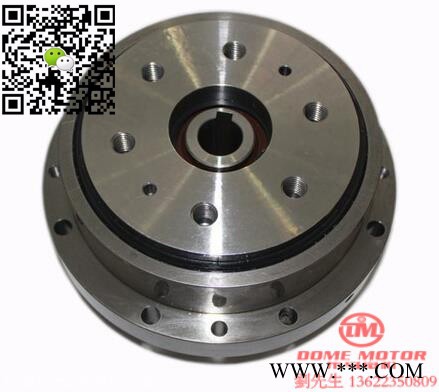

减速机、变速机,台湾村田TTRA-7E-50 台湾村田TTRA-7E-50 否 精密减速机 圆柱齿轮减速机
高精度滚柱减速机适用于变位机、刀塔、工具机以及伺服马达需直结于滚柱减速机中的机台与机构,TTRA**大的特点是拥有直结的输出,紧固的锁固,并能保证精度。
主轴承内置机构:
可靠性高,成本降低,安装有压力角球轴承,可允许弯矩大,可减少滚柱型减速机所需的零件数量,安装方便。
二段式减速机构:
振动小,圆滚柱的公转速度变慢,震动较小,能够减小电机直结部(输入齿轮),惯性减少。
内、外滚柱机构:
齿隙小(1arc.min),滚柱减速机耐磨性高,噪音较低,同时多齿啮合,稳定较高
滚动接触机构:
启动效率优异,磨耗小,寿命较长,齿隙小(1arc.min),使用圆柱滚子轴承
1990年,村田精密专于减速机的开发与制作。
1991年,研发出新型活齿传动机构并加入于减速机内,形成滚柱减速机,并将其导入需高扭力且低背隙需求的机械中。
2011年,我们带着20年经验的滚柱减速机技术,加入了高精密减速机的行列。
2012年,村田精密有限公司导入了变位机、刀塔以及精密机械手臂产业的市场,评价甚佳。
获奖&认证:
1992年荣获德国纽伦堡世界发明**奖
1993年荣获全国发明展金头脑奖
第五届全国全家发明展铜牌奖
国立成功大学博士班论文标的
经济部中小企业创新研究将
2011年通过IS0900A SGS国际认证
拥有美国、台湾、中国、日本等多国**:
中华民国**证书新型第M453756号
中华明国**证书新型第M431244号
ISO 9001 2008
日本商标证登录第5547925号(日本商标)
日本实用新案登录证第3174932(日本**)
日本实用新案登录证第3182531(日本**)
TSUNTIEN村田精密减速机TTRA-E系列机型型号
* 输入端固定方式有:直结、上付、抱紧,可搭配全球各厂牌伺服电机
轴转动机型:
TTRA-7E-40
TTRA-7E-50
TTRA-7E-59
TTRA-25E-40
TTRA-25E-50
TTRA-25E-60
TTRA-45E-35
TTRA-45E-40
TTRA-45E-50
TTRA-45E-59
TTRA-45E-79
TTRA-135E-50
TTRA-135E-60
TTRA-135E-79
TTRA-135E-99
TTRA-165E-50
TTRA-165E-59
TTRA-165E-79
TTRA-165E-99
TTRA-325E-59
TTRA-325E-79
TTRA-325E-99
TTRA-325E-119
TTRA-325E-139
TTRA-450E-59
TTRA-450E-79
TTRA-450E-99
TTRA-450E-119
TTRA-450E-139
壳转动机型:
TTRA-7E-41
TTRA-7E-51
TTRA-7E-60
TTRA-25E-41
TTRA-25E-51
TTRA-25E-61
TTRA-45E-36
TTRA-45E-41
TTRA-45E-51
TTRA-45E-60
TTRA-45E-80
TTRA-135E-51
TTRA-135E-61
TTRA-135E-80
TTRA-135E-100
TTRA-165E-51
TTRA-165E-60
TTRA-165E-80
TTRA-165E-100
TTRA-325E-60
TTRA-325E-80
TTRA-325E-100
TTRA-325E-120
TTRA-325E-140
TTRA-450E-60
TTRA-450E-80
TTRA-450E-100
TTRA-450E-120
TTRA-450E-140
*精度等级分为:标准背隙、精密背隙,如需采用壳传动或除上述机型外的规格,请联络我们
台湾村田TSUNTIEN精密减速机润滑:
为了充分发挥台湾村田滚柱减速机减速机的性能:
1,建议滚柱减速机内使用德国LUBRICANT公司制造的润滑脂Li 801 EP。(注:请勿与其他的润滑油混合使用。)
2,高精度滚柱减速机的标准润滑方式为润滑脂润滑。
3,使用温度范围(周围温度)-10℃~40℃。
4,精密滚柱型减速机内的润滑脂用量:滚柱减速机在出厂时已注入本公司建议的LUBRICANT高负载多用途长效润滑油脂Li 801 EP。(注:显示减速机内所需的注入量,不含与安装侧之间的空间。因此,有空间时,请将其填充,此外,过度填充可能会使内部气压升高、进而损坏油封,因此,请确保占全部体积10%左右的空间。)
5,台湾滚柱减速机在高速、高温、低速、重负荷、强制润滑等特殊情况下使用场合,请与本公司洽谈。
6,润滑脂不足,可能导致精密滚柱减速机快速磨损和效率降低;而润滑脂过多,则可能导致漏油。
7,润滑脂更换时间:润滑脂在滚柱型减速机使用一定时间后会发生劣化的情况。台湾村田滚柱减速机在注入适量润滑脂的运转情况下,润滑脂的标准更换时间为3000小时。
8,润滑脂受到污损或在恶劣的环境中(周围温度在40℃以上)使用村田滚柱减速机时,应随时检查润滑脂的污损和劣化情况,适时进行更换。
