| 产品类型 | 全新 |
|---|---|
| 动力类型 | 机械传动 |
| 回转直径 | 630 |
| 加工精度 | 精密 |
| 控制形式 | 人工 |
| 类型 | 普通车床 |
| 适用范围 | 通用型 |
| 主电机功率 | 11 |
| 安装形式 | 落地式 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 主轴通孔直径 | 105 |
| 品牌 | 广速 |
| 加工直径 | 630 |

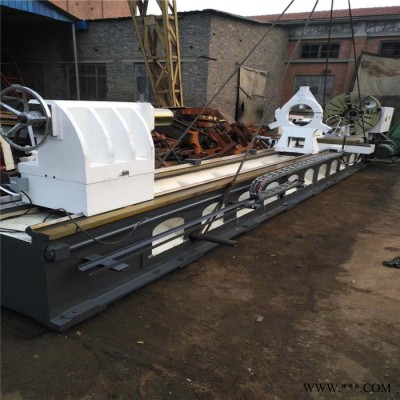

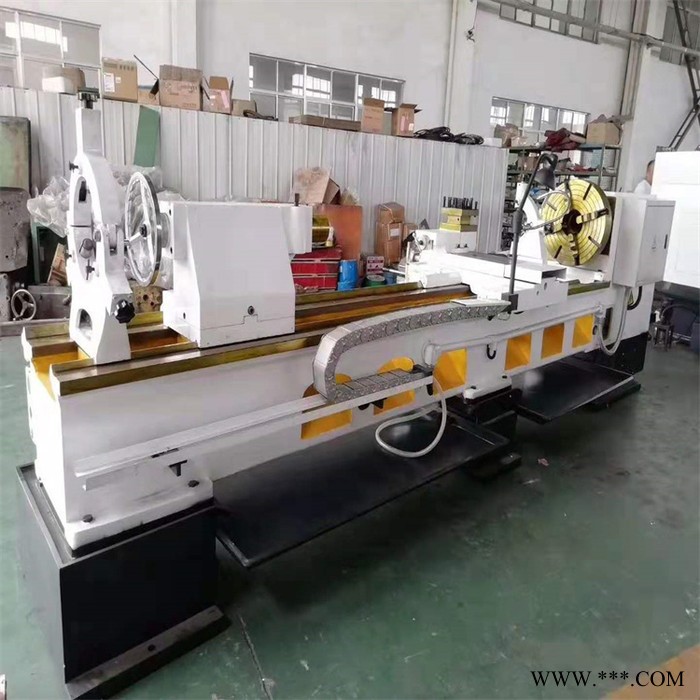

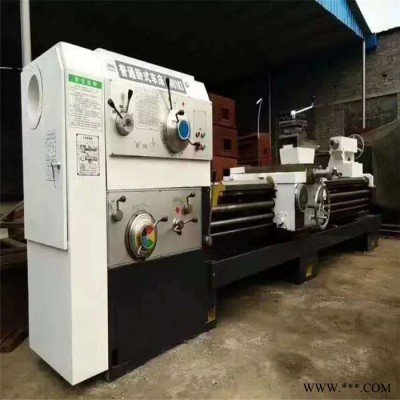

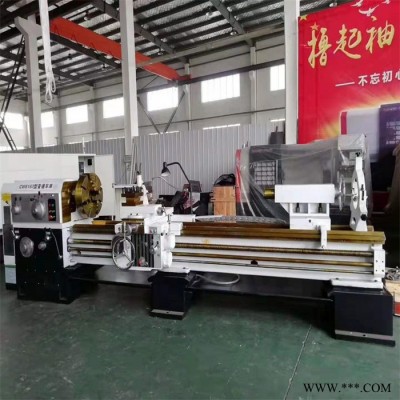

本系列机床床适用于车削内外圆柱面、圆锥面及其他旋转零件，可加工各种常用的公制、英 制、模数和径 节螺纹，并能拉削油沟和键槽。本系列车床还有以下特点:
1.床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构，整体刚度比单壁门形筋结构提高三分之一。

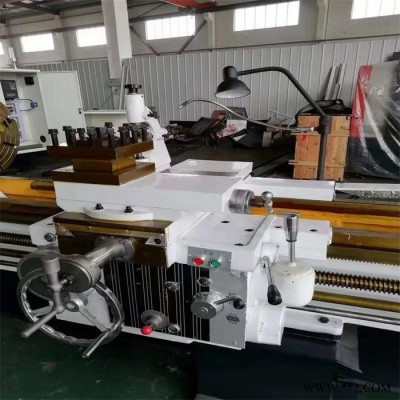

2.操纵集中，溜板设有快移机构，用单手柄形象化操纵；主轴正反转转换及刹车采用液压控制。车床结构刚度与传动刚度均较高，精度稳定，并能进行强力切削。
3.运动轻便灵活，寿命长；润滑系统为箱外循环，提高了加工精度。
4.主轴孔为103mm、尾座装有刻度盘和刻线，使用直观；机床外形整体美观，易于擦拭和维护。
| CW系列普通型 | | CW6163B/C | CW6180B |
| 床身上最大回转直径 | mm | 630 | 800 |
| 刀架上最大回转直径 | mm | 350 | 520 |
| 最大工件长度 | | 1500,3000.4000.5000.6000.8000. | 1500,3000.4000.5000.6000.8000 |
| 马鞍槽内回转直径/有效宽度 | mm | 800/300 | 970/300 |
| 主轴通孔直径和轴头型式 | mm | φ104；φ130；D11 | φ104； φ130； D11 |
| 主轴通孔前端锥体和锥度 | mm | φ120 φ140莫氏5号 | φ120 φ140 莫氏5号 |
| 主轴转速级数和范围 | r/min | 18种6-800 | 18种6-800 |
| 纵进给量级数和范围 | mm/r | 64种0.06-24.3 | 64种0.06-24.3 |
| 范围1：1 | mm/r | 0.1-1.52 | 0.1-1.52 |
| 范围16：1 | mm/r | 1.6-24.3 | 1.6-24.3 |
| 用交换齿轮微量进给范围 | mm/r | 0.05-0.76 | 0.05-0.76 |
| 横向进给量与纵进给量的比率 | | 1/2 | 1/2 |
| 床鞍快移速度 | mm/min | 4000 | 4000 |
| 机床丝杠螺距 | mm | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） |
| 公制螺纹种数、范围 | mm | 50种1-240（另有14种非标螺纹） | 50种1-240（另有14种非标螺纹） |
| 英制螺纹种数、范围 | | 26种14-1 t.p.i | 26种14-1 t.p.i |
| 模数螺纹种数、范围 | mm | 53种0.5-120 | 53种0.5-120 |
| 径节螺纹种数、范围 | | 24种28-1 DP | 24种28-1 DP |
| 下刀架最大横向行程 | mm | 315 | 450 |
| 上刀架最大行程 | mm | 200 | 200 |
| 尾座套筒行程 | mm | 250 | 250 |
| 尾座套筒锥度 | | 莫氏5号 | 莫氏5号 |
| 主电机功率 | kW | 11 | 11 |
| 快速电机功率 | kW | 1.1 | 1.1 |
| 冷却泵电机功率 | w | 90 | 90 |
| 机床净重 | kg | 3500.4500.5600.6600.7600.8600.9500 | 3500.4500.5600.6600.7600.8600.9500 |
| 机床外型尺寸 | | 长x宽x高 | 长x宽x高 |
| 1500 | mm | 3725x1393x1537 | 3725x1473x1622 |
| 3000 | mm | 5225x1393x1537 | 5225x1473x1622 |
| 4000 | mm | 6225x1393x1537 | 6225x1473x1622 |
| 5000 | mm | 7225x1393x1537 | 7225x1473x1622 |
| 6000 | mm | 8225x1393x1537 | 8225x1473x1622 |
| 床身宽度 | mm | 550 | 550 |
| 最大承重 | kg | 2000 | 2000 |
床身材质：
材料名称：灰铁250；
牌号：HT250
标准：GB 9439-88
类型：珠光体类型的灰铸铁
密度：约为6.8-7.3g/cm3
床身硬度在45-55度之间.
床身采用整体结构,床身上部宽度为600mm,床身导轨采用V-平导轨，具有很高的承重能力和良好的导向精度。床身的结构设计充分考虑了热变形和承载变形因素，截面为Π型筋板加封砂结构，筋板布局合理，同时采用高强度，低应变力的优Z铸铁铸造，所以具有良好的刚性，抗振性和抗断面畸变能力，承载大，调整方便，45°倾斜后排屑，排屑方便畅通等许多特点。
